Golang Profiling

Golang의 Profiling 기법을 정리한다.

1. Profiling 수행 방법

Golang에서 이용 가능한 Profiling 수행 방법을 정리한다. Profiling을 통해서 함수별 Resource (CPU, Memory, Mutex, Goroutine, Thread) 사용률을 얻을수 있다.

1.1. net/http/pprof Package

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

package main

import (
    "http"
	_ "net/http/pprof"
    ...
)

func main() {
    // Run http server with 6060 port
	go func() {
		http.ListenAndServe("localhost:6060", nil)
	}()
    ...
}
[Code 1] net/http/pprof Package Example

net/http/pprof Package는 Server와 같이 계속 동작중인 App의 Profiling을 위해서 이용되는 Package이다. pprof Package를 이용하면 App에 Profile을 얻을 수 있는 HTTP Endpoint를 간단하게 생성할 수 있다. [Code 1]은 net/http/pprof Package의 사용 방법을 나타내고 있다. net/http/pprof Package를 초기화 하고, http Package를 통해서 HTTP Server를 구동하면 된다.

1
2
3
4
5
6
7

func init() {
	http.HandleFunc("/debug/pprof/", Index) // Profile Endpoint for Heap, Block, ThreadCreate, Goroutine, Mutex
	http.HandleFunc("/debug/pprof/cmdline", Cmdline)
	http.HandleFunc("/debug/pprof/profile", Profile) // Profile Endpoint for CPU
	http.HandleFunc("/debug/pprof/symbol", Symbol)
	http.HandleFunc("/debug/pprof/trace", Trace)
}
[Code 2] net/http/pprof init() Function

[Code 2]는 net/http/pprof Package 초기화시 호출되는 init() 함수를 나타내고 있다. 5개의 HTTP Endpoint를 HTTP Server에 등록하는 것을 확인할 수 있다. [Code 2]에는 나타나지 않지만 Index Handler 하위에도 다양한 Profile을 얻을 수 있는 Endpoint들이 존재한다. 다음의 Endpoint들을 대상으로 "Get" 요청을 통해서 다음의 Profile들을 얻을 수 있다.

모든 HTTP Endpoint에 seconds Query String를 이용하면 몇 초 동안 Profiling을 수행할지 설정할 수 있다.

# curl http://localhost:6060/debug/pprof/profile\?seconds\=30 --output cpu.prof
# curl http://localhost:6060/debug/pprof/heap\?seconds\=30 --output heap.prof
# curl http://localhost:6060/debug/pprof/block\?seconds\=30 --output heap.prof
# curl http://localhost:6060/debug/pprof/threadcreate\?seconds\=30 --output heap.prof
# curl http://localhost:6060/debug/pprof/goroutine\?seconds\=30 --output heap.prof
# curl http://localhost:6060/debug/pprof/mutex\?seconds\=30 --output mutex.prof
[Console 1] Get Profile File Example

[Console 1]은 HTTP Endpoint를 활용하여 Profile을 얻는 예제를 나타내고 있다.

1.2. runtime/pprof Package

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

package main

import (
	"flag"
	"log"
	"runtime"
	"runtime/pprof"
)

var cpuprofile = flag.String("cpuprofile", "", "write cpu profile `file`")
var memprofile = flag.String("memprofile", "", "write memory profile to `file`")

func main() {
    flag.Parse()

	// Set CPU profile
    if *cpuprofile != "" {
        f, err := os.Create(*cpuprofile)
        if err != nil {
            log.Fatal("could not create CPU profile: ", err)
        }
        if err := pprof.StartCPUProfile(f); err != nil {
            log.Fatal("could not start CPU profile: ", err)
        }
        defer pprof.StopCPUProfile()
    }

	// Set memory (heap) profile
    if *memprofile != "" {
        f, err := os.Create(*memprofile)
        if err != nil {
            log.Fatal("could not create memory profile: ", err)
        }
        runtime.GC() // Get up-to-date statistics
        if err := pprof.WriteHeapProfile(f); err != nil {
            log.Fatal("could not write memory profile: ", err)
        }
        f.Close()
    }
	...
}
[Code 3] runtime/profile Package Example

runtime/profile Package는 CLI (Command Line Interface)와 같이 한번 실행이되고 종료되는 App의 Profiling을 위해서 이용되는 Package이다. [Code 3]은 runtime/profile Package의 예제를 나타내고 있다. runtime/profile Package는 CPU와 Memory Heap Profile 두 가지 Profile만 얻을 수 있다. CPU Profile File은 cpuprofile Option을 통해서 지정한 경로에 생성되며, Memory Heap Profile은 memprofile Option을 통해서 지정한 경로에 생성된다.

CPU Profile을 얻기 위해서는 Profiling의 시작 부분에서 StartCPUProfile() 함수를 호출하고, Profiling의 끝 부분에서 StopCPUProfile() 함수를 호출하면 된다. Memory Profile을 얻기 위해서는 GC() 함수를 호출한 다음 WriteHeapProfile() 함수를 호출하면 된다.

1.3. Unit Test

# go test ./... -cpuprofile cpu.out -memprofile mem.out -blockprofile block.out -mutexprofile mutex.out
[Console 2] Test Profile Example

Golang에서는 Unit Test를 수행할때 같이 Profiling 수행도 가능하다. [Console 2]는 Profile 생성과 함께 Test를 수행하는 예제를 나타내고 있다. CPU, Memory, Block, Mutex Profile을 얻을 수 있다. 각 Profile의 경로를 설정하는 것을 확인할 수 있다.

1.4. github.com/google/gops Package & gops CLI

1
2
3
4
5
6
7
8
9
10
11
12
13

package main

import (
	"github.com/google/gops/agent"
)

func main() {
    // Run gops agent
	go func() {
		agent.Listen(agent.Options{})
	}()
	...
}
[Code 4] github.com/google/gops Package Example
# gops
23469 23364 gopls  go1.18.1 /root/go/bin/gopls
23846 23395 go     go1.18.1 /usr/local/go/bin/go
23968 23846 main   go1.18.1 /tmp/go-build306237982/b001/exe/main
24262 23995 gops   go1.18.1 /root/go/bin/gops

# gops pprof-cpu 23968
Profiling CPU now, will take 30 secs...gops
Profiling CPU now, will take 30 secs...
Profile dump saved to: /tmp/cpu_profile2976012992
Binary file saved to: /tmp/binary3401790069
File: binary3401790069
Type: cpu
Time: Jun 12, 2022 at 11:44pm (KST)
Duration: 30.18s, Total samples = 85.70s (283.97%)
Entering interactive mode (type "help" for commands, "o" for options)
(pprof)

# gops pprof-heap 23968
Profile dump saved to: /tmp/heap_profile2558761742
Binary file saved to: /tmp/binary2141405164
File: binary2141405164
Type: inuse_space
Time: Jun 12, 2022 at 11:48pm (KST)
Entering interactive mode (type "help" for commands, "o" for options)
(pprof)
[Console 3] gops CLI Example

github.com/google/gops Package와 gops CLI를 통해서도 Server와 같이 계속 동작중인 App의 Profiling을 수행할 수 있다. CPU와 Memory Heap Profile만 얻을 수 있다. [Code 4]는 github.com/google/gops Package의 사용법을 나타내고 있다. gops Agent를 구동시키면 된다. 이후에 [Console 3]의 내용과 같이 gops 명령어를 통해서 PID를 조회한 다음 gops pprof-cpu, gops pprof-heap 명령어를 통해서 CPU, Memory Profile 획득 및 pprof를 실행한다.

2. pprof

얻은 Profile은 Golang 설치시 같이 설치되는 pprof 도구를 통해서 시각화가 가능하다. -http [Port] Option을 같이 설정하면 Web Browser를 통해서 "localhost:[Port]"에 접속하여 시각화된 Profile을 얻을 수 있다. Top, Graph, Flame Graph, Peek와 같은 형태로 시각화를 제공한다.

# go tool pprof -http :8080 [Profile File]
# go tool pprof -http :8080 [Profile HTTP Endpoint]
[Console 4] Run pprof with CPU profile

[Console 4]는 pprof 사용법을 나타내고 있다. -http Option과 함께 net/http/pprof Package를 통해서 설정되는 Profile HTTP Endpoint나 runtime/pprof Package 또는 Test를 통해서 얻은 Profile File을 지정하면 된다.

2.1. Flat, Cum

1
2
3
4
5
6

func OutterFunc() {
	InnerFunc() // step1
	InnerFunc() // step2
	i := 0      // step3
	i++         // step4
}
[Code 5] Flat, Cum Example

pprof를 통해서 시각회된 Profile을 이해하기 위해서는 Flat과 Cum의 개념을 알고 있어야 한다. [Code 4]는 Flat과 Cum 설명을 위한 예제 Code를 나타내고 있다. Flat은 함수가 직접적으로 수행하는 Action의 부하를 나타낸다. 따라서 [Code 4]에서 OutterFunc() 함수의 Flat은 Step3, Step4만 포함된다. Cum은 함수가 실행되기 위한 모든 Action의 부하를 나타낸다. 다른 함수의 호출로 인해서 발생하는 부하도 Cum에 포함된다. 따라서 [Code 5]에서 OutterFunc() 함수의 Cum에는 Step1 ~ Step4가 포함된다.

3. Profile 종류, 분석

Profile 종류 및 분석은 아래의 예제 App을 통해서 진행한다. Profile은 net/http/pprof Package를 통해서 6060 Port를 통해서 노출되도록 설정되어 있으며, 부하를 주기 위한 다양한 함수들이 구동되도록 개발되어 있다.

3.1. CPU

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

package cpu

func IncreaseInt() {
	i := 0
	for {
		i = increase1000(i)
		i = increase2000(i)
	}
}

func IncreaseIntGoroutine() {
	go func() {
		i := 0
		for {
			i = increase1000(i)
			i = increase2000(i)
		}
	}()
}

func increase1000(n int) int {
	for n := 0; n < 1000; n++ {
		n = n + 1
	}
	return n
}

func increase2000(n int) int {
	for n := 0; n < 1000; n++ {
		n = n + 1
	}
	return n
}
[Code 6] CPU Profiling Example Code
# go tool pprof -http :8080 http://localhost:6060/debug/pprof/profile\?seconds\=30
[Console 4] Run pprof with CPU profile

CPU Profile을 통해서 함수별 CPU 사용률을 얻을 수 있다. [Code 6]은 CPU Profiling을 위한 예제 Code를 나타내고 있고, [Console 4]는 Example App을 통해서 30초 동안의 CPU Profile을 얻은 다음 pprof를 구동하는 모습을 나타내고 있다.

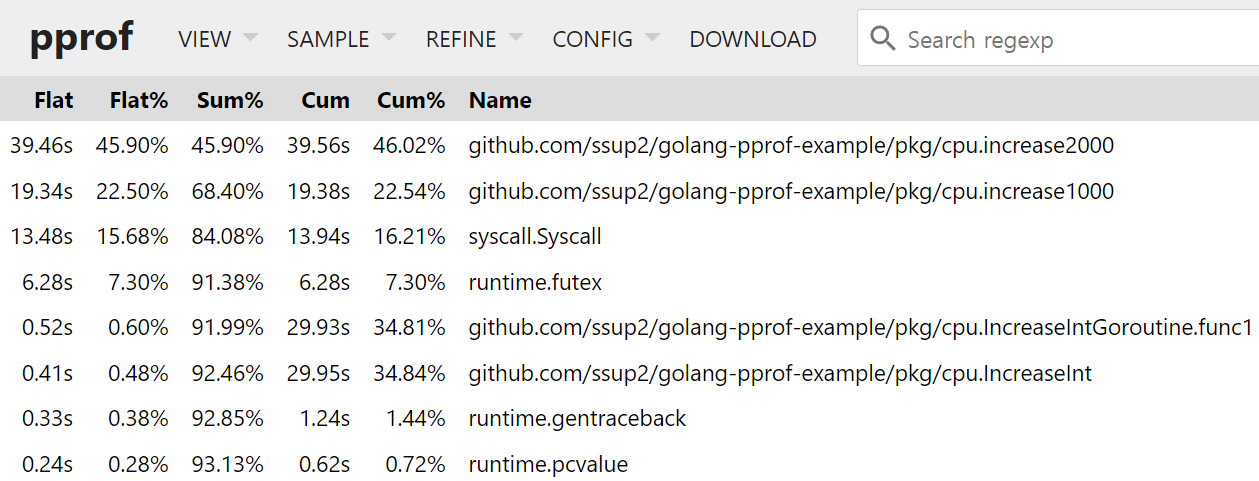

[그림 1] CPU Profile Top

[그림 1]은 CPU 사용률이 높은 함수를 순서대로 나타내고 있다. Increase2000() 함수가 Increase1000() 함수에 비해서 2배더 증가 연산을 수행하는 만큼 Cum도 2배더 높은것을 확인할 수 있다. Increase2000(), Increase1000() 함수 모두 내부에서 함수를 호출하지 않기 때문에 각 함수의 Flat과 Cum이 동일한 것을 알 수 있다. 반면에 IncreaseInt() 함수와 IncreaseIntGoroutine() 함수 내부에서 실행되는 함수는 Goroutine은 별도의 연산을 수행하지 않고, Increase2000(), Increase1000() 함수에 의존하기 때문에 Flat은 매우 낮지만, Cum은 높은것을 확인할 수 있다.

30초 동안의 CPU Profile을 얻었기 때문에 Profiling 중에 IncreaseInt() 함수와 IncreaseIntGoroutine() 함수 내부에 실행되는 함수는 별도의 Goroutine에서 각각 30초 동안 수행되된다. 따라서 전체 총 60초 동안 Goroutine이 수행되며, Increase2000(), Increase1000() 함수의 총 Cum이 약 60초인것을 확인할 수 있다.

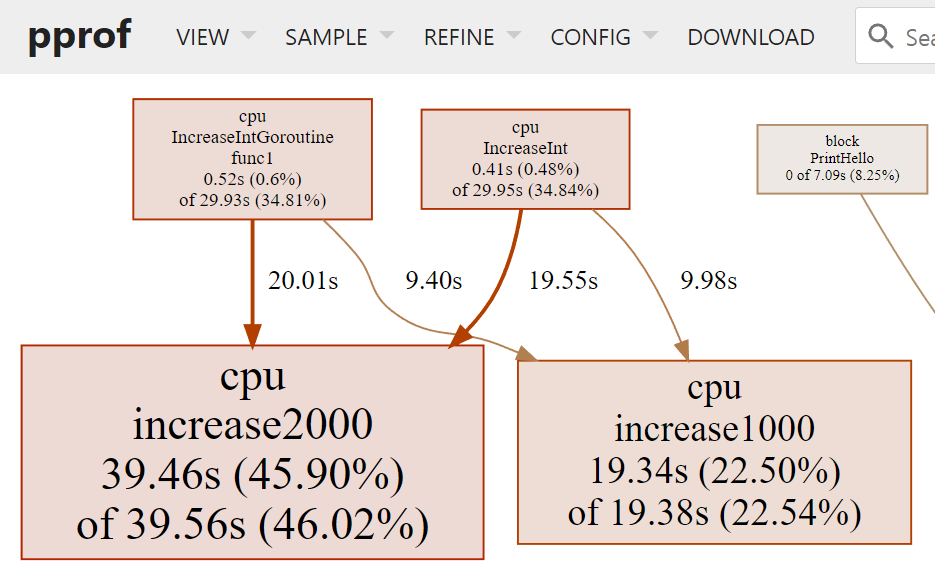

[그림 2] CPU Profile Graph

[그림 2]는 CPU 사용률 및 함수 사이의 의존성을 나타내고 있다.

3.2. Memory Heap

3.3. Block

3.4. Thread Create

3.5. Goroutine

3.6. Mutex
