Created 2017-10-22 / Updated 2017-10-22

KVM, QEMU 설치, 실행 / Ubuntu 14.04 환경

1. 설치, 실행 환경

설치, 실행 환경은 다음과 같다.

2. Ubuntu Package 설치

# apt-get install qemu-kvm libvirt-bin ubuntu-vm-builder bridge-utils uml-utilities qemu-system qemu-user-static virt-manager libncurses-dev targetcli

KVM, QEMU 구동 관련 Ubuntu Package를 설치한다.

3. VM Kernel Build

# mkdir kernel
# cd kernel

Kernel Directory 생성한다.

# apt-get source linux-image-$(uname -r)
# apt-get build-dep linux-image-$(uname -r)

Kernel Download 및 Kernel Build 관련 Package를 설치한다.

# cd linux-lts-vivid-3.19.0
# cp /boot/config-3.19.0-25-generic .config
# make ARCH=x86_64 menuconfig
[Device Driver -> SCSI device support -> SCSI low-level drivers -> <*> virtio-scsi support]

Kernel Configuration 수정을 통해서 virtio-scsi를 활성화 한다.

# cd linux-lts-vivid-3.19.0/ubuntu/vbox/vboxguest
# ln -s ../include/
# ln -s ../r0drv/
# cd linux-lts-vivid-3.19.0/ubuntu/vbox/vboxsf
# ln -s ../include/
# cd linux-lts-vivid-3.19.0/ubuntu/vbox/vboxvideo
# ln -s ../include/
# cd kernel/linux-lts-vivid-3.19.0
# make ARCH=x86_64

Kernel을 Build한다.

4. VM Rootfs 생성

# mkdir rootfs
# cd rootfs

VM의 Rootfs Directory를 생성한다.

# dd if=/dev/zero bs=1M count=8092 of=rootfs.img
# /sbin/mkfs.ext4 rootfs.img (Proceed anyway? (y,n) y)

rootfs.img 파일을 생성한다.

# mount -o loop rootfs.img /mnt
# cd /mnt
# qemu-debootstrap --arch=amd64 trusty .

rootfs.img에 Ubuntu를 설치한다.

# ttyS0 - getty
#
# This service maintains a getty on ttyS0 from the point the system is
# started until it is shut down again.

start on stopped rc RUNLEVEL=[2345] and (
            not-container or
            container CONTAINER=lxc or
            container CONTAINER=lxc-libvirt)

stop on runlevel [!2345]

respawn
exec /sbin/getty -8 115200 ttyS0
[파일 1] etc/init/ttyS0.conf

VM이 이용할 기본 tty를 설정한다. mnt에 Mount된 etc/init/ttyS0.conf 파일을 [파일 1]과 같이 수정한다.

# interfaces(5) file used by ifup(8) and ifdown(8)
# Include files from /etc/network/interfaces.d
source-directory /etc/network/interfaces.d

auto lo
iface lo inet loopback

auto eth0
iface eth0 inet dhcp
[파일 2] etc/network/interfaces

VM의 Network를 설정한다. mnt에 Mount된 etc/network/interfaces 파일을 [파일 2]와 같이 수정한다.

# /mnt
# chroot .
(chroot) # passwd
(chroot) # exit

VM의 root Password를 설정한다.

# cd kernel/linux-lts-vivid-3.19.0
# make ARCH=x86_64 INSTALL_MOD_PATH=/mnt modules_install

rootfs.img에 Kernel module을 설치한다.

# umount /mnt

Unmount를 수행하여 rootfs.img 생성을 마무리한다.

5. Bridge 설정

# mkdir VM
# cd VM
# vim set_bridge.sh

brctl addbr br0
brctl addif br0 eth0
ifconfig br0 192.168.77.100 up
ifconfig eth0 0.0.0.0 up
route add default gw 192.168.77.1
PATH=$PATH:/usr/local/gcc-linaro-arm-linux-gnueabihf-4.8/bin
[파일 1] ~/VM/set_bridge.sh
# chmod +x set_bridge.sh

Bridge 설정을 위한 ~/VM/set_bridge.sh Script 파일을 [파일 1]의 내용으로 생성한다.

6. LIO 설정

# apt-get install targetcli
# vim /var/target/fabric/vhost.spec

vhost-scsi를 위한 LIO Package를 설치한다.

# The fabric module feature set
features = nexus, tpgts

# Use naa WWNs.
wwn_type = naa

# Non-standard module naming scheme
#kernel_module = tcm_vhost
kernel_module = vhost_scsi

# The configfs group
configfs_group = vhost
[파일 3] /var/target/fabric/vhost.spec

vhost-scsi를 위한 LIO를 설정한다. /var/target/fabric/vhost.spec 파일을 [파일 3]과 같이 설정한다.

# reboot now
# targetcli
(targetcli) /> cd backstores/fileio
(targetcli) /> create name=file_backend file_or_dev=[Absolute Path of rootfs.img] size=8G
(targetcli) /> cd /vhost
(targetcli) /> create wwn=naa.60014052cc816bf4
(targetcli) /> cd naa.60014052cc816bf4/tpgt1/luns
(targetcli) /> create /backstores/fileio/file_backend
(targetcli) /> cd /
(targetcli) /> saveconfig
(targetcli) /> exit

LIO CLI를 이용하여 LIO를 설정한다.

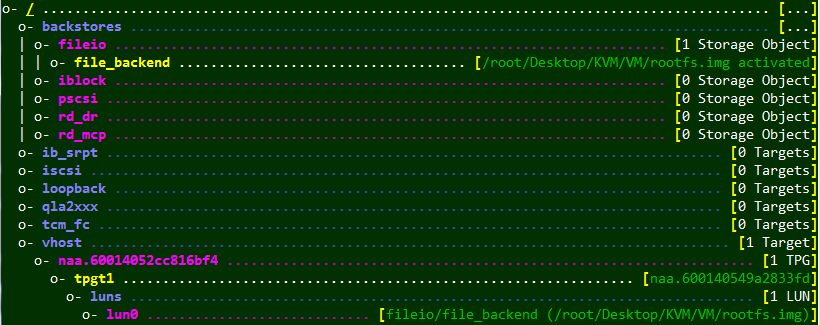

[그림 1] LIO 설정 결과

[그림 1]은 LIO 설정 결과를 나타내고 있다.

7. VM 실행

# cd VM
# cp ../../kernel/linux-lts-vivid-3.19.0/arch/x86_64/boot/bzImage
# cp ../../rootfs/rootfs.img

VM을 위해서 생성한 rootfs.img, bzImage를 복사한다.

7.1. KVM + QEMU

# qemu-system-x86_64 -enable-kvm -kernel bzImage -m 1024 -nographic -hda rootfs.img -net nic -net user -append "earlyprintk root=/dev/sda console=ttyS0"

User Networking (SLIRP)을 이용하여 VM을 생성한다.

7.2. KVM + QEMU + VirtIO

# qemu-system-x86_64 -enable-kvm -kernel bzImage -m 1024 -nographic -device virtio-blk-pci,scsi=off,drive=blk0 -device virtio-net-pci,netdev=net0 -drive file=rootfs.img,if=none,id=blk0 -netdev user,id=net0 -append "earlyprintk root=/dev/vda console=ttyS0"

User Networking (SLIRP), virtio-net, virtio-blk을 이용하여 VM을 생성한다.

# ./set_bridge.sh
# qemu-system-x86_64 -enable-kvm -kernel bzImage -m 1024 -nographic -device virtio-blk-pci,scsi=off,drive=blk0 -device virtio-net-pci,netdev=net0 -drive file=rootfs.img,if=none,id=blk0 -netdev tap,id=net0,ifname=tap0 -append "earlyprintk root=/dev/vda console=ttyS0"

TAP, virtio-net, virtio-blk을 이용하여 VM을 생성한다.

# qemu-system-x86_64 -enable-kvm -kernel bzImage -m 1024 -nographic -device virtio-scsi-pci -device scsi-hd,drive=root -device virtio-net-pci,netdev=net0 -drive file=rootfs.img,if=none,format=raw,id=root -netdev user,id=net0 -append "earlyprintk root=/dev/sda console=ttyS0"

User Networking (SLIRP), virtio-net, virtio-scsi을 이용하여 VM을 생성한다.

# ./set_bridge.sh
# qemu-system-x86_64 -enable-kvm -kernel bzImage -m 1024 -nographic -device virtio-scsi-pci -device scsi-hd,drive=root -device virtio-net-pci,netdev=net0 -drive file=rootfs.img,if=none,format=raw,id=root -netdev tap,id=net0,ifname=tap0 -append "earlyprintk root=/dev/sda console=ttyS0"

TAP, virtio-net, virtio-scsi을 이용하여 VM을 생성한다.

7.3. KVM + QEMU + VirtIO + vhost

# ./set_bridge.sh
# qemu-system-x86_64 -enable-kvm -kernel bzImage -m 1024 -nographic -device vhost-scsi-pci,wwpn=naa.60014052cc816bf4 -device virtio-net-pci,netdev=net0 -netdev tap,id=net0,vhost=on,ifname=tap0 -append "earlyprintk root=/dev/sda console=ttyS0"

TAP, virtio-net+vhost, virtio-scsi+vhost-scsi을 이용하여 VM을 생성한다.

8. fstab 설정

* Stopping log initial device creation                                  [ OK ]
The disk drive for / is not ready yet or not present.
keys:Continue to wait, or Press S to skip mounting or M for manual recovery (Push M)

VM Booting 후 Rootfs Mount Issue를 해결하기 위해서 다음과 같은 방법으로 Shell에 접근한다.

(VM) # mount -o remount,rw /
(VM) # blkid
(VM) /dev/sda: UUID="(UUID of blk)" TYPE="ext4"
(VM) # vi /etc/fstab

...
UUID=(UUID of blk) / ext4 errors=remount-ro 0 1
[파일 1] VM /etc/fstab

Shell에서 blkid 확인 및 [파일 1]의 내용으로 fstab 설정을 진행한다.
