Kubernetes 설치 / kubeadm, External Cloud Provider 이용 / Ubuntu 18.04, OpenStack 환경

1. 설치 환경

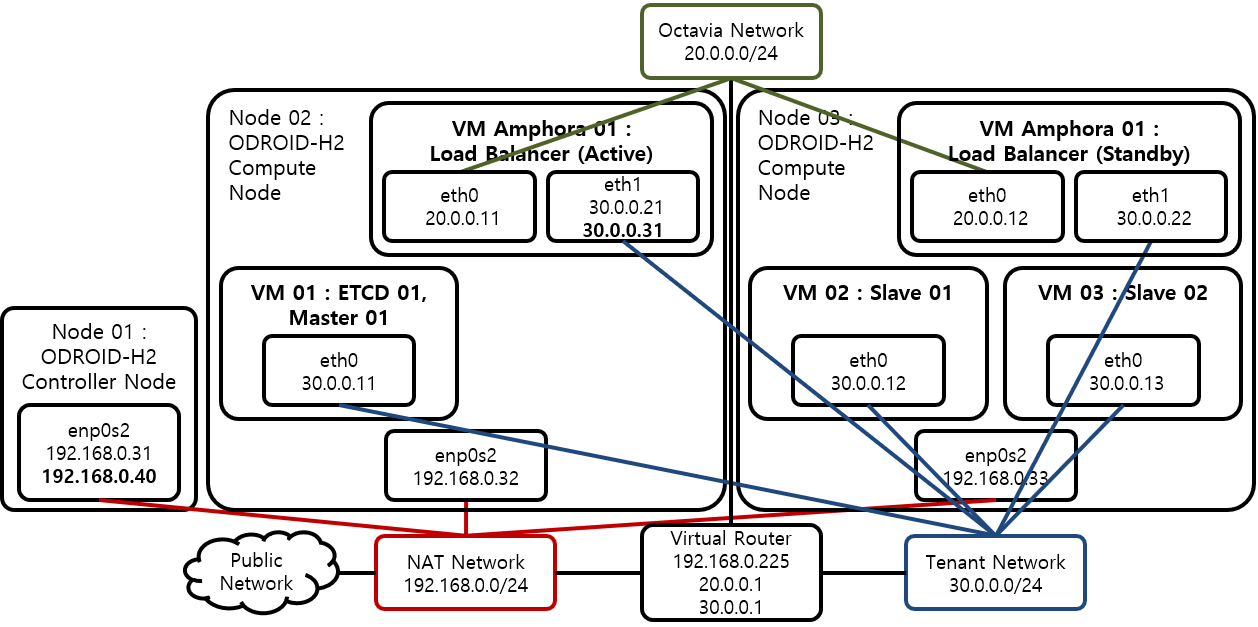

[그림 1] Kubernetes 설치 환경

[그림 1]은 Kubernetes 설치 환경을 나타내고 있다. 설치 환경은 다음과 같다.

2. Ubuntu Package 설치

2.1. All Node

모든 Node에서 Kubernetes를 위한 Package를 설치한다.

(All)# sudo add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable"
(All)# apt-get update
(All)# apt-get install -y docker-ce

Docker를 설치한다.

(All)# apt-get update && apt-get install -y apt-transport-https curl
(All)# curl -s https://packages.cloud.google.com/apt/doc/apt-key.gpg | apt-key add -
(All)# echo deb http://apt.kubernetes.io/ kubernetes-xenial main > /etc/apt/sources.list.d/kubernetes.list
(All)# apt-get update
(All)# apt-get install -y kubeadm=1.15.3-00 kubelet=1.15.3-00

kubelet, kubeadm를 설치한다.

3. Kubernetes Cluster 구축

3.1. All Node

...
[Service]
Environment="KUBELET_KUBECONFIG_ARGS=--cloud-provider=external --bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf --kubeconfig=/etc/kubernetes/kubelet.conf"
...
[파일 1] All Node - /etc/systemd/system/kubelet.service.d/10-kubeadm.conf

모든 Node에서 /etc/systemd/system/kubelet.service.d/10-kubeadm.conf 파일의 내용을 [파일 1]의 내용처럼 수정하여 kubelet이 External Cloud Provider를 이용하도록 설정한다.

3.2. Master Node

(Master)# kubeadm init --apiserver-advertise-address=30.0.0.11 --pod-network-cidr=192.167.0.0/16 --kubernetes-version=v1.15.3
...
kubeadm join 30.0.0.11:6443 --token x7tk20.4hp9x2x43g46ara5 --discovery-token-ca-cert-hash sha256:cab2cc0a4912164f45f502ad31f5d038974cf98ed10a6064d6632a07097fad79

kubeadm를 초기화 한다. –pod-network-cidr는 –pod-network-cidr와 중복만 되지 않으면 된다. 위에서는 –pod-network-cidr를 192.167.0.0/16으로 설정하였다.

(Master)# mkdir -p $HOME/.kube
(Master)# sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
(Master)# sudo chown $(id -u):$(id -g) $HOME/.kube/config

kubernetes config 파일을 설정한다.

3.3. Worker Node

(Worker)# kubeadm join 30.0.0.11:6443 --token v40peg.uyrgkkmiu1rl6dmn --discovery-token-ca-cert-hash sha256:1474a36cdae4b45da503fd48b4a516e72040ad35fa8f0456edfcacf9cd954522

kubeadm init 결과로 나온 kubeadm join ~~ 명령어를 모든 Worker Node에서 수행한다.

4. Cilium 설치

4.1. All Node

(All)# mount bpffs /sys/fs/bpf -t bpf
(All)# echo "bpffs                      /sys/fs/bpf             bpf     defaults 0 0" >> /etc/fstab

모든 Node에서 bpffs를 Mount하도록 설정한다.

4.2. Master Node

(Master)# wget https://github.com/cilium/cilium/archive/v1.5.6.zip
(Master)# unzip v1.5.6.zip
(Master)# kubectl apply -f cilium-1.5.6/examples/kubernetes/1.15/cilium.yaml

Cilium을 설치한다. External Cloud Provider (OpenStack CCM)가 정상적으로 설치되기 전까지 모든 Node에는 taint가 설정되어 있다. 따라서 Cilium은 External Cloud Provider가 완전히 설치된 이후에 동작하게 된다.

5. cloud-config 파일 작성

5.1. Master Node

[Global]
auth-url="http://192.168.0.40:5000/v3"
username="admin"
password="admin"
region="RegionOne"
tenant-id="b21b68637237488bbb5f33ac8d86b848"
domain-name="Default"

[BlockStorage]
bs-version=v3

[LoadBalancer]
subnet-id=67ca5cfd-0c3f-434d-a16c-c709d1ab37fb
floating-network-id=00a8e738-c81e-45f6-9788-3e58186076b6
use-octavia=True
lb-method=ROUND_ROBIN

create-monitor=yes
monitor-delay=1m
monitor-timeout=30s
monitor-max-retries=3
[파일 2] Master Node - /etc/kubernetes/cloud-config

모든 Master Node에 /etc/kubernetes/cloud-config 파일을 [파일 2]의 내용으로 생성한다. [파일 2]의 Global 영역에는 Kubernetes VM의 User ID/PW, Tenant, Region 정보등이 저장되어 있다. LoadBalancer 영역에는 Load Balancer 관련 설정 정보가 저장되어 있다. subnet-id는 Kubernetes Network의 Subnet ID를 의미한다. floating-network-id는 External Network ID를 의미한다. lb-method는 Load Balancing 알고리즘을 의미한다. monitor 관련 설정은 Octavia Member VM Monitoring 정책을 결정한다.

(Master)# kubectl create secret -n kube-system generic cloud-config --from-literal=cloud.conf="$(cat /etc/kubernetes/cloud-config)" --dry-run -o yaml > cloud-config-secret.yaml
(Master)# kubectl -f cloud-config-secret.yaml apply

Openstack Cloud Controller Manager와 Cinder CSI Plugin이 이용할 cloud-config secret을 생성한다.

6. Kubernetes Cluster 설정

6.1. Master Node

...
    volumeMounts:
    - mountPath: /etc/kubernetes/cloud-config
      name: cloud-config
      readOnly: true
...
  volumes:
  - hostPath:
      path: /etc/kubernetes/cloud-config
      type: FileOrCreate
    name: cloud-config
...
[파일 3] Master Node - /etc/kubernetes/manifests/kube-controller-manager.yaml

모든 Master Node의 /etc/kubernetes/manifests/kube-controller-manager.yaml 파일을 [파일 3]의 내용으로 수정하여 Kubernetes Controller Manager가 cloud-config 파일을 이용할 수 있도록 설정한다. kube-controller-manager.yaml 파일을 수정하면 Kubernetes는 자동으로 Kubernetes Controller Manager를 재시작한다.

...
spec:
  containers:
  - command:
    - kube-apiserver
    - --advertise-address=30.0.0.11
    - --allow-privileged=true
...
    - --runtime-config=storage.k8s.io/v1=true
...
[파일 4] Master Node - /etc/kubernetes/manifests/kube-apiserver.yaml

모든 Master Node의 /etc/kubernetes/manifests/kube-apiserver.yaml 파일을 [파일 4]의 내용으로 수정하여 Kubernetes API Server가 Storage API를 제공하도록 설정한다. kube-apiserver.yaml 파일을 수정하면 Kubernetes는 자동으로 Kubernetes API Server를 재시작한다.

7. Openstack CCM(Cloud Controller Manager) 설치

7.1. Master Node

(Master)# git clone https://github.com/kubernetes/cloud-provider-openstack.git
(Master)# cd cloud-provider-openstack && git checkout v1.15.0
(Master)# kubectl apply -f cluster/addons/rbac/cloud-controller-manager-roles.yaml
(Master)# kubectl apply -f cluster/addons/rbac/cloud-controller-manager-role-bindings.yaml
(Master)# kubectl apply -f manifests/controller-manager/openstack-cloud-controller-manager-ds.yaml

Openstack Cloud Controller Manager를 설치한다.

8. Cinder CSI Plugin 설치

8.1. Master Node

(Master)# cd cloud-provider-openstack && git checkout v1.16.0
(Master)# rm manifests/cinder-csi-plugin/csi-secret-cinderplugin.yaml
(Master)# kubectl -f manifests/cinder-csi-plugin apply
(Master)# kubectl get csidrivers.storage.k8s.io
NAME                       CREATED AT
cinder.csi.openstack.org   2019-10-16T15:36:27Z

csi-secret은 cloud-config-secret으로 대체하기 때문에 불필요한 csi-secret-cinderplugin.yaml을 삭제하고, Cinder CSI Plugin을 설치한다. Cinder CSI Plugin v1.15.0 Version은 동작하지 않기 때문에 v1.16.0 Version으로 변경하여 설치한다. Cinder CSI Plugin이 정상적으로 설치되었다면 "cinder.csi.openstack.org" Object 조회가 가능하다.

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: csi-sc-cinderplugin
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
provisioner: cinder.csi.openstack.org
[파일 5] Master Node - ~/storageclass.yaml
(Master)# kubectl apply -f ~/storageclass.yaml

[파일 5]의 내용으로 Storage Class를 생성한 다음 설정한다.
