Created 2023-08-20 / Updated 2023-08-20

AWS Spark on EKS

AWS EKS Cluster에서 Spark Application 동작을 분석한다. AWS EKS Cluster에서 Spark Application을 동작시키기 위해서는 Spark에서 제공하는 spark-submit CLI 및 Spark Operator를 이용하는 방식과 EMR on EKS에서 제공하는 StartJobRun API를 이용하는 방식 2가지가 존재한다.

1. spark-submit CLI & Spark Operator

AWS EKS에서도 일반적인 Kubernetes Cluster처럼 spark-submit CLI 및 Spark Operator를 이용하여 Spark Application을 동작시킬 수 있다. 이 경우 Architecture 및 동작 방식은 다음의 Link의 내용처럼 일반적인 Kubernetes Cluster에서 spark-submit CLI 및 Spark Operator를 이용하는 방식과 동일하다.

다만 AWS EKS에서는 Driver, Executor Pod의 Container Image를 EMR on EKS Spark Container Image로 이용하는 것을 권장한다. EMR on EKS Spark Container Image에는 아래에 명시된 AWS와 Spark와 연관된 Library 및 Spark Connector가 포함되어 있기 때문이다.

EMR on EKS Spark Container Image는 Public AWS ECR에 공개되어 있다. Spark Application에서 고유한 Library 및 Spark Connector를 이용하는 경우 Custom Container Image를 구축해야 하는데, 이 경우에도 EMR on EKS Spark Container Image를 Base Image로 이용하는 것을 권장한다.

2. StartJobRun API

StartJobRun API는 EMR on EKS 환경에서 Spark Job을 제출하는 API이다. StartJobRun API를 이용하기 위해서는 AWS EMR에서 관리하는 가상의 Resource인 Virtual Cluster를 생성해야 한다. Virtual Cluster를 생성하기 위해서는 EKS Cluster에 존재하는 하나의 Namespace가 필요하다. 하나의 EKS Cluster에 다수의 Namespace를 생성하고 다수의 Virtual Cluster를 각 Namespace에 Mapping하여 하나의 EKS Cluster에서 다수의 Virtual Cluster를 운영할 수 있다.

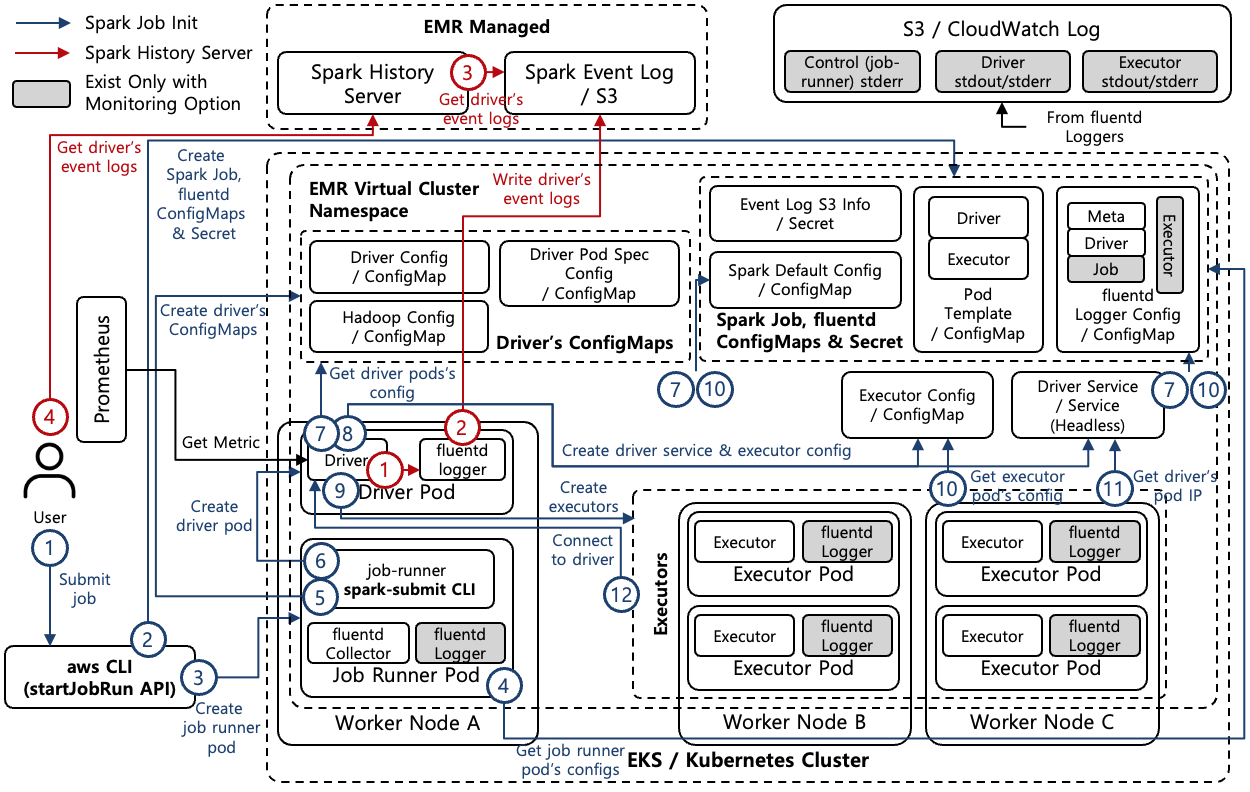

[그림 1] Spark on EKS Architecture with aws CLI

[그림 1]은 하나의 Virtual Cluster가 있는 EKS Cluster에 StartJobRun API를 통해서 Spark Job을 제출할 경우의 Architecture를 나타내고 있다. StartJobRun API를 호출하면 Virtual Cluster와 Mapping 되어 있는 Namespace에 job-runner Pod가 생성되며, job-runner Pod 내부에서 spark-submit CLI가 동작한다. 즉 StartJobRun API 방식도 내부적으로는 spark-submit CLI를 이용하여 Spark Job을 제출하는 방식이다.

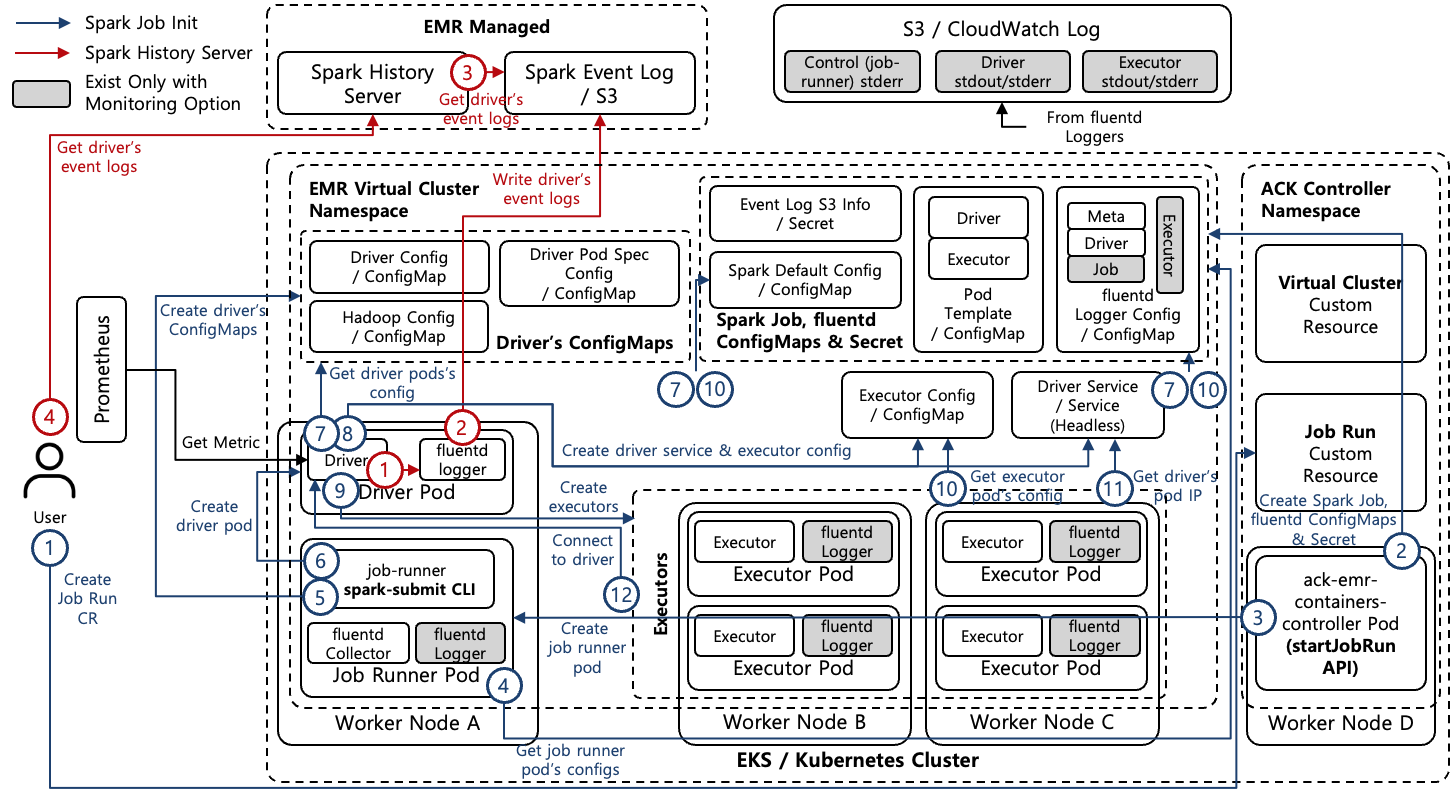

[그림 2] Spark on EKS Architecture with ACK EMR Container Controller
