Container NVIDIA GPU

Container NVIDIA GPU

Container에게 NVIDIA GPU를 할당하는 기법을 분석한다.

1. Container NVIDIA GPU

1.1. NVIDIA GPU Container Architecture

[Figure 1] NVIDIA GPU Container Architecture

[Figure 1] NVIDIA GPU Container Architecture

NVIDIA GPU을 Container에게 할당하여 Container가 NVIDIA GPU를 이용할 수 있는 환경을 구성할 수 있다. Docker 19.03 Version에서는 추가된 GPU Option (--gpu)을 이용하여 Container에게 NVIDIA GPU를 할당할 수 있다. [Figure 1]은 GPU Option을 통해서 NVIDIA GPU 설정이 완료된 Container들을 나타내고 있다. 각 Container는 하나의 GPU 뿐만 아니라 다수의 GPU를 이용할 수 있다. 또한 자신에게만 할당된 Dedicated GPU 뿐만 아니라, 다른 Container와 공유하는 Shared GPU를 이용할 수 있다.

Container A는 0,1번째 NVIDIA GPU, Container B는 0,2,3번째 NVIDIA GPU, Container C는 3번째 NVIDIA GPU를 이용하고 있다. 0,1,3번째 GPU는 Shared GPU로 이용되고 있으며, 2번째 GPU는 Dedicated GPU로 이용되고 있다. 각 Container는 Docker 기준으로 다음의 명령어를 통해서 생성할 수 있다. 단일 GPU 번호 또는 다수의 GPU 번호를 ,로 구분하여 --gpu Option에 전달하면 된다.

  • Container A : docker run --gpu 0,1 --name a nvidia/cuda:12.4-base-ubuntu22.04
  • Container B : docker run --gpu 0,2,3 --name b nvidia/cuda:12.4-base-ubuntu22.04
  • Container C : docker run --gpu 3 --name c nvidia/cuda:12.4-base-ubuntu22.04

--gpu all 설정을 수행하면 Container는 모든 NVIDIA GPU를 이용할 수 있다. Shared GPU는 NVIDIA GPU에서 제공하는 Time-Slicing 또는 MPS (Multi Process Service) 기능을 활용하여 다수의 Container가 하나의 NVIDIA GPU를 공유하여 이용하게 된다.

Container에게 GPU를 할당하기 위해서는 NVIDIA Container Toolkit을 활용해야 한다. NVIDIA Container Toolkit은 nvidia-container-runtime, nvidia-container-runtime-hook, nvidia-container-cli CLI를 제공하며, Container Runtime은 제공된 CLI를 통해서 Container에 GPU를 할당한다. NVIDIA Container Toolkit은 다음과 같은 역할을 수행한다.

  • Container에게 할당된 GPU를 Container 내부의 App이 접근할 수 있도록 Device File (/dev/nvidiaX, /dev/nvidia-uvm, /dev/nvidia-uvm-tools, /dev/nvidiactl)을 Bind Mount를 통해서 Container 내부에 주입한다.
  • Container에게 할당된 GPU를 Container 내부의 App이 활용할수 있도록 CUDA Library/Tool을 Bind Mount를 통해서 Container 내부에 주입한다.
  • Container에게 할당된 GPU를 Container 내부에서 접근할 수 있도록 Cgroup을 설정한다.
  • Container에게 할당된 GPU 정보를 Container 내부의 App, CUDA Library/Tool이 인지할수 있도록 NVIDIA_VISIBLE_DEVICES 환경 변수를 설정한다.

1.2. NVIDIA GPU 할당 과정

Container에 GPU를 할당하기 위해서는 containerd가 runc CLI 대신에 nvidia-container-runtime CLI를 실행하도록 설정해야 한다. nvidia-container-runtime CLI는 containerd가 생성한 OCI Runtime Spec에 GPU 할당을 위한 추가적인 설정을 주입하고, 이후에 runc CLI를 실행하는 역할을 수행한다. 즉 containerd와 runc CLI 사이에서 Cotnainer에 GPU 할당을 위한 OCI Runtime Spec을 변경하는 역할을 수행한다. OCI Runtime Spec 변경 및 run CLI를 실행한 다음에 nvidia-container-runtime CL는 종료된다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

version = 3
root = "/var/lib/containerd"
state = "/run/containerd"

[plugins.'io.containerd.cri.v1.runtime']
enable_cdi = true

[plugins.'io.containerd.cri.v1.runtime'.containerd]
default_runtime_name = "nvidia"

[plugins.'io.containerd.cri.v1.runtime'.containerd.runtimes.nvidia]
runtime_type = "io.containerd.runc.v2"
base_runtime_spec = "/etc/containerd/base-runtime-spec.json"

[plugins.'io.containerd.cri.v1.runtime'.containerd.runtimes.nvidia.options]
BinaryName = "/usr/bin/nvidia-container-runtime"
SystemdCgroup = true
[File 1] /etc/containerd/config.toml Example

[File 1]은 containerd가 nvidia-container-runtime CLI를 실행하도록 설정하는 방법을 나타내고 있다. default_runtime_name 파라미터를 nvidia로 설정하고, nvidia Runtime에 필요한 Spec 파일과 nvidia-container-runtime CLI의 경로를 설정하고 있는것을 확인할 수 있다.

1
2
3
4
5

[nvidia-container-runtime]
mode = "legacy | cdi | auto"

[nvidia-container-runtime.cdi]
spec-dirs = ["/etc/cdi", "/var/run/cdi"]
[File 2] /etc/nvidia-container-runtime/config.toml Example

nvidia-container-runtime CLI는 OCI Runtime Spec의 Prestart Hook 기능을 활용하는 Legacy Mode과 CDI (Container Device Interface)를 활용하는 두 가지 Mode가 존재한다. [File 1]은 Mode를 설정하기 위한 nvidia-container-runtime의 설정 파일을 나타내고 있다. mode에 legacy, cdi, auto 중 하나를 설정할 수 있다. legacy는 OCI Runtime Spec의 Prestart Hook 기능을 활용하는 기존의 방법이고, cdi는 **CDI (Container Device Interface)**를 활용하는 최신 방법이다. auto는 시스템 설정에 따라서 legacy 또는 cdi 중 하나를 자동으로 선택하는 방법이며, spec-dirs에는 CDI Spec 파일이 존재하면 CDI Mode를 사용하고, 존재하지 않으면 Legacy Mode를 사용한다.

1.2.1. Legacy Mode의 GPU 할당 과정

[Figure 3] NVIDIA GPU Container Init in Legacy Mode

[Figure 3] NVIDIA GPU Container Init in Legacy Mode

[Figure 3]은 Legacy GPU 할당 과정을 나타내고 있다. Legacy GPU 할당 과정은 OCI Runtime Spec의 Prestart Hook 기능을 적극적으로 활용하는 방법이다. Prestart Hook은 Container의 Entrypoint Command가 실행되기 전에 실행되는 Command를 의미한다. [Figure 3]은 다음과 같은 과정을 수행한다.

  1. ctr CLI 또는 dockerd는 Container에게 할당할 GPU 정보를 NVIDIA_VISIBLE_DEVICES 환경 변수에 설정과 함께 containerd에게 Container 생성 요청을 전달한다.
  2. containerd는 요청에 따라서 OCI Runtime Config 파일을 생성한다.
  3. 이후에 containerd는 containerd의 Config에 따라서 nvidia-container-runtime CLI를 실행한다.
  4. nvidia-container-runtime CLI는 OCI Runtime Config 파일의 Prestart Hook에 nvidia-container-runtime-hook CLI를 실행하기 위한 설정을 추가한다.
  5. 이후에 nvidia-container-runtime CLI는 Container 생성을 위해서 runc CLI를 실행한다.
  6. runc CLI는 OCI Runtime Spec에 따라서 Container를 위한 Namespace와 Root Filesystem을 설정하기 위해 clone() System Call을 통해서 Container Init Process를 생성하고, OverlayFS를 이용하여 Root Filesystem을 준비한다.
  7. clone() System Call을 통해서 생성된 Container Init Process는 FIFO Named Pipe를 통해서 runc CLI에게 Prestart Hook을 실행하도록 요청한다.
  8. runc CLI는 OCI Runtime Spec에 따라서 nvidia-container-runtime-hook CLI를 실행한다.
  9. nvidia-container-runtime-hook CLI는 OCI Runtime Spec 파일의 내용을 바탕으로 Container와 Container에 설정할 NVIDIA GPU 정보(NVIDIA_VISIBLE_DEVICES 환경 변수)를 다시 nvidia-container-cli CLI의 Parameter로 넘겨 nvidia-container-cli CLI를 실행한다. nvidia-container-cli CLI가 Container의 NVIDIA GPU를 실제로 설정하는 주체이고, nvidia-container-runtime-hook CLI는 OCI Runtime Spec과 nvidia-container-cli CLI 사이를 연결해주는 Interface 역할만을 수행한다.
  10. nvidia-container-cli CLI는 전달받은 Container와 Container에 설정할 NVIDIA GPU 정보를 바탕으로 내부의 libnvidia-container Library를 통해서 Device File과 CUDA Library/Tool을 Bind Mount를 통해서 Container 내부에 주입한다. 또한 Cgroup을 설정하여 Container 내부에서 GPU 접근을 허용하도록 설정하며, 필요에 따라서 NVIDIA GPU 구동을 위한 Kernel Module도 Loading을 수행한다.
  11. Prestart Hook 작업이 완료되면 runc CLI는 Container Init Process에게 FIFO Named Pipe를 통해서 Prestart Hook 작업 완료 응답을 전달한다.
  12. Prestart Hook 작업이 완료를 전달받은 Container Init Process는 pivot_root() System Call을 통해서 Container의 Root Filesystem을 실제 Container Root Filesystem으로 변경하고, exec() System Call을 통해서 Container의 Entrypoint Command를 실행한다.
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

{
    "hooks": {
        "poststart": [],
        "poststop": [],
        "prestart": [{  # Modified by nvidia-container-runtime CLI
            "args": ["/usr/bin/nvidia-container-runtime-hook", "prestart"],
            "path": "/usr/bin/nvidia-container-runtime-hook"
        }]
        ...
    },
    "process": {
        "env": [
            "NVIDIA_VISIBLE_DEVICES=all"  # Requested by ctr CLI or dockerd
        ]
    }
    ...
}
[File 3] OCI Runtime Spec in Legacy Mode Example

[File 3]은 OCI Runtime Spec의 예시를 나타내고 있다. containerd는 ctr CLI 또는 dockerd가 Container 생성 요청을 전달할 때, NVIDIA_VISIBLE_DEVICES 환경 변수를 설정하기 때문에, OCI Runtime Spec의 환경 변수에 NVIDIA_VISIBLE_DEVICES 환경 변수를 추가하여 생성한다. 이후에 nvidia-container-runtime에 의해서 OCI Runtime Spec의 Prestart Hook에 nvidia-container-runtime-hook CLI를 실행하기 위한 설정이 추가된다.

nvidia-container-runtime CLI는 OCI Runtime Spec의 Prestart Hook에 nvidia-container-runtime-hook CLI를 실행하기 위한 설정을 추가한다. nvidia-container-runtime-hook CLI의 Argument는 prestart로 고정되며, Container의 환경 변수에는 NVIDIA GPU, CUDA 관련 환경 변수가 추가된다. 예를 들어 NVIDIA_VISIBLE_DEVICES 환경 변수의 경우 Container에게 노출될 NVIDIA GPU의 지정하는 환경 변수이다. [Figure 2]의 경우에서는 Docker에서 모든 NVIDIA GPU를 이용하도록 --gpu all 설정을 수행하였기 때문에 NVIDIA_VISIBLE_DEVICES 환경 변수에도 all이 설정된다.

# Check bind mount
$ mount
...
tmpfs on /proc/driver/nvidia type tmpfs (rw,nosuid,nodev,noexec,relatime,seclabel,mode=555)
/dev/nvme0n1p1 on /usr/bin/nvidia-smi type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/bin/nvidia-debugdump type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/bin/nvidia-persistenced type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/bin/nv-fabricmanager type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/bin/nvidia-cuda-mps-control type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/bin/nvidia-cuda-mps-server type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libnvidia-ml.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libnvidia-cfg.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libcuda.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libcudadebugger.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libnvidia-opencl.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libnvidia-gpucomp.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libnvidia-ptxjitcompiler.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libnvidia-allocator.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libnvidia-pkcs11.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libnvidia-pkcs11-openssl3.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /usr/lib64/libnvidia-nvvm.so.580.126.09 type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /lib/firmware/nvidia/580.126.09/gsp_ga10x.bin type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
/dev/nvme0n1p1 on /lib/firmware/nvidia/580.126.09/gsp_tu10x.bin type xfs (ro,nosuid,nodev,noatime,seclabel,attr2,inode64,logbufs=8,logbsize=32k,sunit=1024,swidth=1024,noquota)
tmpfs on /run/nvidia-persistenced/socket type tmpfs (rw,nosuid,nodev,noexec,seclabel,size=38119072k,nr_inodes=819200,mode=755)
devtmpfs on /dev/nvidiactl type devtmpfs (ro,nosuid,noexec,seclabel,size=4096k,nr_inodes=23820204,mode=755)
devtmpfs on /dev/nvidia-uvm type devtmpfs (ro,nosuid,noexec,seclabel,size=4096k,nr_inodes=23820204,mode=755)
devtmpfs on /dev/nvidia-uvm-tools type devtmpfs (ro,nosuid,noexec,seclabel,size=4096k,nr_inodes=23820204,mode=755)
devtmpfs on /dev/nvidia2 type devtmpfs (ro,nosuid,noexec,seclabel,size=4096k,nr_inodes=23820204,mode=755)
proc on /proc/driver/nvidia/gpus/0000:3c:00.0 type proc (ro,nosuid,nodev,noexec,relatime)
devtmpfs on /dev/nvidia3 type devtmpfs (ro,nosuid,noexec,seclabel,size=4096k,nr_inodes=23820204,mode=755)
proc on /proc/driver/nvidia/gpus/0000:3e:00.0 type proc (ro,nosuid,nodev,noexec,relatime)
devtmpfs on /dev/nvidia1 type devtmpfs (ro,nosuid,noexec,seclabel,size=4096k,nr_inodes=23820204,mode=755)
proc on /proc/driver/nvidia/gpus/0000:3a:00.0 type proc (ro,nosuid,nodev,noexec,relatime)
devtmpfs on /dev/nvidia0 type devtmpfs (ro,nosuid,noexec,seclabel,size=4096k,nr_inodes=23820204,mode=755)
proc on /proc/driver/nvidia/gpus/0000:38:00.0 type proc (ro,nosuid,nodev,noexec,relatime)
...

# Check device files
$ ls -l /dev
...
crw-rw-rw- 1 root root 510,   0 Feb 11 15:41 nvidia-uvm
crw-rw-rw- 1 root root 510,   1 Feb 11 15:41 nvidia-uvm-tools
crw-rw-rw- 1 root root 195,   0 Feb 11 15:41 nvidia0
crw-rw-rw- 1 root root 195,   1 Feb 11 15:41 nvidia1
crw-rw-rw- 1 root root 195,   2 Feb 11 15:41 nvidia2
crw-rw-rw- 1 root root 195,   3 Feb 11 15:41 nvidia3
crw-rw-rw- 1 root root 195, 255 Feb 11 15:41 nvidiactl
...

# Check environment variable
$ printenv | grep NVIDIA
NVIDIA_VISIBLE_DEVICES=all
...
[Shell 1] Check Bind Mount and Device File and Environment Variable in NVIDIA GPU Container
$ ls -l /sys/fs/cgroup/[container_id]/devices/
...
c 195:255 rw # /dev/nvidiactl
c 244:0 rw   # /dev/nvidia-uvm
c 244:1 rw   # /dev/nvidia-uvm-tools
c 195:3 rw   # /dev/nvidia3
c 195:2 rw   # /dev/nvidia2
c 195:1 rw   # /dev/nvidia1
c 195:0 rw   # /dev/nvidia0
...
[Shell 2] Cgroup device list in host

[Shell 1]은 Container 내부에서 Bind Mount, Device File, 환경 변수를 확인하는 예시를 나타내고 있다. mount 명령어를 통해서 GPU Device File 및 CUDA Library/Tool을 Bind Mount를 통해서 Container 내부에 주입된걸 확인할 수 있다. 또한 printenv 명령어를 통해서 Container App에 NVIDIA_VISIBLE_DEVICES 환경 변수가 주입된 것도 확인할 수 있다. [Shell 2]는 Container 내부에서 GPU 접근을 허용하기 위한 Cgroup의 Device List 예시를 나타내고 있다.

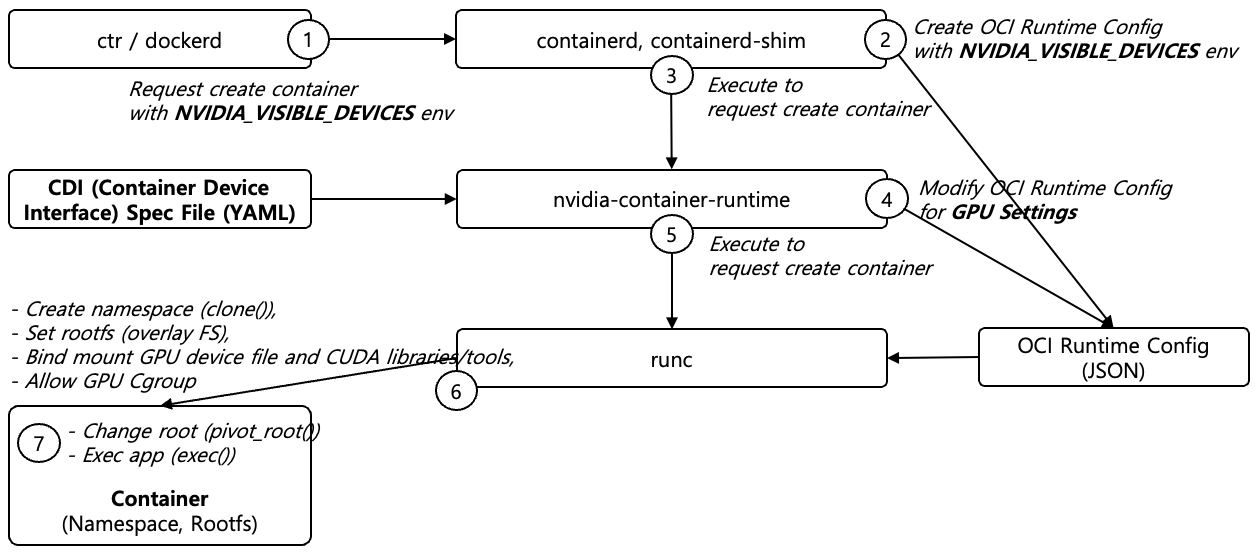

1.2.2. CDI Mode의 GPU 할당 과정

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182

cdiVersion: 0.5.0
kind: nvidia.com/gpu
devices:
  - name: "0"
    containerEdits:
      deviceNodes:
        - path: /dev/nvidia0
        - path: /dev/dri/card1
        - path: /dev/dri/renderD128
      hooks:
        - hookName: createContainer
          path: /usr/bin/nvidia-cdi-hook
          args:
            - nvidia-cdi-hook
            - create-symlinks
            - --link
            - ../card1::/dev/dri/by-path/pci-0000:38:00.0-card
            - --link
            - ../renderD128::/dev/dri/by-path/pci-0000:38:00.0-render
          env:
            - NVIDIA_CTK_DEBUG=false

  - name: "1"
    containerEdits:
      deviceNodes:
        - path: /dev/nvidia1
        - path: /dev/dri/card2
        - path: /dev/dri/renderD129
      hooks:
        - hookName: createContainer
          path: /usr/bin/nvidia-cdi-hook
          args:
            - nvidia-cdi-hook
            - create-symlinks
            - --link
            - ../card2::/dev/dri/by-path/pci-0000:3a:00.0-card
            - --link
            - ../renderD129::/dev/dri/by-path/pci-0000:3a:00.0-render
          env:
            - NVIDIA_CTK_DEBUG=false

  - name: "2"
    containerEdits:
      deviceNodes:
        - path: /dev/nvidia2
        - path: /dev/dri/card3
        - path: /dev/dri/renderD130
      hooks:
        - hookName: createContainer
          path: /usr/bin/nvidia-cdi-hook
          args:
            - nvidia-cdi-hook
            - create-symlinks
            - --link
            - ../card3::/dev/dri/by-path/pci-0000:3c:00.0-card
            - --link
            - ../renderD130::/dev/dri/by-path/pci-0000:3c:00.0-render
          env:
            - NVIDIA_CTK_DEBUG=false

  - name: "3"
    containerEdits:
      deviceNodes:
        - path: /dev/nvidia3
        - path: /dev/dri/card4
        - path: /dev/dri/renderD131
      hooks:
        - hookName: createContainer
          path: /usr/bin/nvidia-cdi-hook
          args:
            - nvidia-cdi-hook
            - create-symlinks
            - --link
            - ../card4::/dev/dri/by-path/pci-0000:3e:00.0-card
            - --link
            - ../renderD131::/dev/dri/by-path/pci-0000:3e:00.0-render
          env:
            - NVIDIA_CTK_DEBUG=false

  - name: GPU-3e953d37-558d-fb20-8eca-25de8b98f5a7
    containerEdits:
      deviceNodes:
        - path: /dev/nvidia0
        - path: /dev/dri/card1
        - path: /dev/dri/renderD128
      hooks:
        - hookName: createContainer
          path: /usr/bin/nvidia-cdi-hook
          args:
            - nvidia-cdi-hook
            - create-symlinks
            - --link
            - ../card1::/dev/dri/by-path/pci-0000:38:00.0-card
            - --link
            - ../renderD128::/dev/dri/by-path/pci-0000:38:00.0-render
          env:
            - NVIDIA_CTK_DEBUG=false

  - name: GPU-78744930-b3ce-0ddd-4a63-f730116fc653
    containerEdits:
      deviceNodes:
        - path: /dev/nvidia1
        - path: /dev/dri/card2
        - path: /dev/dri/renderD129
      hooks:
        - hookName: createContainer
          path: /usr/bin/nvidia-cdi-hook
          args:
            - nvidia-cdi-hook
            - create-symlinks
            - --link
            - ../card2::/dev/dri/by-path/pci-0000:3a:00.0-card
            - --link
            - ../renderD129::/dev/dri/by-path/pci-0000:3a:00.0-render
          env:
            - NVIDIA_CTK_DEBUG=false

  - name: GPU-7c33d7b8-8cc2-676e-7678-b9a86d12cd93
    containerEdits:
      deviceNodes:
        - path: /dev/nvidia3
        - path: /dev/dri/card4
        - path: /dev/dri/renderD131
      hooks:
        - hookName: createContainer
          path: /usr/bin/nvidia-cdi-hook
          args:
            - nvidia-cdi-hook
            - create-symlinks
            - --link
            - ../card4::/dev/dri/by-path/pci-0000:3e:00.0-card
            - --link
            - ../renderD131::/dev/dri/by-path/pci-0000:3e:00.0-render
          env:
            - NVIDIA_CTK_DEBUG=false

  - name: GPU-8a73f553-110d-eaae-45ef-751617ac723c
    containerEdits:
      deviceNodes:
        - path: /dev/nvidia2
        - path: /dev/dri/card3
        - path: /dev/dri/renderD130
      hooks:
        - hookName: createContainer
          path: /usr/bin/nvidia-cdi-hook
          args:
            - nvidia-cdi-hook
            - create-symlinks
            - --link
            - ../card3::/dev/dri/by-path/pci-0000:3c:00.0-card
            - --link
            - ../renderD130::/dev/dri/by-path/pci-0000:3c:00.0-render
          env:
            - NVIDIA_CTK_DEBUG=false
...
containerEdits:
  mounts:
    - hostPath: /usr/bin/nvidia-smi
      containerPath: /usr/bin/nvidia-smi
      options:
        - ro
        - nosuid
        - nodev
        - rbind
        - rprivate
    - hostPath: /usr/lib64/libcuda.so.580.126.09
      containerPath: /usr/lib64/libcuda.so.580.126.09
      options:
        - ro
        - nosuid
        - nodev
        - rbind
        - rprivate
    - hostPath: /usr/lib64/libnvidia-ml.so.580.126.09
      containerPath: /usr/lib64/libnvidia-ml.so.580.126.09
      options:
        - ro
        - nosuid
        - nodev
        - rbind
        - rprivate
...
[File 4] /etc/cdi/nvidia.yaml Example

CDI (Container Device Interface)는 GPU, NPU와 같은 특수 Device를 Container에게 할당하기 위한 Spec 파일을 위한 Interface이다. [File 4]는 NVIDIA GPU를 위한 CDI를 준수하는 Spec 파일 예시를 나타내고 있다. CDI Spec 파일은 YAML 형식으로 작성되며 Container에게 GPU를 할당하기 위한 Device 파일 및 CUDA Library/Tool을 Bind Mount 정보가 포함되어 있는것을 확인할 수 있다. NVIDIA CDI Spec 파일은 nvidia-ctk cdi generate --output=/etc/cdi/nvidia.yaml 명령어를 통해서 생성할 수 있다.

[Figure 4] NVIDIA GPU Container Init in CDI Mode

[Figure 4] NVIDIA GPU Container Init in CDI Mode

[Figure 4]는 CDI Mode의 GPU 할당 과정을 나타내고 있다. nvidia-container-runtime CLI는 CDI Mode로 동작하는 경우에 CDI Spec File을 읽어 GPU 정보를 확인하고, NVIDIA_VISIBLE_DEVICES 환경 변수에 따라서 OCI Runtime Spec에 GPU Device File 및 CUDA Library/Tool을 Bind Mount 정보를 주입하여 Container를 생성한다. nvidia-container-runtime CLI가 직접 GPU를 위한 OCI Runtiem Spec을 변경하는 방식이기 때문에, prestart hook 없이 Container를 생성할 수 있다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79

{
    "linux": {
        "devices": [ # Injected by nvidia-container-runtime with CDI
            {
                "path": "/dev/nvidia0",
                "type": "c",
                "major": 195,
                "minor": 0,
                "fileMode": 438,
                "uid": 0,
                "gid": 0
            },
            {
                "path": "/dev/nvidia1",
                "type": "c",
                "major": 195,
                "minor": 1,
                "fileMode": 438,
                "uid": 0,
                "gid": 0
            },
            {
                "path": "/dev/nvidia2",
                "type": "c",
                "major": 195,
                "minor": 2,
                "fileMode": 438,
                "uid": 0,
                "gid": 0
            },
            {
                "path": "/dev/nvidia3",
                "type": "c",
                "major": 195,
                "minor": 3,
                "fileMode": 438,
                "uid": 0,
                "gid": 0
            },
            {
                "path": "/dev/nvidiactl",
                "type": "c",
                "major": 195,
                "minor": 255
            },
            {
                "path": "/dev/nvidia-uvm",
                "type": "c",
                "major": 510,
                "minor": 0
            }
            ...
        ],
    },
    "mounts": [ # Injected by nvidia-container-runtime with CDI
        {
            "source": "/usr/lib64/libcuda.so.580.126.09",
            "destination": "/usr/lib64/libcuda.so.580.126.09",
            "options": ["bind", "ro"]
        },
        {
            "source": "/usr/lib64/libnvidia-ml.so.580.126.09",
            "destination": "/usr/lib64/libnvidia-ml.so.580.126.09",
            "options": ["bind", "ro"]
        },
        {
            "source": "/usr/bin/nvidia-smi",
            "destination": "/usr/bin/nvidia-smi",
            "options": ["bind", "ro"]
        },
        ...
    ],
    "process": {
        "env": [
            "NVIDIA_VISIBLE_DEVICES=all"
        ]
    }
...
}
[File 5] OCI Runtime Spec Example in CDI Mode

[File 5]는 nvidia-container-runtime CLI이 CDI Mode에서 GPU를 할당하기 위해 관련 설정을 주입한 OCI Runtime Spec의 예시를 나타내고 있다. GPU Device File 및 CUDA Library/Tool을 Bind Mount 정보가 주입된 것을 확인할 수 있다.

2. 참조

Container Network Interface (CNI)Container Runtime Interface (CRI)
