DB Join

1. Join

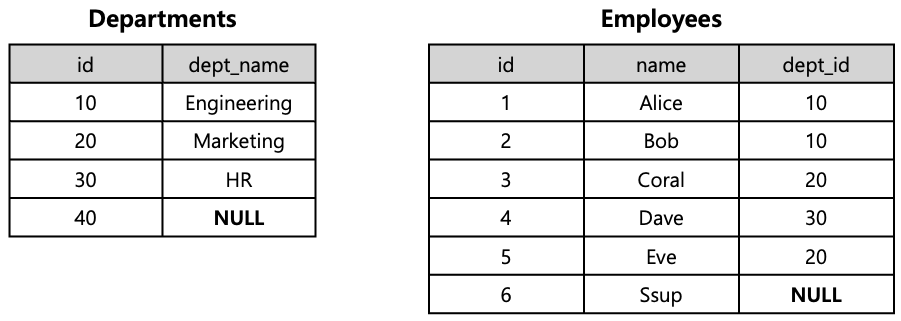

Join은 서로 다른 Table에 흩어진 관련 Data를 하나의 Query 결과로 함께 조회할 때 주로 이용하는 RDB 연산이다. [Figure 1]은 Join 연산을 설명하기 위한 예제 Dataset을 나타내고 있다. Departments Table과 Employees Table이 존재하며, Departments Table의 id Column과 Employees Table의 dept_id Column을 Join Key로 사용하여 Join을 수행한다.

1.1. Join Type

Join 연산은 연산 방식에 따라서 Inner Join, Outer Join, Cross Join으로 구분할 수 있다.

1.1.1. Inner Join

SELECT   d.id, d.dept_name, e.name
FROM     departments d
INNER JOIN employees e
  ON d.id = e.dept_id;

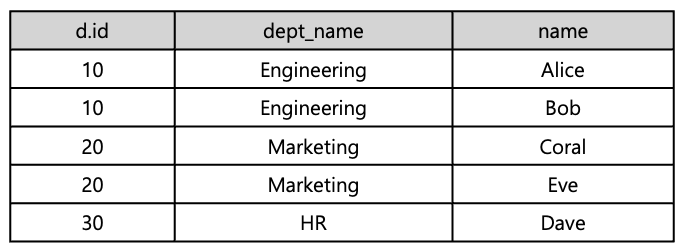

Inner Join은 가장 기본적인 Join 연산으로, 두 Table의 Join Key가 일치하는 Row만 결과에 포함된다. [Query 1]은 Inner Join을 수행하는 SQL Query를 나타내고 있으며, [Figure 2]는 Inner Join 결과를 나타내고 있다. [Figure 2]에서 NULL 값을 가진 Row를 제외하고 Departments Table의 id Column과 Employees Table의 dept_id Column이 일치하는 Row만 결과에 포함된 것을 확인할 수 있다.

1.1.2. Outer Join

Outer Join은 두 Table의 Join Key가 일치하지 않는 Row도 결과에 포함된다. Outer Join을 이용하는 이유는 왼쪽 또는 오른쪽 또는 양쪽 Table의 모든 Row를 결과에 포함시키기 위해서이다. 모든 Row를 결과에 포함시키는 이유는 누락된 데이터를 파악하거나, 데이터 정합성을 검증하기 위해서 또는 집계 연산을 수행하기 위해서 등 다양한 이유가 있다. 어느 Table의 모든 Row를 결과에 포함시킬지에 따라서 Left Outer Join, Right Outer Join, Full Outer Join으로 구분할 수 있다.

SELECT   d.id, d.dept_name, e.name
FROM     departments d
LEFT JOIN employees e
  ON d.id = e.dept_id;

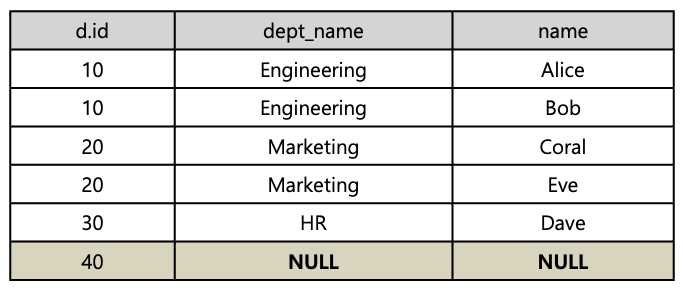

Left Outer Join은 이름에서 유추할 수 있는것 처럼 Join Query의 왼쪽 Table이 기준이되어 왼쪽 Table의 모든 Row를 결과에 포함시키고, Join Key가 일치하지 않는 Row는 NULL 값을 가진 Row로 채운다. [Query 2]는 Left Outer Join을 수행하는 SQL Query를 나타내고 있으며, [Figure 3]는 Left Outer Join 결과를 나타내고 있다. [Figure 3]에서 Departments Table의 모든 Row를 결과에 포함시키고, Join Key가 일치하지 않는 d.id = 40 Row는 NULL 값을 가진 Row로 채워진 것을 확인할 수 있다.

SELECT   d.id, d.dept_name, e.name
FROM     departments d
RIGHT JOIN employees e
  ON d.id = e.dept_id;

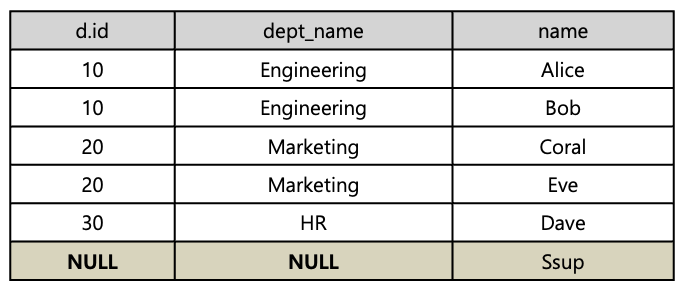

Right Outer Join은 이름에서 유추할 수 있는것 처럼 Join Query의 오른쪽 Table이 기준이되어 오른쪽 Table의 모든 Row를 결과에 포함시키고, Join Key가 일치하지 않는 Row는 NULL 값을 가진 Row로 채운다. [Query 3]는 Right Outer Join을 수행하는 SQL Query를 나타내고 있으며, [Figure 4]는 Right Outer Join 결과를 나타내고 있다. [Figure 4]에서 Employees Table의 모든 Row를 결과에 포함시키고, Join Key가 일치하지 않는 name = Ssup Row는 NULL 값을 가진 Row로 채워진 것을 확인할 수 있다.

SELECT   d.id, d.dept_name, e.name
FROM     departments d
FULL OUTER JOIN employees e
  ON d.id = e.dept_id;

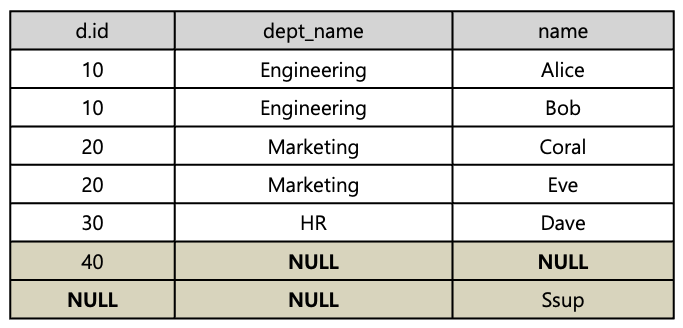

Full Outer Join은 이름에서 유추할 수 있는것 처럼 양쪽 Table의 모든 Row를 결과에 포함시킨다. [Query 4]는 Full Outer Join을 수행하는 SQL Query를 나타내고 있으며, [Figure 5]는 Full Outer Join 결과를 나타내고 있다. [Figure 5]에서 양쪽 Table의 모든 Row를 결과에 포함시키고, Join Key가 일치하지 않는 Row는 NULL 값을 가진 Row로 채워진 것을 확인할 수 있다.

1.1.3. Cross Join

SELECT   d.id, d.dept_name, e.name, e.dept_id
FROM     departments d
CROSS JOIN employees e;

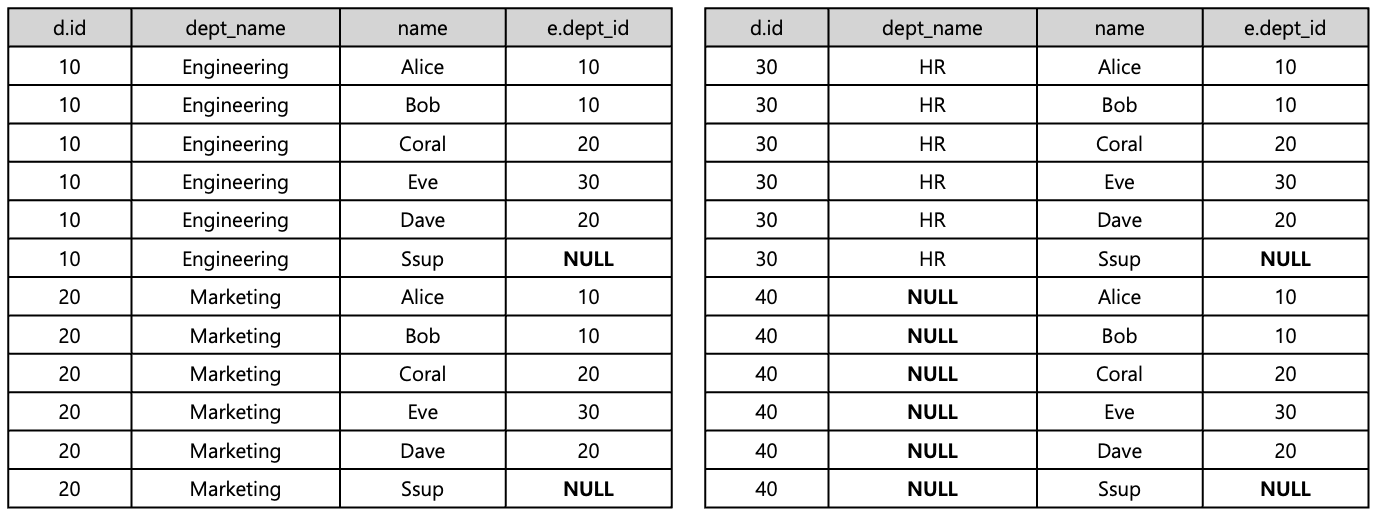

Cross Join은 두 Table의 모든 Row를 조합하여 결과를 생성한다. 따라서 Cross Join으로 생성된 Row의 개수는 두 Table의 Row 개수를 곱한 값이 된다. 이러한 특징 때문에 **카디시안 곱(Cartesian Product)**이라고 부르기도 한다. [Query 5]는 Cross Join을 수행하는 SQL Query를 나타내고 있으며, [Figure 6]는 Cross Join 결과를 나타내고 있다. [Figure 6]에서 두 Table의 모든 Row를 조합하여 결과를 생성한 것을 확인할 수 있다.

1.2. Join 알고리즘

Join 연산을 수행하기 위해서는 Join 대상 테이블을 한 번 이상 순회해야 한다. 이때 기준이 되어 한 번만 순회하는 테이블을 Outer Table이라고 하고, 반복적으로 순회하는 테이블을 Inner Table이라고 한다. 어떤 테이블을 Outer Table로 선택하느냐에 따라 Join 알고리즘의 성능이 크게 달라질 수 있으며, 일반적으로 DB Optimizer가 통계 정보를 기반으로 더 적은 행을 가진 테이블을 Outer Table로 자동 선택한다.

순회 방식에 따라서 Nested Loop Join, Sort Merge Join, Hash Join 3가지가 알고리즘이 존재한다.

1.2.1. Nested Loop Join

Nested Loop Join은 가장 기본적인 Join 알고리즘으로, Outer Table의 각 행을 순회하면서 Inner Table의 모든 행을 순회하는 방식으로 동작한다.

[Outer: Engineering (id=10)]
  → Alice (dept_id=10)   O
  → Bob   (dept_id=10)   O
  → Coral (dept_id=20)   X
  → Dave  (dept_id=30)   X
  → Eve   (dept_id=20)   X
  → Ssup  (dept_id=NULL) X

[Outer: Marketing (id=20)]
  → Alice (dept_id=10)   X
  → Bob   (dept_id=10)   X
  → Coral (dept_id=20)   O
  → Dave  (dept_id=30)   X
  → Eve   (dept_id=20)   O
  → Ssup  (dept_id=NULL) X

[Outer: HR (id=30)]
  → Alice (dept_id=10)   X
  → Bob   (dept_id=10)   X
  → Coral (dept_id=20)   X
  → Dave  (dept_id=30)   O
  → Eve   (dept_id=20)   X
  → Ssup  (dept_id=NULL) X

[Outer: NULL (dept_id=40)]
  → Alice (dept_id=10)   X
  → Bob   (dept_id=10)   X
  → Coral (dept_id=20)   X
  → Dave  (dept_id=30)   X
  → Eve   (dept_id=20)   X
  → Ssup  (dept_id=NULL) X

[Text 1]은 Departments Table이 Outer Table이고 Employees Table이 Inner Table이며, dept_id Column에 Index가 없는 경우 Nested Loop Join 수행 시 처리 과정을 나타내고 있다. Outer Table인 Departments Table의 각 행을 순회하면서 Inner Table인 Employees Table의 모든 행을 순회하고 값을 비교하는 방식으로 동작하는 것을 확인할 수 있다.

dept_id Column에 Index가 없으면 특정 dept_id 값을 가진 Row의 위치를 바로 알 수 없기 때문에, Join 조건(Employees.dept_id = Departments.id)을 만족하는 Row를 찾으려면 Employees Table 전체를 읽어 비교해야 한다. Departments Table이 4개의 Record를 가지고 Employees Table이 6개의 Record를 가지므로 총 24번의 Row Scan이 발생한다. 시간 복잡도는 O(N * M)이다.

[Outer: Engineering (id=10)]
  → Alice (dept_id=10)   O
  → Bob   (dept_id=10)   O

[Outer: Marketing (id=20)]
  → Coral (dept_id=20)   O
  → Eve   (dept_id=20)   O

[Outer: HR (id=30)]
  → Dave  (dept_id=30)   O

[Outer: NULL (id=40)]

반면 dept_id Column에 Index가 있으면, Departments Table의 각 행마다 Index Lookup을 통해 해당 dept_id를 가진 Employees Row만 찾을 수 있다. [Text 2]는 이 경우 Nested Loop Join 수행 시 처리 과정을 나타내고 있다. Employees Table의 모든 Record를 스캔하지 않고 Join 조건에 맞는 Row만 접근하므로, [Text 2]와 같이 24번이 아니라 5번의 Row Scan만 수행하면 되며, 이 경우 Index Lookup은 4번만 (10, 20, 30, 40) 수행하면 된다.

[Outer: Alice (dept_id=10)]
  → Engineering (id=10)   O

[Outer: Bob (dept_id=10)]
  → Engineering (id=10)   O

[Outer: Coral (dept_id=20)]
  → Marketing   (id=20)   O

[Outer: Dave (dept_id=30)]
  → HR          (id=30)   O

[Outer: Eve (dept_id=20)]
  → Marketing   (id=20)   O

[Outer: Ssup (dept_id=NULL)]

[Text 3]은 Employees Table이 Outer Table이고 Departments Table이 Inner Table이며, dept_id Column에 Index가 있는 경우 Nested Loop Join 수행 시 처리 과정을 나타내고 있다. Outer Table인 Employees Table의 각 행을 순회하면서, Inner Table인 Departments Table의 Index를 통해 조건에 맞는 Row만 직접 탐색하는 방식으로 동작하는 것을 확인할 수 있다. 이 경우 Row Scan은 [Text 2]와 같이 5번을 수행하지만 Index Lookup도 5번 (10, 10, 20, 30, 20) 수행이 필요하다. Ssup은 dept_id가 NULL이므로 Index Lookup을 수행하지 않고 즉시 조인 대상에서 제외된다.

이 처럼 [Text 2]와 [Text 3]는 동일한 Join 연산이지만 어떤 Table을 Outer Table로 선택하느냐에 따라서 Index Lookup 횟수가 달라질 수 있으며, 이는 Join 알고리즘의 성능에 크게 영향을 미칠 수 있다. Index Lookup 횟수를 줄이기 위해서는 Outer Table의 Row 수가 Inner Table보다 적어야 하며, 따라서 DB Optimizer는 일반적으로 Row 수가 더 적은 Table을 Outer Table로 자동 선택한다.

1.2.2. Sort Merge Join

Sort Merge Join은 이름에서 유추할 수 있듯이 Join Key 기준으로 Data를 정렬한 뒤 Join을 수행한다. Sort Merge Join을 수행하려면 Join Key 기준으로 양쪽 Table이 정렬된 상태여야 하며, 정렬이 끝나면 각 Table의 Pointer를 앞에서부터 내려가며 Join Key를 비교하고 Join을 수행한다. 이때 Inner Table의 경우에도 Nested Loop Join과 다르게 한번만 순회가 발생한다.

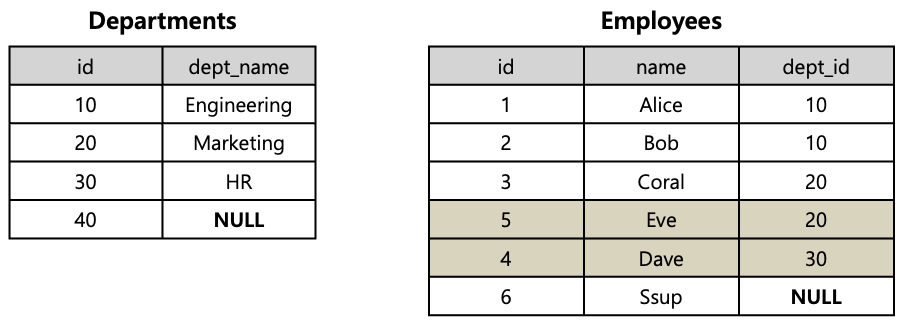

[Figure 7]은 [Figure 1]의 Dataset에서 Employees.dept_id Column을 기준으로 Employees Table만 정렬한 상태를 나타내고 있다. Departments.id는 Primary Key Clustered Index에 의해 이미 정렬되어 있으므로 [Figure 1]과 동일한 순서를 유지한다.

Engineering(10)  · Alice(10)      → O     →            `ptr_e++`
Engineering(10)  · Bob(10)        → O     →            `ptr_e++`
Engineering(10)  · Coral(20)      → X     → `ptr_d++`
Marketing(20)    · Coral(20)      → O     →            `ptr_e++`
Marketing(20)    · Eve(20)        → O     →            `ptr_e++`
Marketing(20)    · Dave(30)       → X     → `ptr_d++`
HR(30)           · Dave(30)       → O     →            `ptr_e++`
HR(30)           · Ssup(NULL)     → X     → `ptr_d++`
(Unassigned)40   · Ssup(NULL)     → X

[Text 4]는 [Figure 7]의 Sort Merge Join Merge 단계를 나타낸다. Nested Loop Join과 달리 Outer Table의 각 Row마다 Inner Table 전체를 순회하지 않고, ptr_d는 Departments Table의, ptr_e는 Employees Table의 현재 Row를 가리키는 두 Pointer로 앞에서부터 읽으며 진행한다. Join Key가 같으면 ptr_e++로 다음 Employee를 본다. Join Key가 다르면 ptr_d++로 다음 Department를 본다. 이런식으로 Pointer를 이동하면서 양쪽의 Pointer가 모두 끝에 도달하면 Join이 종료된다.

Sort Merge Join에서 정렬의 기준은 Join Key이며, Index 유무는 정렬 비용에 영향을 준다. Join Key에 대한 Index(Clustered Index, Non-clustered Index)가 존재하면 Join Key 기준으로 정렬된 입력을 더 쉽게 만들 수 있어 정렬 비용을 줄이거나 경우에 따라 정렬을 생략할 수도 있다. 정렬이 필요한 경우 DB는 Query 실행 계획에 Sort 연산을 포함해 실행 시점에 정렬을 수행한다. 정렬 작업은 기본적으로 Memory의 Sort Buffer(Work Memory)에서 처리되며, Memory가 부족하면 Spill이 발생해 Temporary 영역으로 내려가 Disk를 사용한다.

Nested Loop Join은 Outer Table의 각 Row마다 Inner Table을 Index Lookup으로 탐색해야 한다. 이 방식은 Inner Table을 반복 Full Scan 하지는 않지만, Outer Row 수만큼 Lookup이 반복되므로 Join Key 값이 분산되어 있으면 많은 Random I/O가 발생할 수 있다. 반면 Sort Merge Join은 Join Key로 양쪽 입력을 정렬한 뒤 정렬된 순서로 한 번씩만 훑으며 Join을 수행하므로, Merge 단계에서 접근 패턴이 Sequential I/O에 가깝다. 따라서 대용량 데이터에서 랜덤 I/O 비용이 큰 환경에서는 Sort 비용을 감안하더라도 Nested Loop Join보다 유리해질 수 있으며, Join Key에 대한 Index Scan 등으로 정렬된 입력을 만들 수 있으면 Sort 비용을 줄이거나 생략할 수도 있다.

Sort Merge Join은 주로 Equality Join(=)에 사용된다. [Text 4]처럼 Join Key가 같으면 매칭하고 ptr_e++로 전진하며, Join Key가 다르면 Join Key가 더 작은 쪽 Pointer만 전진하는 방식은 Equality Join에 맞춰져 있다. <, >, BETWEEN과 같은 비등가 Join은 조건을 만족하는 Row 조합을 한 번의 순차 Merge로 처리하기 어렵고, Pointer를 되돌리거나 한쪽 Table을 반복 스캔해야 할 수 있다. 이 경우 Sort Merge Join의 양쪽 Table을 각각 한 번씩만 순차 스캔한다는 장점이 사라지므로, 일반적으로 Nested Loop Join처럼 조건식을 평가하는 방식이 선택된다.

1.2.3. Hash Join

Hash Join은 Join Key에 Hash Function을 적용해 Hash Table을 만든 뒤 Join을 수행한다. 일반적으로 Row 수가 적은 Table을 Build Table로 두고 Hash Table을 구성한 다음, Row 수가 많은 Table을 Probe Table로 두고 한 번만 순회하며 Hash Table에서 Join Key를 조회한다. Sort Merge Join과 달리 Join Key 정렬이 필요 없다는 장점이 있지만, Equality Join(=)에만 사용할 수 있다는 단점이 있다.

[Build] Departments → Hash Table (key: id)
  10 → Engineering
  20 → Marketing
  30 → HR
  40 → Unassigned

[Probe] Employees (dept_id)
  Alice(10)   → lookup 10     → O
  Bob(10)     → lookup 10     → O
  Coral(20)   → lookup 20     → O
  Eve(20)     → lookup 20     → O
  Dave(30)    → lookup 30     → O
  Ssup(NULL)  → lookup NULL   → X

[Text 5]는 [Figure 1]의 Dataset을 기준으로 Departments Table을 Build Table로, Employees Table을 Probe Table로 두는 경우를 가정하고 Hash Join을 수행하는 과정을 나타낸다. Build 단계에서 Departments.id를 Hash Key로 Hash Table을 만들고, Probe 단계에서 Employees의 각 Row마다 dept_id로 Hash Table을 조회한다. Build 단계에서만 Hash Table이 새로 생성되며, Probe Table은 별도로 만들지 않고 원본 Table을 한 번 스캔한다.

Hash Table은 기본적으로 Memory에 생성되며, Memory가 부족하면 Sort Merge Join의 Spill과 유사하게 Disk의 Temporary 영역을 사용할 수 있다. Hash Join은 Build·Probe 각각 Table을 한 번씩 스캔하는 O(N + M)에 가깝지만, Hash Table 생성 비용과 Memory 사용량이 추가된다. Hash Join은 정렬 없이 Hash Lookup으로 매칭하므로 Equality Join에서 대용량 Table Join에 자주 선택되며, Optimizer는 통계 정보를 바탕으로 Build Table/Probe Table과 Hash Join 사용 여부를 결정한다.

1.2.4. Join Algorithm Comparison

[Table 1]은 Join Algorithm을 비교한 것이다. DB Optimizer는 일반적으로 소규모 Table Join에는 Nested Loop Join, 대용량 Equality Join에는 Hash Join, 정렬된 입력을 활용할 수 있는 대용량 Join에는 Sort Merge Join을 선택하는 경향이 있다. 실제 선택은 DB 종류, 통계, Memory 설정, Join 조건에 따라 달라진다.
