Envoy Configuration with Istio

Istio의 CR (Custom Resource)에 따른 Envoy의 설정 변경을 정리한다.

1. Envoy Configuration with Istio

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
# kubectl label namespace default istio-injection=enabled
apiVersion: v1
kind: Pod
metadata:
  name: server-a
  namespace: default
  labels:
    app: server-a
spec:
  containers:
  - name: server-a
    image: ghcr.io/ssup2/mock-go-server:commit-f8ad4477
    ports:
    - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: server-a
  namespace: default
spec:
  selector:
    app: server-a
  ports:
  - name: http
    port: 8080
    targetPort: 8080
---
# server-b Pod/Service: same as server-a except for the name (8080 Port)
---
apiVersion: v1
kind: Pod
metadata:
  name: server-c
  namespace: default
  labels:
    app: server-c
spec:
  containers:
  - name: server-c
    image: ghcr.io/ssup2/mock-go-server:commit-f8ad4477
    ports:
    - containerPort: 9090
---
apiVersion: v1
kind: Service
metadata:
  name: server-c
  namespace: default
spec:
  selector:
    app: server-c
  ports:
  - name: grpc
    port: 9090
    targetPort: 9090
---
apiVersion: v1
kind: Pod
metadata:
  name: client
  namespace: default
  labels:
    app: client
spec:
  containers:
  - name: client
    image: nicolaka/netshoot
    command: ["sleep", "infinity"]

[Config 1] Test Environment Workload Manifest

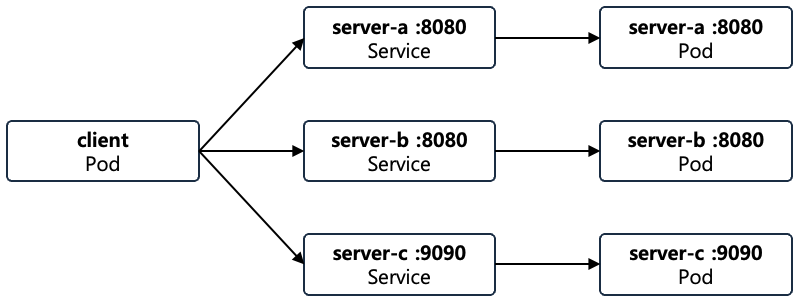

[Figure 1]은 Envoy Configuration Test에 이용할 Workload를 나타내고 있으며, [Config 1]은 이를 구성하성 Workload Manifest를 나타내고 있다. Test 환경은 kind Cluster + Istio 1.24이며, istio-system Namespace에는 istiod와 istio-ingressgateway Pod가 설치되어 있다. default Namespace에 istio-injection=enabled Label이 설정되어 있어 모든 Pod에 istio-proxy Sidecar가 주입된 상태로 동작한다. 각 Workload의 역할은 다음과 같다.

server-a, server-b Pod/Service : 요청을 받는 서버이며, 각각 8080 Port를 노출한다. 같은 Port를 노출하는 Service가 여러 개일 때의 설정을 확인하기 위해 두 개를 배치했다.
server-c Pod/Service : 요청을 받는 서버이며, 9090 Port를 노출한다. 다른 Port를 노출하는 Service가 있을 때의 설정을 확인하기 위해 배치했다.
client Pod : 요청을 보내는 Client 역할이다.

Istio CR을 이용한 Envoy Configuration Test는 서버 중에서는 server-a Pod만을 대상으로 적용하며, Inbound 설정을 변경하는 CR(PeerAuthentication, AuthorizationPolicy 등)은 server-a Pod에서, Outbound 설정을 변경하는 CR(VirtualService, DestinationRule 등)은 client Pod에서 변경 내역을 관찰한다.

1.1. Default Configuration

Istio CR을 하나도 적용하지 않은 상태에서도, istiod는 Kubernetes의 Service와 Endpoint 정보만으로 Mesh 전체 통신에 필요한 기본 설정을 만들어 모든 Sidecar에 배포한다. 이 절에서는 client Pod의 Envoy Configuration의 Outbound 설정과 server-a Pod의 Envoy Configuration의 Inbound 설정을 가져와 기본 설정을 살펴본다.

1.1.1. Outbound Configuration

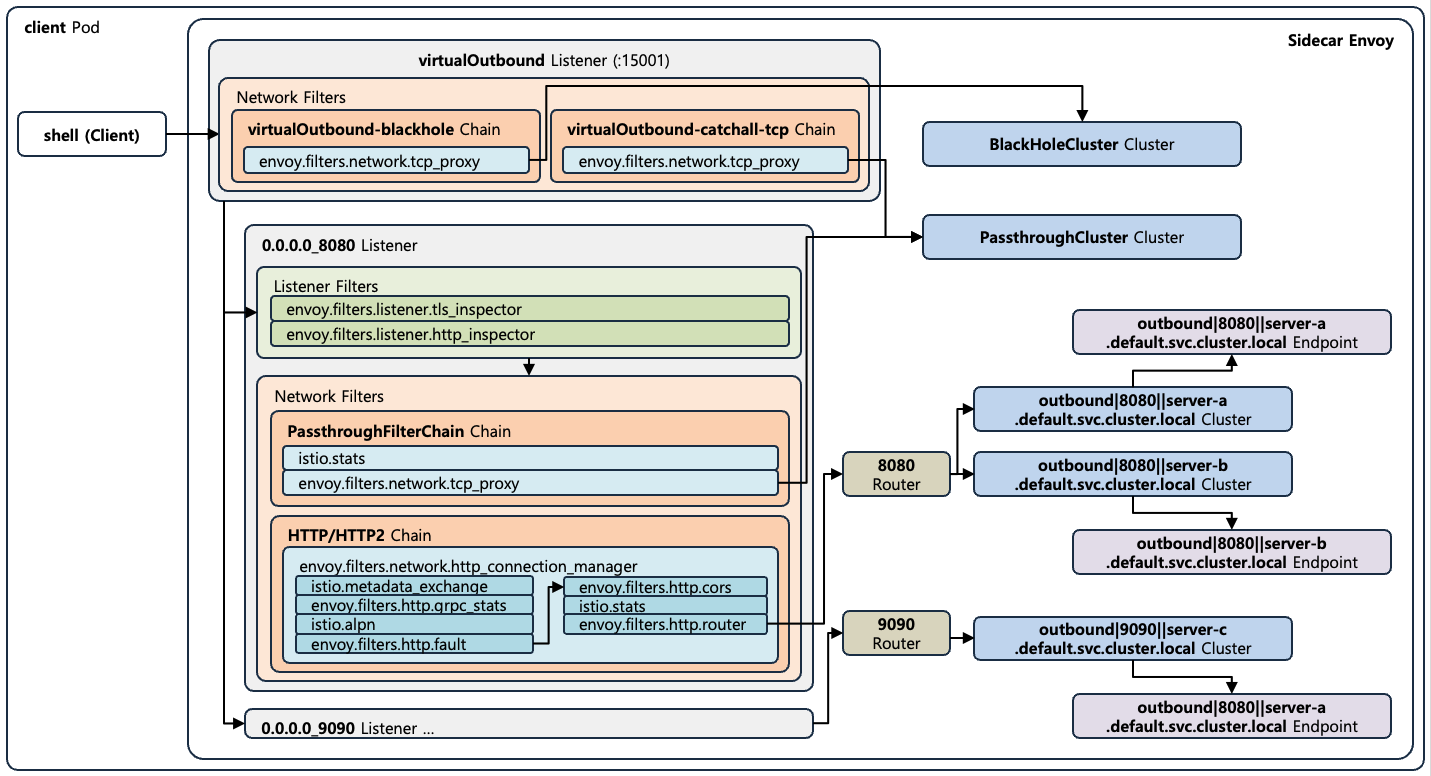

[Figure 2] client Pod의 Default Outbound Configuration

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
# LDS: virtualOutbound - entry point for all outbound traffic (iptables redirect)
- '@type': type.googleapis.com/envoy.config.listener.v3.Listener
  address:
    socket_address:
      address: 0.0.0.0
      port_value: 15001
  filter_chains:
  - filter_chain_match:                # branch 2: original destination is 15001 itself -> block
      destination_port: 15001
    filters:
    - name: envoy.filters.network.tcp_proxy
      typed_config:
        '@type': type.googleapis.com/envoy.extensions.filters.network.tcp_proxy.v3.TcpProxy
        cluster: BlackHoleCluster
        stat_prefix: BlackHoleCluster
    name: virtualOutbound-blackhole
  - filters:                           # branch 3: no matching 0.0.0.0_<Port> Listener -> passthrough
    - name: envoy.filters.network.tcp_proxy
      typed_config:
        '@type': type.googleapis.com/envoy.extensions.filters.network.tcp_proxy.v3.TcpProxy
        cluster: PassthroughCluster
        stat_prefix: PassthroughCluster
    name: virtualOutbound-catchall-tcp
  name: virtualOutbound
  traffic_direction: OUTBOUND
  use_original_dst: true               # branch 1: hand off to the 0.0.0.0_<Port> Listener matching the original destination

# LDS: per-port outbound Listener (one per Service Port in the Mesh)
- '@type': type.googleapis.com/envoy.config.listener.v3.Listener
  address:
    socket_address:
      address: 0.0.0.0
      port_value: 8080
  default_filter_chain:                # fallback chain for non-HTTP traffic
    filters:
    - name: istio.stats                # TCP-level Istio standard metrics
      ...
    - name: envoy.filters.network.tcp_proxy
      typed_config:
        '@type': type.googleapis.com/envoy.extensions.filters.network.tcp_proxy.v3.TcpProxy
        cluster: PassthroughCluster
        ...
    name: PassthroughFilterChain
  filter_chains:
  - filter_chain_match:                # HTTP traffic detected by the Listener Filters
      application_protocols:
      - http/1.1
      - h2c
      transport_protocol: raw_buffer
    filters:
    - name: envoy.filters.network.http_connection_manager
      typed_config:
        '@type': type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
        http_filters:
        - name: istio.metadata_exchange        # exchange peer metadata via HTTP headers
          ...
        - name: envoy.filters.http.grpc_stats
          ...
        - name: istio.alpn                     # advertise Istio ALPN for upstream mTLS
          ...
        - name: envoy.filters.http.fault       # VirtualService fault injection
          ...
        - name: envoy.filters.http.cors        # VirtualService corsPolicy
          ...
        - name: istio.stats                    # Istio standard metrics
          ...
        - name: envoy.filters.http.router
          ...
        rds:
          config_source:
            ads: {}
          route_config_name: "8080"
        ...
  listener_filters:
  - name: envoy.filters.listener.tls_inspector
    ...
  - name: envoy.filters.listener.http_inspector
    ...
  name: 0.0.0.0_8080
  traffic_direction: OUTBOUND

# LDS: 0.0.0.0_9090 Listener for server-c's 9090 Port (same structure as 0.0.0.0_8080)
- '@type': type.googleapis.com/envoy.config.listener.v3.Listener
  address:
    socket_address:
      address: 0.0.0.0
      port_value: 9090
  filter_chains:
  - filters:
    - name: envoy.filters.network.http_connection_manager
      typed_config:
        '@type': type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
        rds:
          config_source:
            ads: {}
          route_config_name: "9090"
        ...
  name: 0.0.0.0_9090
  traffic_direction: OUTBOUND

# RDS: "8080" Route Table - one Virtual Host per Service + allow_any catch-all
# Virtual Host is selected by matching the request's Host header against domains
- route_config:
    ignore_port_in_host_matching: true     # strip ":<Port>" from the Host header before matching
    name: "8080"
    virtual_hosts:
    - domains:                             # all name variants + ClusterIP of the server-a Service
      - server-a.default.svc.cluster.local
      - server-a
      - server-a.default.svc
      - server-a.default
      - 10.96.202.153
      name: server-a.default.svc.cluster.local:8080
      routes:
      - match:
          prefix: /
        name: default
        route:
          cluster: outbound|8080||server-a.default.svc.cluster.local
    - domains:                             # all name variants + ClusterIP of the server-b Service
      - server-b.default.svc.cluster.local
      - server-b
      - server-b.default.svc
      - server-b.default
      - 10.96.118.1
      name: server-b.default.svc.cluster.local:8080
      routes:
      - match:
          prefix: /
        name: default
        route:
          cluster: outbound|8080||server-b.default.svc.cluster.local
    - domains:
      - '*'
      name: allow_any
      routes:
      - match:
          prefix: /
        name: allow_any
        route:
          cluster: PassthroughCluster

# RDS: "9090" Route Table - server-c Virtual Host + allow_any catch-all
- route_config:
    ignore_port_in_host_matching: true
    name: "9090"
    virtual_hosts:
    - domains:                             # all name variants + ClusterIP of the server-c Service
      - server-c.default.svc.cluster.local
      - server-c
      - server-c.default.svc
      - server-c.default
      - 10.96.77.59
      name: server-c.default.svc.cluster.local:9090
      routes:
      - match:
          prefix: /
        name: default
        route:
          cluster: outbound|9090||server-c.default.svc.cluster.local
    - domains:
      - '*'
      name: allow_any
      ...

# CDS: per-Service outbound Cluster (Endpoints via EDS)
- cluster:
    eds_cluster_config:
      eds_config:
        ads: {}
      service_name: outbound|8080||server-a.default.svc.cluster.local
    lb_policy: LEAST_REQUEST
    name: outbound|8080||server-a.default.svc.cluster.local
    transport_socket_matches:      # upstream mTLS when the endpoint has an Istio sidecar
    - match:
        tlsMode: istio
      name: tlsMode-istio
      transport_socket:
        name: envoy.transport_sockets.tls
        typed_config:
          '@type': type.googleapis.com/envoy.extensions.transport_sockets.tls.v3.UpstreamTlsContext
          common_tls_context:
            alpn_protocols:        # default ALPN for sidecar mTLS (istio.alpn Filter overrides for HTTP)
            - istio-peer-exchange
            - istio
            ...
    ...
    type: EDS
- cluster:
    eds_cluster_config:
      eds_config:
        ads: {}
      service_name: outbound|8080||server-b.default.svc.cluster.local
    lb_policy: LEAST_REQUEST
    name: outbound|8080||server-b.default.svc.cluster.local
    ...
    type: EDS
- cluster:
    eds_cluster_config:
      eds_config:
        ads: {}
      service_name: outbound|9090||server-c.default.svc.cluster.local
    lb_policy: LEAST_REQUEST
    name: outbound|9090||server-c.default.svc.cluster.local
    ...
    type: EDS

# EDS: Endpoints of the server-a Cluster - the Pod IPs behind the Service
# server-b, server-c Clusters have their own ClusterLoadAssignment in the same shape
- endpoint_config:
    '@type': type.googleapis.com/envoy.config.endpoint.v3.ClusterLoadAssignment
    cluster_name: outbound|8080||server-a.default.svc.cluster.local
    endpoints:
    - lb_endpoints:
      - endpoint:
          address:
            socket_address:
              address: 10.244.2.4  # server-a Pod IP
              port_value: 8080
        health_status: HEALTHY
        load_balancing_weight: 1
        metadata:
          filter_metadata:
            envoy.transport_socket_match:
              tlsMode: istio       # endpoint has a sidecar -> mTLS transport socket is selected
            ...

# CDS: BlackHoleCluster - STATIC Cluster without Endpoints, blocks traffic
- cluster:
    alt_stat_name: BlackHoleCluster;
    connect_timeout: 10s
    name: BlackHoleCluster
    type: STATIC

# CDS: PassthroughCluster - forward to the original destination address
- cluster:
    lb_policy: CLUSTER_PROVIDED
    name: PassthroughCluster
    type: ORIGINAL_DST
    ...

[Config 2] client Pod의 Default Outbound Configuration Dump

[Figure 2]는 client Pod의 Envoy Configruation의 Outbound를 나타내고 있으며, [Config 2]는 이를 구성하는 Dump를 나타내고 있다. App Container가 보내는 모든 요청은 iptables에 의해 15001 Port의 virtualOutbound Listener로 Redirect된다. [Config 2]에 있는 각 Listener의 역할은 다음과 같다.

virtualOutbound Listener : 모든 Outbound 요청의 진입점이며, 요청을 직접 처리하지 않고 세 갈래로 분기한다. 기본 경로는 use_original_dst 설정에 따라 요청의 원래 목적지 Port와 일치하는 0.0.0.0_<Port> Listener로 넘기는 것이다. 원래 목적지가 15001 Port 자체인 요청은 virtualOutbound-blackhole Network Filter Chain이 BlackHoleCluster로 보내 차단하고, 일치하는 Listener가 없는 요청은 virtualOutbound-catchall-tcp Network Filter Chain이 PassthroughCluster로 보낸다.
0.0.0.0_8080, 0.0.0.0_9090 Listener : Port별 Outbound Listener이다. 해당 Pod 자신이 여는 Port가 아니라 Mesh에 존재하는 Service의 Port 기준으로 생성되는데, istiod는 어떤 Pod가 어디로 요청을 보낼지 미리 알 수 없어 Mesh의 모든 Service Port마다 Outbound Listener를 만들어 모든 Sidecar에 배포하기 때문이다. 아무 Port도 열지 않는 client Pod에 이 Listener들이 존재하는 것도 client 자신과는 무관하게 server-a, server-b Service가 8080 Port를, server-c Service가 9090 Port를 노출하고 있기 때문이다. 같은 Port를 노출하는 Service가 몇 개든 Port당 Listener는 하나이다. 요청은 Listener Filter가 판별한 Protocol에 따라 두 갈래의 Network Filter Chain으로 나뉜다.
- HTTP 연결 : filter_chain_match에 매칭되어 HTTP Connection Manager가 처리한다. RDS로 받은 같은 이름의 Route Table("8080", "9090")을 참조하여 라우팅된다.
- HTTP가 아닌 연결 : 어느 Chain에도 매칭되지 않아 default_filter_chain으로 떨어진다. istio.stats로 TCP 수준 Metrics만 남기고, tcp_proxy가 PassthroughCluster를 통해 원래 목적지로 그대로 통과시킨다.

Outbound의 Network Filter 설정은 Chain이 달라도 대부분 같으며, Chain마다 다른 것은 주로 목적지를 지정하는 부분이다. TCP 계열 Chain(virtualOutbound의 Chain들과 Port별 Outbound Listener의 default_filter_chain)에서 istio.stats는 모든 Chain에서 설정까지 동일하고, tcp_proxy도 PassthroughCluster로 보내는 Chain들끼리는 동일하다. virtualOutbound-blackhole Chain의 tcp_proxy만 목적지 Cluster(BlackHoleCluster)와 Access Log 유무가 다르다. HTTP Connection Manager는 참조할 Route Table을 지정하는 rds의 route_config_name과 stat_prefix만 Port별 Outbound Listener마다 다르고, 내부의 HTTP Filter 구성을 포함한 나머지 설정은 모두 동일하다.

이처럼 설정이 동일한 것은 istiod가 같은 설정을 각 Chain에 복제해 배포하기 때문이며, Envoy가 Filter 인스턴스를 공유한다는 의미는 아니다. Filter 인스턴스는 연결마다(HTTP Filter는 요청마다) 새로 생성되어 상태를 공유하지 않으며, Filter가 이름으로 참조하는 Cluster와 Stats만 공유된다.

Port별 Outbound Listener는 Network Filter Chain을 선택하기 전에 Listener Filter로 연결의 Protocol을 판별한다. virtualOutbound Listener는 요청을 Port별 Listener로 넘기기만 하므로 Listener Filter가 없다. [Config 2]에 있는 각 Listener Filter의 역할은 다음과 같다.

tls_inspector : 연결의 첫 Bytes를 검사하여 TLS 여부를 판별한다. 판별 결과는 Network Filter Chain 매칭의 transport_protocol 값(tls, raw_buffer)으로 사용된다.
http_inspector : Plaintext 연결에서 HTTP 여부와 버전을 판별한다. 판별 결과는 Network Filter Chain 매칭의 application_protocols 값(http/1.1, h2c 등)으로 사용된다.

Port별 Outbound Listener의 HTTP Connection Manager에는 기본 HTTP Filter들이 다음의 순서대로 들어 있다.

istio.metadata_exchange : 요청과 응답에 자신의 Workload 정보(Workload 이름, Namespace, Label 등)를 x-envoy-peer-metadata Header로 실어 보내고, 반대로 상대 Sidecar가 실어 보낸 Header를 읽고 제거하는 방식으로 양쪽 Sidecar가 서로의 Workload 정보를 주고받는다. Envoy가 네트워크 수준에서 알 수 있는 것은 상대의 IP:Port뿐이므로, 이렇게 교환한 Peer 정보를 이용하여 istio.stats Filter가 Metrics의 source_workload, destination_workload 같은 Label을 채운다.
envoy.filters.http.grpc_stats : gRPC 요청일 때 Message 수 등의 gRPC 통계를 생성한다.
istio.alpn : Upstream이 Sidecar mTLS 대상일 때, mTLS Handshake에서 광고할 ALPN을 Istio 전용 값으로 바꾼다. Cluster의 transport socket 설정에는 기본값으로 istio-peer-exchange, istio가 들어 있고, HTTP 요청이면 이 Filter가 Upstream의 HTTP 버전에 맞춰 istio-http/1.0, istio-http/1.1, istio-h2로 바꿔 광고한다. 표준 ALPN(http/1.1, h2) 대신 istio- Prefix가 붙은 값을 광고하여, 받는 쪽 Sidecar가 Sidecar가 만든 mTLS 연결임과 Tunnel 내부의 HTTP 버전을 동시에 알 수 있게 한다.
envoy.filters.http.fault : VirtualService의 fault 설정이 반영되는 자리이다.
envoy.filters.http.cors : VirtualService의 corsPolicy 설정이 반영되는 자리이다.
istio.stats : Istio 표준 Metrics를 생성한다.
envoy.filters.http.router : Route Table을 참조해 실제 라우팅을 수행하는 마지막 Filter이다.

마지막 router Filter가 참조하는 Route Table은 Port별 Outbound Listener와 같은 이름으로 Port마다 하나씩 생성되며, 해당 Port를 노출하는 Mesh의 Service마다 Virtual Host가 하나씩 들어 있다. [Config 2]에 있는 각 Route Table과 모든 Route Table에 공통으로 들어 있는 구성 요소의 역할은 다음과 같다.

"8080" Route Table : server-a, server-b 두 Service가 함께 8080 Port를 노출하므로 Virtual Host가 두 개 있다. 0.0.0.0_8080 Listener는 목적지 Service가 무엇이든 8080 Port로 향하는 요청을 모두 받으므로, 요청을 Service별로 구분하는 것은 Listener가 아니라 Route Table의 Domain 매칭이다. 각 Virtual Host의 domains에는 해당 Service의 모든 이름 축약형(server-a, server-a.default, server-a.default.svc, FQDN)과 Service의 ClusterIP가 나열되어 있어, App이 어떤 형태로 호출하든 요청의 Host Header가 해당 Service의 Virtual Host로 매칭된다. 그리고 각 Virtual Host에는 istiod가 만든 default라는 이름의 기본 Route가 하나 들어 있으며, 이 Route가 요청을 해당 Service의 Cluster(outbound|8080||server-a..., outbound|8080||server-b...)로 라우팅한다. 결국 같은 Listener로 들어온 요청이 Route Table에서 서로 다른 Service로 갈라진다.
"9090" Route Table : server-c Service의 Virtual Host 하나만 있으며, 같은 방식으로 outbound|9090||server-c... Cluster로 라우팅한다.
allow_any Virtual Host : 모든 Route Table의 마지막에 있는 Catch-all Virtual Host이며, 어느 Virtual Host에도 매칭되지 않는 요청을 PassthroughCluster로 전달한다.
ignore_port_in_host_matching 설정 : 모든 Route Table에 공통으로 설정되어 있으며, Domain 매칭 전에 Host Header에 붙어 있는 server-a:8080 같은 Port 표기를 제거한다. 덕분에 App이 Port를 붙여 호출하든 붙이지 않고 호출하든 같은 Virtual Host로 매칭된다.

[Config 2]에 있는 각 Cluster의 역할은 다음과 같다.

outbound|8080||server-a..., outbound|8080||server-b..., outbound|9090||server-c... Cluster : Mesh의 Service Port마다 outbound|<Port>||<Host> 이름으로 생성되는 EDS Type Cluster이며, Endpoint 목록을 EDS로 전달받는다. 각 Route Table의 기본 Route(name: default)가 라우팅하는 대상이다. 0.0.0.0_8080 Listener와 "8080" Route Table을 공유하는 server-a, server-b도 Cluster는 각각 따로 가지는데, Listener나 Route Table과 달리 Cluster는 Port가 아니라 Service 단위이기 때문이다. EDS로 전달받는 Endpoint는 [Config 2]의 EDS 발췌처럼 해당 Service에 속한 Pod의 IP:Port이며, istiod가 Kubernetes의 Endpoint 정보를 지켜보다가 Pod가 생기거나 사라질 때마다 갱신하여 Push한다. Endpoint metadata의 tlsMode: istio 표식은 해당 Pod에 Sidecar가 주입되어 있음을 나타내며, Cluster의 transport_socket_matches와 매칭되어 이 Endpoint로의 연결에 mTLS transport socket이 선택된다.
BlackHoleCluster : Endpoint가 하나도 없는 STATIC Type Cluster라 연결 시도가 즉시 실패하며, virtualOutbound Listener가 원래 목적지가 15001 Port 자체인 요청을 차단하는 데 쓰인다.
PassthroughCluster : ORIGINAL_DST Type Cluster라 별도의 Endpoint 없이 요청의 원래 목적지 IP:Port로 그대로 연결하며, virtualOutbound Listener의 virtualOutbound-catchall-tcp Network Filter Chain과 Route Table의 allow_any Virtual Host가 라우팅하는 대상이다.

이 Outbound 설정은 특정 Pod에 종속되지 않으며, Mesh의 모든 Sidecar가 동일하게 전달받는다. 전달받는 설정의 범위는 Sidecar CR로 제한할 수 있다.

1.1.2. Inbound Configuration

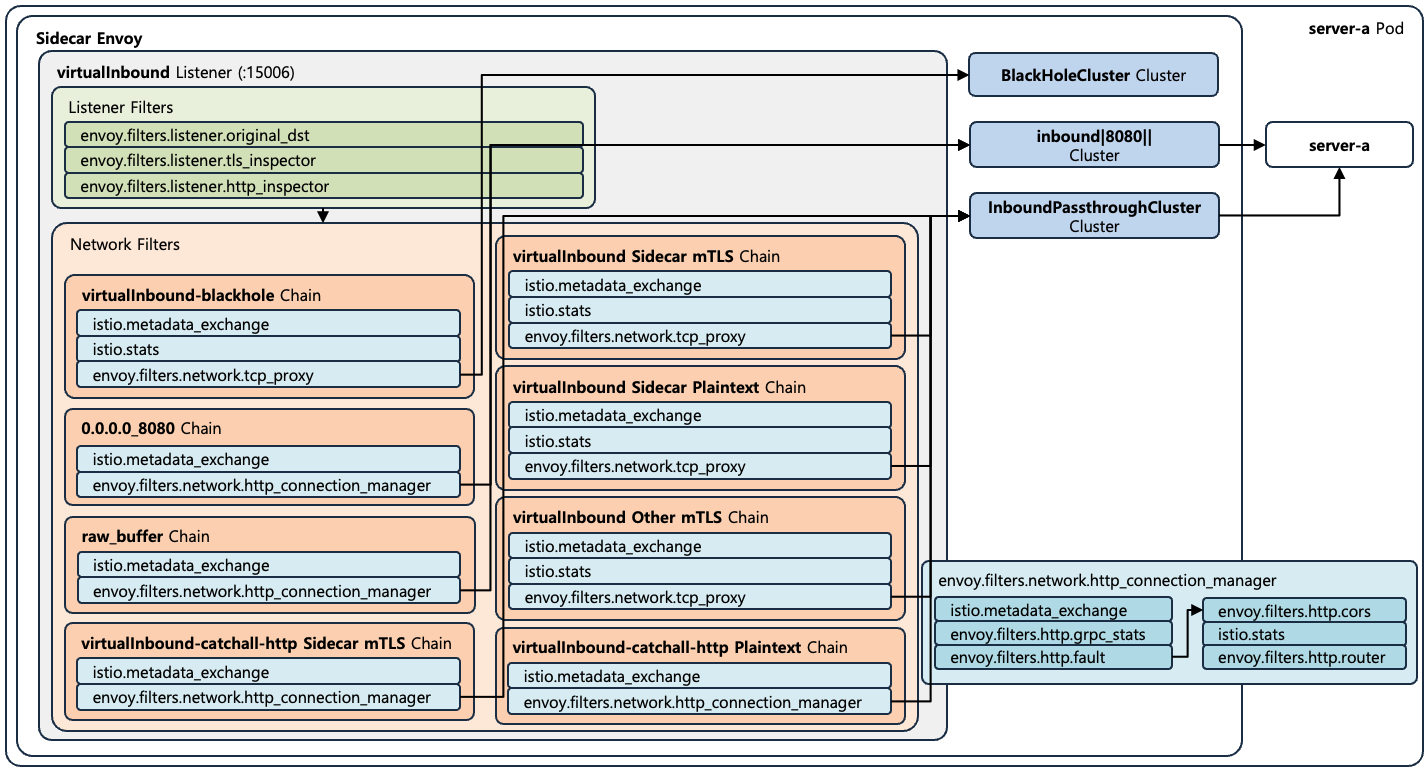

[Figure 3] server-a Pod의 Default Inbound Configuration

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
# LDS: virtualInbound - entry point for all inbound traffic (iptables redirect)
- '@type': type.googleapis.com/envoy.config.listener.v3.Listener
  address:
    socket_address:
      address: 0.0.0.0
      port_value: 15006
  filter_chains:
  - filter_chain_match:                # block requests whose original destination is 15006 itself
      destination_port: 15006
    filters:
    - name: istio.metadata_exchange
      ...
    - name: istio.stats
      ...
    - name: envoy.filters.network.tcp_proxy
      typed_config:
        '@type': type.googleapis.com/envoy.extensions.filters.network.tcp_proxy.v3.TcpProxy
        cluster: BlackHoleCluster
        ...
    name: virtualInbound-blackhole
  # catch-all chains for ports not exposed by any Service
  # HTTP chains (mTLS/plaintext) use HCM, TCP chains use tcp_proxy - all to InboundPassthroughCluster
  - filter_chain_match:                # HTTP catch-all (sidecar mTLS)
      application_protocols:
      - istio-http/1.0
      - istio-http/1.1
      - istio-h2
      transport_protocol: tls
    filters:
    - name: istio.metadata_exchange
      ...
    - name: envoy.filters.network.http_connection_manager
      ...                              # route_config -> InboundPassthroughCluster
    name: virtualInbound-catchall-http
    transport_socket:                  # mTLS termination
      name: envoy.transport_sockets.tls
      ...
  - filter_chain_match:                # HTTP catch-all (plaintext)
      application_protocols:
      - http/1.1
      - h2c
      transport_protocol: raw_buffer
    filters:
      ...                              # same filters as the HTTP catch-all (sidecar mTLS) chain above
    name: virtualInbound-catchall-http
  - filter_chain_match:                # TCP catch-all (sidecar mTLS)
      application_protocols:
      - istio-peer-exchange
      - istio
      transport_protocol: tls
    filters:
    - name: istio.metadata_exchange
      ...
    - name: istio.stats
      ...
    - name: envoy.filters.network.tcp_proxy
      typed_config:
        '@type': type.googleapis.com/envoy.extensions.filters.network.tcp_proxy.v3.TcpProxy
        cluster: InboundPassthroughCluster
        ...
    name: virtualInbound
    transport_socket:                  # mTLS termination
      name: envoy.transport_sockets.tls
      ...
  - filter_chain_match:                # TCP catch-all (plaintext)
      transport_protocol: raw_buffer
    filters:
      ...                              # same filters as the TCP catch-all (sidecar mTLS) chain above
    name: virtualInbound
  - filter_chain_match:                # TCP catch-all (any other TLS, passed through still encrypted)
      transport_protocol: tls
    filters:
      ...                              # same filters as the TCP catch-all (sidecar mTLS) chain above
    name: virtualInbound
  - filter_chain_match:                # mTLS Chain
      application_protocols:
      - istio
      - istio-peer-exchange
      - istio-http/1.0
      - istio-http/1.1
      - istio-h2
      destination_port: 8080
      transport_protocol: tls
    filters:
    - name: istio.metadata_exchange            # network filter: exchange peer metadata (TCP)
      ...
    - name: envoy.filters.network.http_connection_manager
      typed_config:
        '@type': type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
        http_filters:
        - name: istio.metadata_exchange        # exchange peer metadata via HTTP headers
          ...
        - name: envoy.filters.http.grpc_stats
          ...
        - name: envoy.filters.http.fault
          ...
        - name: envoy.filters.http.cors
          ...
        - name: istio.stats                    # Istio standard metrics
          ...
        - name: envoy.filters.http.router
          ...
        route_config:                  # inline route config (no RDS)
          name: inbound|8080||
          virtual_hosts:
          - domains:
            - '*'
            name: inbound|http|8080
            routes:
            - match:
                prefix: /
              name: default
              route:
                cluster: inbound|8080||
        ...
    name: 0.0.0.0_8080
    transport_socket:
      name: envoy.transport_sockets.tls
      typed_config:
        ...
        require_client_certificate: true
  - filter_chain_match:                # Plaintext Chain - no transport_socket (no TLS termination)
      destination_port: 8080
      transport_protocol: raw_buffer
    filters:
    - name: istio.metadata_exchange
      ...
    - name: envoy.filters.network.http_connection_manager
      ...                              # same http_filters and route_config as the mTLS Chain
    name: 0.0.0.0_8080
  listener_filters:
  - name: envoy.filters.listener.original_dst
  - name: envoy.filters.listener.tls_inspector
    ...
  - name: envoy.filters.listener.http_inspector
    ...
  name: virtualInbound
  traffic_direction: INBOUND

# CDS: inbound Cluster - forward to the App Container
- cluster:
    lb_policy: CLUSTER_PROVIDED
    name: inbound|8080||
    type: ORIGINAL_DST
    upstream_bind_config:
      source_address:
        address: 127.0.0.6
        port_value: 0

# CDS: InboundPassthroughCluster - same shape, used by the catch-all chains
- cluster:
    lb_policy: CLUSTER_PROVIDED
    name: InboundPassthroughCluster
    type: ORIGINAL_DST
    upstream_bind_config:
      source_address:
        address: 127.0.0.6
        port_value: 0

# CDS: BlackHoleCluster - used by the virtualInbound-blackhole chain (shared with outbound)
- cluster:
    alt_stat_name: BlackHoleCluster;
    connect_timeout: 10s
    name: BlackHoleCluster
    type: STATIC

[Config 3] server-a Pod의 Default Inbound Configuration Dump

[Config 3]은 server-a Pod의 Envoy Configuration의 Inbound 설정을 나타내고 있다. 다른 Pod로부터 들어오는 요청은 iptables에 의해 15006 Port의 virtualInbound Listener로 Redirect된다. virtualInbound Listener는 모든 Inbound 요청의 진입점이며, Network Filter Chain을 선택하기 전에 Listener Filter로 요청의 정보를 얻는다. [Config 3]에 있는 각 Listener Filter의 역할은 다음과 같다.

original_dst : iptables Redirect 전의 원래 목적지 주소(IP:Port)를 복원한다. 복원된 Port는 Network Filter Chain 매칭의 destination_port 값으로 사용된다.
tls_inspector : 연결의 첫 Bytes를 검사하여 TLS 여부를 판별하고, TLS 연결이면 Handshake에서 광고된 ALPN 값도 읽는다. 판별 결과는 Network Filter Chain 매칭의 transport_protocol 값과 tls Chain의 application_protocols 매칭에 사용된다.
http_inspector : Plaintext 연결에서 HTTP 여부와 버전을 판별한다.

virtualInbound Listener는 차단용 Chain 1개와 Catch-all Chain 5개, 그리고 Service가 노출하는 Port마다 destination_port로 매칭되는 Chain 쌍을 가진다. [Config 3]에 있는 각 Network Filter Chain의 역할은 다음과 같다.

virtualInbound-blackhole Chain : 원래 목적지가 15006 Port 자체인 요청을 BlackHoleCluster로 보내 차단한다. virtualOutbound Listener의 virtualOutbound-blackhole Network Filter Chain과 같은 역할이다.
virtualInbound-catchall-http Chain : 어느 Service도 노출하지 않는 Port로 들어온 HTTP 요청을 처리하는 Fallback이다. HTTP Connection Manager를 거치므로 HTTP 수준의 Metrics와 Access Log를 남긴 뒤, Route를 통해 InboundPassthroughCluster로 전달한다.
- Sidecar mTLS용 : ALPN istio-http/1.0·istio-http/1.1·istio-h2 Match로 Sidecar가 만든 mTLS 연결을 선별하며, TLS Termination을 수행한다.
- Plaintext용 : http/1.1·h2c Match로 Plaintext HTTP 연결을 선별한다.
virtualInbound Chain : HTTP Catch-all에도 걸리지 않은 나머지 연결 전부를 처리하는 최종 Fallback이다. tcp_proxy가 TCP 수준 기록만 남기고 InboundPassthroughCluster로 전달한다. Plaintext용과 그 외 TLS용 Chain은 Match 조건이 transport_protocol뿐이라 어떤 연결이든 반드시 걸리며, 덕분에 virtualInbound에는 Port별 Outbound Listener와 달리 default_filter_chain이 없다.
- Sidecar mTLS용 : ALPN istio-peer-exchange·istio Match로 Sidecar가 만든 mTLS TCP 연결을 선별하며, TLS Termination을 수행한다.
- Plaintext용 : transport_protocol: raw_buffer만으로 매칭하여 나머지 Plaintext 연결 전부를 받는다.
- 그 외 TLS용 : transport_protocol: tls만으로 매칭하며, App이 자체 처리하는 TLS처럼 Istio ALPN이 없는 TLS 연결을 Termination 없이 암호화된 채 그대로 통과시킨다.
tls Chain : 8080 Port로 들어온 Sidecar 간 mTLS 연결을 처리하는 Chain이며, Plaintext Chain과 함께 0.0.0.0_8080이라는 이름을 가진다. transport_protocol: tls와 application_protocols Match로 보내는 쪽 Sidecar가 만든 mTLS 연결을 선별한다. application_protocols에 나열된 값은 모두 Istio 전용 ALPN으로, istio는 Sidecar mTLS임을 알리는 기본 표식, istio-peer-exchange는 TCP 연결에서 Network Filter 버전 istio.metadata_exchange로 메타데이터를 교환할 수 있다는 표식, istio-http/1.0·istio-http/1.1·istio-h2는 mTLS 표식에 Tunnel 내부의 HTTP 버전을 함께 담은 값이다. App이 자체적으로 처리하는 TLS 연결은 표준 ALPN을 광고하므로 이 Chain에 매칭되지 않는다. 매칭된 연결은 require_client_certificate 설정에 따라 Client 인증서를 검증하며 TLS를 Termination한 뒤 요청을 처리한다.
raw_buffer Chain : Plaintext 연결을 처리하는 Chain이다. Istio의 mTLS Mode 기본값인 PERMISSIVE는 mTLS 연결과 Plaintext 연결을 모두 받아주는 Mode로, Sidecar가 없는 Pod처럼 mTLS를 사용할 수 없는 Client와의 통신도 끊기지 않도록 하기 위한 것이다. 그래서 PERMISSIVE Mode에서는 Port마다 mTLS용 tls Chain과 Plaintext용 raw_buffer Chain이 쌍으로 존재하며, mTLS 연결만 허용하는 STRICT Mode로 바꾸면 raw_buffer Chain이 제거된다.

Catch-all Chain이 존재하는 이유는 Service에 선언되지 않은 Port로도 요청이 들어올 수 있기 때문이다. Service는 방화벽이 아니라서 Pod IP로는 App이 열어둔 어떤 Port로든 직접 접근할 수 있다. App이 열었지만 Service에 선언하지 않은 Port, Prometheus가 Pod IP로 직접 Scrape하는 Metrics Port, Headless Service를 통한 Pod 직접 통신 등이 그 예이다. Sidecar가 주입되어도 Kubernetes에서 가능하던 Pod 간 통신은 그대로 가능해야 하므로, istiod는 이런 요청을 차단하지 않고 App으로 통과시키는 Catch-all Chain을 만든다. Outbound에서 Mesh에 등록되지 않은 목적지로 향하는 요청을 PassthroughCluster로 통과시키는 것과 대칭 구조이다.

virtualInbound의 Network Filter 설정은 Chain이 달라도 대부분 같으며, Chain마다 다른 것은 주로 목적지를 지정하는 부분이다. istio.metadata_exchange는 모든 Chain에서, istio.stats는 모든 TCP 계열 Chain에서 설정까지 동일하다. tcp_proxy는 TCP Catch-all Chain들끼리 동일하고, virtualInbound-blackhole Chain만 목적지 Cluster(BlackHoleCluster)와 Access Log 유무가 다르다.

HTTP Connection Manager도 목적지를 지정하는 route_config(Catch-all Chain은 InboundPassthroughCluster, 0.0.0.0_8080 Chain은 inbound|8080||)와 stat_prefix를 제외한 나머지 설정이 HTTP Connection Manager를 가진 모든 Chain에서 동일하다. 따라서 그 내부의 HTTP Filter 구성도 모든 Chain에서 완전히 같으며, Istio CR로 인해 HTTP Filter가 삽입될 때에도 모든 Chain에 동일하게 반영된다. [Config 3]에는 그중 mTLS Chain의 것만 표시했다. Inbound의 Filter 구성은 Outbound의 것과도 대부분 같으며, 다음의 두 가지만 다르다.

istio.metadata_exchange Network Filter 추가 : HTTP Filter 버전과 별개로 Chain 앞단에 추가로 있으며, HTTP Header를 쓸 수 없는 TCP 연결에서도 같은 방식의 메타데이터 교환을 수행한다.
istio.alpn HTTP Filter 부재 : Inbound는 Upstream으로 요청을 보내는 쪽이 아니므로 ALPN을 광고할 필요가 없다.

[Config 3]에 있는 Route와 Cluster의 역할은 다음과 같다.

inbound|8080|| Route : Outbound와 달리 RDS를 사용하지 않고 HTTP Connection Manager에 route_config로 Inline되어 있으며, 모든 요청을 inbound|8080|| Cluster로 보내는 단순한 구조이다. Route가 항상 하나뿐이므로 동적으로 갱신할 필요가 없기 때문이다.
inbound|8080|| Cluster : ORIGINAL_DST Type으로 요청의 원래 목적지인 App Container의 8080 Port로 전달한다. 이때 127.0.0.6을 Source 주소로 사용하는데, iptables가 이 주소에서 나온 Traffic을 다시 Outbound로 Redirect하지 않도록 하는 Loop 방지 장치이다.
InboundPassthroughCluster : Catch-all Chain이 라우팅하는 대상이다. inbound|8080|| Cluster와 같은 구조의 ORIGINAL_DST Type Cluster로, Service가 노출하지 않는 Port로 들어온 요청을 원래 목적지 Port 그대로 App Container에 전달한다.
BlackHoleCluster : virtualInbound-blackhole Chain이 라우팅하는 대상이다. Envoy에 BlackHoleCluster는 하나만 존재하며, Outbound의 virtualOutbound-blackhole Chain이 참조하는 [Config 2]의 Cluster와 같은 것이다.

1.2. Envoy Configuration with Istio and Kubernetes Resources

1.1의 기본 설정을 기준으로, Istio의 각 CR (Custom Resource)이 Envoy 설정에 어떻게 반영되는지 살펴본다. 각 CR을 적용하기 전후의 istioctl proxy-config all <pod> -o yaml 출력을 비교하여, Envoy Config Dump의 어느 부분이 변경되는지 앞뒤 Context와 함께 diff로 기록한다. 변경과 무관한 부분은 ...으로 표기한다. 각 Istio CR이 Envoy 설정의 어느 리소스 타입에 반영되는지 정리하면 다음과 같다.

CR	Listener	Route	Cluster	Endpoint	비고
Gateway	O	O	-	-	Workload의 Sidecar가 아닌 Gateway Pod에 반영
VirtualService	-	O	-	-	Gateway에 연결하면 Gateway Pod의 Route에 반영
DestinationRule	-	-	O	-	Subset마다 Cluster 추가 생성
ServiceEntry	-	O	O	-	외부 Host의 Virtual Host와 Cluster 추가
Sidecar	O	O	O	-	설정 추가가 아니라 전달받는 범위 제한
EnvoyFilter	O	-	-	-	applyTo에 따라 임의 위치 Patch 가능 (예시는 HTTP Filter)
WorkloadEntry	-	-	O	O	ServiceEntry와 조합, address가 Endpoint로 등록
WorkloadGroup	-	-	-	-	WorkloadEntry의 Template이라 자체로는 무변화
ProxyConfig	-	-	-	-	Bootstrap 설정이라 Pod 재생성 시 반영
PeerAuthentication	O	-	-	-	virtualInbound Network Filter Chain 변경
RequestAuthentication	O	-	-	-	jwt_authn HTTP Filter 추가
AuthorizationPolicy	O	-	-	-	rbac HTTP Filter 추가
Telemetry	O	-	-	-	Listener의 Access Logger 교체
WasmPlugin	O	-	-	-	Wasm HTTP Filter 추가, 설정은 ECDS로 전달

[Table 1] Istio CR이 Envoy 설정에 반영되는 리소스 타입

1.2.1. Gateway

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
apiVersion: v1
kind: Service
metadata:
  name: istio-ingressgateway
  namespace: istio-system
spec:
  type: LoadBalancer
  selector:
    app: istio-ingressgateway
    istio: ingressgateway
  ports:
  - name: http2
    port: 80          # Server Port declared in Gateway CR
    targetPort: 8080  # Port where Envoy Listener actually binds
  - name: https
    port: 443
    targetPort: 8443
  ...

[Config 4] istio-ingressgateway Service Port Mapping (발췌)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
apiVersion: networking.istio.io/v1
kind: Gateway
metadata:
  name: server-a
  namespace: default
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "server-a.dev"

[Config 5] Gateway Example

 - '@type': type.googleapis.com/envoy.admin.v3.ListenersConfigDump
+  dynamic_listeners:
+  - active_state:
+      listener:
+        '@type': type.googleapis.com/envoy.config.listener.v3.Listener
+        address:
+          socket_address:
+            address: 0.0.0.0
+            port_value: 8080
+        filter_chains:
+        - filters:
+          - name: envoy.filters.network.http_connection_manager
+            typed_config:
+              '@type': type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
+              rds:
+                config_source:
+                  ads: {}
+                route_config_name: http.8080
+              ...
+        name: 0.0.0.0_8080
+        traffic_direction: OUTBOUND
+    name: 0.0.0.0_8080
   static_listeners:
   ...
 - '@type': type.googleapis.com/envoy.admin.v3.RoutesConfigDump
+  dynamic_route_configs:
+  - route_config:
+      '@type': type.googleapis.com/envoy.config.route.v3.RouteConfiguration
+      name: http.8080
+      virtual_hosts:
+      - domains:
+        - '*'
+        name: blackhole:80
   static_route_configs:

[Diff 5] Gateway 적용 전후 istio-ingressgateway Pod의 proxy-config

Gateway는 Sidecar가 아닌 selector로 선택된 Gateway Pod(istio-ingressgateway)의 Envoy에 반영된다. Gateway CR에는 80 Port를 선언했지만 Listener는 0.0.0.0_8080에 생성되는데, istiod가 istio-ingressgateway Service의 Port 매핑([Config 4]의 80 Port → 8080 targetPort)을 따라 실제 Traffic을 받는 targetPort에 Listener를 생성하기 때문이다. Listener와 Route 이름(http.8080)은 실제 바인딩 포트 기준이고, Virtual Host 이름(blackhole:80)은 Gateway CR에 선언된 Server Port 기준이다. 아직 이 Gateway에 연결된 VirtualService가 없으므로 모든 요청은 blackhole Virtual Host에 의해 404로 처리된다.

1.2.2. VirtualService

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: server-a
  namespace: default
spec:
  hosts:
  - server-a
  http:
  - match:
    - uri:
        prefix: /api
    route:
    - destination:
        host: server-a
        port:
          number: 8080
    timeout: 3s
  - route:
    - destination:
        host: server-a
        port:
          number: 8080

[Config 6] VirtualService Example

 - '@type': type.googleapis.com/envoy.admin.v3.RoutesConfigDump
   dynamic_route_configs:
   - route_config:
       '@type': type.googleapis.com/envoy.config.route.v3.RouteConfiguration
       name: "8080"
       virtual_hosts:
       - domains:
         - server-a.default.svc.cluster.local
         - server-a
         ...
         name: server-a.default.svc.cluster.local:8080
         routes:
+        - decorator:
+            operation: server-a.default.svc.cluster.local:8080/api*
+          match:
+            case_sensitive: true
+            prefix: /api
+          metadata:
+            filter_metadata:
+              istio:
+                config: /apis/networking.istio.io/v1/namespaces/default/virtual-service/server-a
+          route:
+            cluster: outbound|8080||server-a.default.svc.cluster.local
+            timeout: 3s
+            ...
         - decorator:
             operation: server-a.default.svc.cluster.local:8080/*
           match:
             prefix: /
-          name: default
+          metadata:
+            filter_metadata:
+              istio:
+                config: /apis/networking.istio.io/v1/namespaces/default/virtual-service/server-a
           route:
             cluster: outbound|8080||server-a.default.svc.cluster.local
       # server-b Virtual Host in the same "8080" Route Table is unchanged
       - domains:
         - server-b.default.svc.cluster.local
         ...

[Diff 6] VirtualService 적용 전후 client Pod의 proxy-config

VirtualService는 Sidecar의 Outbound Route(RDS)에 반영된다. 기존에 /* 하나였던 server-a Virtual Host의 Route Entry가 /api* Match와 Catch-all 두 개로 늘어나고, timeout: 3s가 Route에 반영된다. 사라진 name: default는 VirtualService가 없을 때 istiod가 자동 생성하는 기본 Route에 붙이는 이름이며, VirtualService 유래 Route는 spec.http[].name을 지정하지 않는 한 이름 없이 생성된다. 대신 각 Route Entry의 metadata.filter_metadata.istio.config에 이 설정을 만든 VirtualService의 경로가 기록되어 설정의 출처를 추적할 수 있다. 같은 "8080" Route Table을 공유하는 server-b Virtual Host는 변하지 않으며, Cluster나 Listener도 변하지 않는다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: server-a-gateway
  namespace: default
spec:
  hosts:
  - server-a.dev
  gateways:
  - server-a
  http:
  - route:
    - destination:
        host: server-a
        port:
          number: 8080

[Config 7] VirtualService with Gateway Example

 - '@type': type.googleapis.com/envoy.admin.v3.RoutesConfigDump
   dynamic_route_configs:
   - route_config:
       '@type': type.googleapis.com/envoy.config.route.v3.RouteConfiguration
       name: http.8080
       virtual_hosts:
       - domains:
-        - '*'
-        name: blackhole:80
+        - server-a.dev
+        name: server-a.dev:80
+        routes:
+        - decorator:
+            operation: server-a.default.svc.cluster.local:8080/*
+          match:
+            prefix: /
+          metadata:
+            filter_metadata:
+              istio:
+                config: /apis/networking.istio.io/v1/namespaces/default/virtual-service/server-a-gateway
+          route:
+            cluster: outbound|8080||server-a.default.svc.cluster.local
+            ...

[Diff 7] Gateway에 VirtualService 연결 전후 istio-ingressgateway Pod의 proxy-config

[Config 7]은 gateways 필드로 [Config 5]의 Gateway에 연결한 VirtualService 예시이다. 이 경우 Sidecar가 아닌 Gateway Pod(istio-ingressgateway)의 Route에 반영되며, [Diff 5]에서 blackhole Virtual Host뿐이었던 http.8080 Route Table이 server-a.dev Virtual Host로 교체되어 server-a Cluster로 라우팅되기 시작한다. Gateway Pod도 Sidecar와 동일하게 Mesh 전체 서비스의 Cluster 설정을 받고 있으므로, 라우팅 대상인 outbound|8080||server-a... Cluster는 이미 존재한다.

1.2.3. DestinationRule

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
apiVersion: networking.istio.io/v1
kind: DestinationRule
metadata:
  name: server-a
  namespace: default
spec:
  host: server-a
  trafficPolicy:
    loadBalancer:
      simple: RANDOM
  subsets:
  - name: v1
    labels:
      version: v1

[Config 8] DestinationRule Example

 - '@type': type.googleapis.com/envoy.admin.v3.ClustersConfigDump
   dynamic_active_clusters:
   ...
+  - cluster:
+      '@type': type.googleapis.com/envoy.config.cluster.v3.Cluster
+      name: outbound|8080|v1|server-a.default.svc.cluster.local
+      type: EDS
+      eds_cluster_config:
+        eds_config:
+          ads: {}
+        service_name: outbound|8080|v1|server-a.default.svc.cluster.local
+      lb_policy: RANDOM
+      metadata:
+        filter_metadata:
+          istio:
+            config: /apis/networking.istio.io/v1/namespaces/default/destination-rule/server-a
+            subset: v1
+      ...
   - cluster:
       '@type': type.googleapis.com/envoy.config.cluster.v3.Cluster
       name: outbound|8080||server-a.default.svc.cluster.local
-      lb_policy: LEAST_REQUEST
+      lb_policy: RANDOM
       metadata:
         filter_metadata:
           istio:
+            config: /apis/networking.istio.io/v1/namespaces/default/destination-rule/server-a
             services:
             - host: server-a.default.svc.cluster.local

[Diff 8] DestinationRule 적용 전후 client Pod의 proxy-config

DestinationRule은 Sidecar의 Outbound Cluster(CDS)에 반영된다. host로 지정한 server-a Cluster의 lb_policy가 기본값 LEAST_REQUEST에서 RANDOM으로 변경되고, Subset을 정의하면 Subset마다 별도의 Cluster(outbound|8080|v1|...)가 추가로 생성된다. server-b, server-c Cluster와 Route는 변하지 않으므로, Subset Cluster로 Traffic을 보내려면 VirtualService에서 Subset을 지정해야 한다.

1.2.4. ServiceEntry

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
apiVersion: networking.istio.io/v1
kind: ServiceEntry
metadata:
  name: external-server
  namespace: default
spec:
  hosts:
  - external.example.com
  ports:
  - number: 80
    name: http
    protocol: HTTP
  resolution: DNS
  location: MESH_EXTERNAL

[Config 9] ServiceEntry Example

 - '@type': type.googleapis.com/envoy.admin.v3.ClustersConfigDump
   dynamic_active_clusters:
   ...
+  - cluster:
+      '@type': type.googleapis.com/envoy.config.cluster.v3.Cluster
+      name: outbound|80||external.example.com
+      type: STRICT_DNS
+      dns_lookup_family: V4_ONLY
+      dns_refresh_rate: 60s
+      respect_dns_ttl: true
+      lb_policy: LEAST_REQUEST
+      load_assignment:
+        cluster_name: outbound|80||external.example.com
+        endpoints:
+        - lb_endpoints:
+          - endpoint:
+              address:
+                socket_address:
+                  address: external.example.com
+                  port_value: 80
+      metadata:
+        filter_metadata:
+          istio:
+            external: true
+      ...
   - cluster:
       '@type': type.googleapis.com/envoy.config.cluster.v3.Cluster
       name: outbound|80||istio-egressgateway.istio-system.svc.cluster.local
 - '@type': type.googleapis.com/envoy.admin.v3.RoutesConfigDump
   dynamic_route_configs:
   ...
   - route_config:
       '@type': type.googleapis.com/envoy.config.route.v3.RouteConfiguration
       name: "80"
       virtual_hosts:
+      - domains:
+        - external.example.com
+        name: external.example.com:80
+        routes:
+        - decorator:
+            operation: external.example.com:80/*
+          match:
+            prefix: /
+          name: default
+          route:
+            cluster: outbound|80||external.example.com
+            ...
       ...
       - domains:
         - '*'
         name: allow_any
         routes:
         - match:
             prefix: /
           name: allow_any
           route:
             cluster: PassthroughCluster
             ...

[Diff 9] ServiceEntry 적용 전후 client Pod의 proxy-config

ServiceEntry는 외부 서비스를 Mesh의 Service Registry에 등록하며, Sidecar의 Outbound Cluster와 Route에 반영된다. external.example.com Cluster가 STRICT_DNS Type으로 생성되고, 80 Port Route Table에 해당 Host의 Virtual Host가 추가된다. Kubernetes Service의 Cluster가 EDS Type으로 istiod로부터 Endpoint 목록을 전달받는 것과 달리, STRICT_DNS Type Cluster는 Envoy가 직접 DNS를 조회하여 Endpoint를 얻는다.

적용 전에는 Mesh에 등록되지 않은 외부 Host로 향하는 요청이 Catch-all인 allow_any Virtual Host에 매칭되어 PassthroughCluster로 전달되었지만, 적용 후에는 앞에 추가된 전용 Virtual Host가 먼저 매칭되어 전용 Cluster를 통해 처리된다. allow_any Virtual Host 자체는 변하지 않고 그대로 남는다.

1.2.5. Sidecar

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
apiVersion: networking.istio.io/v1
kind: Sidecar
metadata:
  name: client
  namespace: default
spec:
  workloadSelector:
    labels:
      app: client
  egress:
  - hosts:
    - "./server-a.default.svc.cluster.local"

[Config 10] Sidecar Example

 - '@type': type.googleapis.com/envoy.admin.v3.ClustersConfigDump
   dynamic_active_clusters:
-  - cluster:
-      '@type': type.googleapis.com/envoy.config.cluster.v3.Cluster
-      name: outbound|15010||istiod.istio-system.svc.cluster.local
-      ...
-  - cluster:
-      name: outbound|443||kubernetes.default.svc.cluster.local
-      ...
-  - cluster:
-      name: outbound|53||kube-dns.kube-system.svc.cluster.local
-      ...
-  - cluster:
-      name: outbound|8080||server-b.default.svc.cluster.local
-      ...
-  - cluster:
-      name: outbound|9090||server-c.default.svc.cluster.local
-      ...
   - cluster:
       name: outbound|8080||server-a.default.svc.cluster.local
       ...
 - '@type': type.googleapis.com/envoy.admin.v3.ListenersConfigDump
   dynamic_listeners:
   ...
-  - active_state:
-      listener:
-        '@type': type.googleapis.com/envoy.config.listener.v3.Listener
-        ...
-        name: 0.0.0.0_9090
 - '@type': type.googleapis.com/envoy.admin.v3.RoutesConfigDump
   dynamic_route_configs:
   - route_config:
       name: "8080"
       virtual_hosts:
       - domains:
         - server-a.default.svc.cluster.local
         ...
-      - domains:
-        - server-b.default.svc.cluster.local
-        ...
-        name: server-b.default.svc.cluster.local:8080
       - domains:
         - '*'
         name: allow_any

[Diff 10] Sidecar 적용 전후 client Pod의 proxy-config

Sidecar CR은 Envoy에 새로운 설정을 추가하는 것이 아니라 Sidecar가 받는 설정의 범위를 제한한다. 기본적으로 모든 Sidecar는 Mesh 전체 서비스의 Cluster, Listener, Route를 받는데, egress hosts를 server-a로 제한하면 server-b, server-c를 포함한 나머지 모든 서비스의 Outbound 설정이 제거된다. 이때 설정의 단위에 따라 제거되는 모습이 다르다. Cluster는 Service 단위라 server-a를 제외한 모든 Cluster가 제거되고, server-c만 노출하던 9090 Port는 Listener 자체가 제거되며, server-a와 Port를 공유하던 server-b는 0.0.0.0_8080 Listener는 남고 "8080" Route Table의 Virtual Host만 제거된다. egress만 제한하는 예시이므로 Inbound 설정(virtualInbound Listener)은 변하지 않는다. 대규모 Cluster에서 Sidecar의 Memory 사용량과 xDS Push 비용을 줄이는 핵심 수단이다.

1.2.6. EnvoyFilter

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: add-response-header
  namespace: default
spec:
  workloadSelector:
    labels:
      app: server-a
  configPatches:
  - applyTo: HTTP_FILTER
    match:
      context: SIDECAR_INBOUND
      listener:
        filterChain:
          filter:
            name: envoy.filters.network.http_connection_manager
            subFilter:
              name: envoy.filters.http.router
    patch:
      operation: INSERT_BEFORE
      value:
        name: envoy.filters.http.lua
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.http.lua.v3.Lua
          inlineCode: |
            function envoy_on_response(response_handle)
              response_handle:headers():add("x-added-by-envoyfilter", "true")
            end

[Config 11] EnvoyFilter Example

         name: virtualInbound
         filter_chains:
         ...
         - filter_chain_match:          # 0.0.0.0_8080 mTLS Chain - the same Filter is inserted into all 4 inbound HTTP Chains
             destination_port: 8080
             transport_protocol: tls
             ...
           filters:
           - name: envoy.filters.network.http_connection_manager
             typed_config:
               '@type': type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
               ...
               http_filters:
               ...
               - name: istio.stats
                 typed_config:
                   '@type': type.googleapis.com/stats.PluginConfig
                   disable_host_header_fallback: true
+              - name: envoy.filters.http.lua
+                typed_config:
+                  '@type': type.googleapis.com/envoy.extensions.filters.http.lua.v3.Lua
+                  inline_code: |
+                    function envoy_on_response(response_handle)
+                      response_handle:headers():add("x-added-by-envoyfilter", "true")
+                    end
               - name: envoy.filters.http.router
                 typed_config:
                   '@type': type.googleapis.com/envoy.extensions.filters.http.router.v3.Router

[Diff 11] EnvoyFilter 적용 전후 server-a Pod의 proxy-config (virtualInbound Listener)

EnvoyFilter는 istiod가 생성한 Envoy 설정을 직접 Patch하는 CR로, 다른 CR이 추상화하지 않는 Envoy 기능에 접근할 수 있다. 예시는 server-a Sidecar의 Inbound HTTP Filter Chain에 Lua Filter를 삽입하여 응답 Header를 추가한다. context: SIDECAR_INBOUND는 Patch 대상을 Sidecar의 Inbound 설정으로 한정하며, Outbound 설정은 SIDECAR_OUTBOUND, Gateway Pod는 GATEWAY로 지정한다. applyTo: HTTP_FILTER는 HTTP Connection Manager의 http_filters 배열이 Patch 대상임을 의미한다.

operation: INSERT_BEFORE는 match의 subFilter로 지정한 기준 Filter 앞에 새 Filter를 삽입하는 연산이다. [Diff 11]에서 Lua Filter가 기준 Filter인 envoy.filters.http.router 바로 앞에 추가된 것을 확인할 수 있으며, subFilter를 지정하지 않으면 배열의 맨 앞에 삽입된다. 이처럼 EnvoyFilter는 Envoy 내부 구현에 직접 의존하므로 Istio Upgrade 시 깨질 수 있어 주의가 필요하다.

1.2.7. WorkloadEntry

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
apiVersion: networking.istio.io/v1
kind: ServiceEntry
metadata:
  name: vm-server
  namespace: default
spec:
  hosts:
  - vm.example.com
  ports:
  - number: 8080
    name: http
    protocol: HTTP
  resolution: STATIC
  location: MESH_INTERNAL
  workloadSelector:
    labels:
      app: vm-server
---
apiVersion: networking.istio.io/v1
kind: WorkloadEntry
metadata:
  name: vm-server
  namespace: default
spec:
  address: 10.10.10.10
  labels:
    app: vm-server

[Config 12] WorkloadEntry Example

 - '@type': type.googleapis.com/envoy.admin.v3.ClustersConfigDump
   dynamic_active_clusters:
   ...
+  - cluster:
+      '@type': type.googleapis.com/envoy.config.cluster.v3.Cluster
+      name: outbound|8080||vm.example.com
+      type: EDS
+      eds_cluster_config:
+        eds_config:
+          ads: {}
+        service_name: outbound|8080||vm.example.com
+      ...
 - '@type': type.googleapis.com/envoy.admin.v3.EndpointsConfigDump
   ...
+  - endpoint_config:
+      '@type': type.googleapis.com/envoy.config.endpoint.v3.ClusterLoadAssignment
+      cluster_name: outbound|8080||vm.example.com
+      endpoints:
+      - lb_endpoints:
+        - endpoint:
+            address:
+              socket_address:
+                address: 10.10.10.10
+                port_value: 8080
+          health_status: HEALTHY
+          load_balancing_weight: 1

[Diff 12] WorkloadEntry 적용 전후 client Pod의 proxy-config

WorkloadEntry는 Kubernetes Cluster 외부에서 동작하는 Workload를 Pod와 동일한 방식으로 Mesh에 등록하는 CR이다. 대표적인 대상은 Cluster 밖의 VM에서 동작하는 Server Process이다. 단독으로는 효과가 없고, workloadSelector로 이를 선택하는 ServiceEntry와 함께 사용해야 한다. Label이 매칭되면 WorkloadEntry의 address가 해당 Outbound Cluster의 Endpoint(EDS)로 등록되어, Pod의 Endpoint와 동일한 방식으로 LB 대상이 된다.

1.2.8. WorkloadGroup

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
apiVersion: networking.istio.io/v1
kind: WorkloadGroup
metadata:
  name: vm-server
  namespace: default
spec:
  metadata:
    labels:
      app: vm-server
  template:
    serviceAccount: default
    network: vm-network

[Config 13] WorkloadGroup Example

WorkloadGroup은 적용해도 Envoy 설정에 아무 변화가 없다. WorkloadGroup은 그 자체로 Workload를 Mesh에 등록하는 리소스가 아니라, 이후 생성될 WorkloadEntry의 Template이기 때문이다.

Kubernetes Cluster 외부에서 istio-agent를 실행하면 istio-agent가 istiod의 xDS Server에 접속하는데, 이때 자신이 속한 WorkloadGroup과 자신의 address를 함께 알린다. istiod는 해당 WorkloadGroup의 template(serviceAccount, network 등)에 전달받은 address를 채운 WorkloadEntry 오브젝트를 Kubernetes API Server에 생성하며, istio-agent와의 연결이 끊어진 뒤 유예 시간 동안 재연결이 없으면 자동으로 삭제한다. 이렇게 생성된 WorkloadEntry가 앞 절의 WorkloadEntry와 동일한 방식으로 Cluster의 Endpoint에 반영되므로, Envoy 설정의 변화는 이 시점에 비로소 나타난다.

1.2.9. ProxyConfig

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
apiVersion: networking.istio.io/v1beta1
kind: ProxyConfig
metadata:
  name: client
  namespace: default
spec:
  selector:
    matchLabels:
      app: client
  concurrency: 4

[Config 14] ProxyConfig Example

ProxyConfig도 적용 시점에는 동작 중인 Envoy에 변화가 없다. concurrency 같은 설정은 xDS로 동적 전달되는 것이 아니라 Envoy Bootstrap Configuration에 속하기 때문이다. Sidecar Injection 시점에 주입되므로, Pod를 재생성해야 반영된다.

1.2.10. PeerAuthentication

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
apiVersion: security.istio.io/v1
kind: PeerAuthentication
metadata:
  name: server-a
  namespace: default
spec:
  selector:
    matchLabels:
      app: server-a
  mtls:
    mode: STRICT

[Config 15] PeerAuthentication Example

         name: virtualInbound
         filter_chains:
         ...
         - filter_chain_match:
-            application_protocols:
-            - istio
-            - istio-peer-exchange
-            - istio-http/1.0
-            - istio-http/1.1
-            - istio-h2
             destination_port: 8080
             transport_protocol: tls
           filters:
           ... (inbound|8080|| mTLS Chain)
-        - filter_chain_match:
-            destination_port: 8080
-            transport_protocol: raw_buffer
-          filters:
-          ... (inbound|8080|| Plaintext Chain 전체 제거)

[Diff 15] PeerAuthentication 적용 전후 server-a Pod의 proxy-config (virtualInbound Listener)

PeerAuthentication은 selector로 선택된 Workload의 Inbound virtualInbound Listener의 Network Filter Chain에 반영된다. 기본값인 PERMISSIVE Mode에서는 Port마다 mTLS용 tls Chain과 Plaintext용 raw_buffer Chain이 함께 존재하지만, STRICT Mode로 변경하면 raw_buffer Chain이 모두 제거되어 mTLS가 아닌 연결은 수립 자체가 불가능해진다.

tls Chain의 application_protocols Match에 나열된 istio, istio-peer-exchange, istio-http/1.1, istio-h2는 Istio 전용 ALPN 값으로, 보내는 쪽 Sidecar가 mTLS Handshake 시 광고하여 Sidecar가 만든 mTLS 연결임을 알린다. PERMISSIVE Mode에서는 App이 자체적으로 TLS를 처리하는 연결도 같은 Port로 들어올 수 있으므로, 이 ALPN 조건으로 선별한 Sidecar mTLS 연결만 Envoy가 TLS Termination을 수행하여 복호화하고, 그 외의 TLS 연결은 암호화된 상태 그대로 App에 전달한다.

STRICT Mode에서는 이 Match 조건도 사라지는데, Plaintext Chain이 제거되어 더 이상 구분할 대상이 없고, Istio mTLS가 아닌 연결은 어차피 Client 인증서 검증에서 실패하기 때문이다.

1.2.11. RequestAuthentication

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
apiVersion: security.istio.io/v1
kind: RequestAuthentication
metadata:
  name: server-a
  namespace: default
spec:
  selector:
    matchLabels:
      app: server-a
  jwtRules:
  - issuer: "testing@secure.istio.io"
    jwksUri: "https://raw.githubusercontent.com/istio/istio/release-1.24/security/tools/jwt/samples/jwks.json"

[Config 16] RequestAuthentication Example

         name: virtualInbound
         filter_chains:
         ...
         - filter_chain_match:          # 0.0.0.0_8080 mTLS Chain - the same Filter is inserted into all 4 inbound HTTP Chains
             destination_port: 8080
             transport_protocol: tls
             ...
           filters:
           - name: envoy.filters.network.http_connection_manager
             typed_config:
               ...
               http_filters:
               - name: istio.metadata_exchange
                 ...
+              - name: envoy.filters.http.jwt_authn
+                typed_config:
+                  '@type': type.googleapis.com/envoy.extensions.filters.http.jwt_authn.v3.JwtAuthentication
+                  bypass_cors_preflight: true
+                  providers:
+                    origins-0:
+                      issuer: testing@secure.istio.io
+                      local_jwks:
+                        inline_string: '{ "keys":[ {"e":"AQAB","kid":"DHFbpoIU...","kty":"RSA","n":"..."} ] }'
+                      payload_in_metadata: payload
+                  rules:
+                  - match:
+                      prefix: /
+                    requires:
+                      requires_any:
+                        requirements:
+                        - provider_name: origins-0
+                        - allow_missing: {}
               - name: envoy.filters.http.grpc_stats
                 typed_config:
                   '@type': type.googleapis.com/envoy.extensions.filters.http.grpc_stats.v3.FilterConfig

[Diff 16] RequestAuthentication 적용 전후 server-a Pod의 proxy-config (virtualInbound Listener)

RequestAuthentication은 Sidecar의 Inbound HTTP Filter Chain에 jwt_authn Filter를 추가한다. CR에는 jwksUri를 지정했지만 Envoy 설정에는 local_jwks로 반영된다. istiod가 jwksUri의 JWKS(공개키 목록)를 대신 가져온 뒤, 키 내용을 jwt_authn Filter 설정의 inline_string 값에 그대로 담아 xDS로 배포하기 때문이다.

덕분에 각 Envoy는 외부 JWKS Endpoint에 직접 접근할 필요 없이 설정에 포함된 키로 바로 JWT를 검증할 수 있으며, 키 갱신도 istiod가 주기적으로 다시 가져와 xDS Push로 반영한다. 이 Filter는 요청의 JWT를 검증하여 유효하지 않으면 401로 거부하고, 유효하면 Claim 정보를 뒤의 Filter(AuthorizationPolicy의 RBAC 등)에서 사용할 수 있게 한다. allow_missing Rule에 의해 JWT가 없는 요청은 통과되므로, 미인증 요청 차단은 AuthorizationPolicy와 조합해야 한다.

1.2.12. AuthorizationPolicy

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
apiVersion: security.istio.io/v1
kind: AuthorizationPolicy
metadata:
  name: server-a
  namespace: default
spec:
  selector:
    matchLabels:
      app: server-a
  action: DENY
  rules:
  - to:
    - operation:
        paths: ["/admin"]

[Config 17] AuthorizationPolicy Example

         name: virtualInbound
         filter_chains:
         ...
         - filter_chain_match:          # 0.0.0.0_8080 mTLS Chain - the same Filter is inserted into all 4 inbound HTTP Chains
             destination_port: 8080
             transport_protocol: tls
             ...
           filters:
           - name: envoy.filters.network.http_connection_manager
             typed_config:
               ...
               http_filters:
               - name: istio.metadata_exchange
                 ...
+              - name: envoy.filters.http.rbac
+                typed_config:
+                  '@type': type.googleapis.com/envoy.extensions.filters.http.rbac.v3.RBAC
+                  rules:
+                    action: DENY
+                    policies:
+                      ns[default]-policy[server-a]-rule[0]:
+                        permissions:
+                        - and_rules:
+                            rules:
+                            - or_rules:
+                                rules:
+                                - url_path:
+                                    path:
+                                      exact: /admin
+                        principals:
+                        - and_ids:
+                            ids:
+                            - any: true
               - name: envoy.filters.http.grpc_stats
                 typed_config:
                   '@type': type.googleapis.com/envoy.extensions.filters.http.grpc_stats.v3.FilterConfig

[Diff 17] AuthorizationPolicy 적용 전후 server-a Pod의 proxy-config (virtualInbound Listener)

AuthorizationPolicy는 Sidecar의 Inbound HTTP Filter Chain에 rbac Filter를 추가한다. 예시는 /admin 경로 요청을 거부하는 DENY 정책으로, RBAC Filter의 Rule로 변환되어 매칭되는 요청은 403으로 거부된다. L7 속성(경로, Method 등)을 사용하는 정책이므로 HTTP Filter로 구현되며, TCP Port에는 별도 Network Filter가 사용된다.

1.2.13. Telemetry

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
apiVersion: telemetry.istio.io/v1
kind: Telemetry
metadata:
  name: server-a
  namespace: default
spec:
  selector:
    matchLabels:
      app: server-a
  accessLogging:
  - providers:
    - name: otel

[Config 18] Telemetry Example

         name: virtualInbound           # every Listener's Access Logger is replaced in the same way
         ...
           - name: envoy.filters.network.http_connection_manager
             typed_config:
               '@type': type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
               access_log:
-              - name: envoy.access_loggers.file
+              - name: envoy.access_loggers.open_telemetry
                 typed_config:
-                  '@type': type.googleapis.com/envoy.extensions.access_loggers.file.v3.FileAccessLog
-                  log_format:
-                    text_format_source:
-                      inline_string: |
-                        [%START_TIME%] "%REQ(:METHOD)% ... %ROUTE_NAME%
-                  path: /dev/stdout
+                  '@type': type.googleapis.com/envoy.extensions.access_loggers.open_telemetry.v3.OpenTelemetryAccessLogConfig
+                  body:
+                    string_value: |
+                      [%START_TIME%] "%REQ(:METHOD)% ... %ROUTE_NAME%
+                  common_config:
+                    grpc_service:
+                      envoy_grpc:
+                        authority: opentelemetry-collector.observability.svc.cluster.local
+                        cluster_name: outbound|4317||opentelemetry-collector.observability.svc.cluster.local
+                    log_name: otel_envoy_accesslog
+                    transport_api_version: V3

[Diff 18] Telemetry 적용 전후 server-a Pod의 proxy-config (모든 Listener의 Access Logger 교체)

Telemetry는 Inbound/Outbound 구분 없이 모든 Listener와 HTTP Connection Manager의 Access Logger, Tracing, Stats 설정에 반영된다. 예시 환경은 meshConfig의 accessLogFile로 전역 File Logger(/dev/stdout)가 켜져 있는 상태인데, Telemetry로 otel Provider(meshConfig의 extensionProviders에 정의된 OpenTelemetry ALS)를 지정하면 selector로 선택된 server-a Workload의 File Logger가 모두 OpenTelemetry Logger로 교체된다. Provider가 가리키는 Service가 Cluster에 존재해야 반영된다는 점에 주의한다.

1.2.14. WasmPlugin

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
apiVersion: extensions.istio.io/v1alpha1
kind: WasmPlugin
metadata:
  name: basic-auth
  namespace: default
spec:
  selector:
    matchLabels:
      app: server-a
  url: oci://ghcr.io/istio-ecosystem/wasm-extensions/basic_auth:1.12.0
  phase: AUTHN
  pluginConfig:
    basic_auth_rules:
    - prefix: /api
      request_methods:
      - GET
      credentials:
      - admin:admin

[Config 19] WasmPlugin Example

 - '@type': type.googleapis.com/envoy.admin.v3.EcdsConfigDump
+  ecds_filters:
+  - ecds_filter:
+      '@type': type.googleapis.com/envoy.config.core.v3.TypedExtensionConfig
+      name: extenstions.istio.io/wasmplugin/default.basic-auth
+      typed_config:
+        '@type': type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
+        config:
+          configuration:
+            '@type': type.googleapis.com/google.protobuf.StringValue
+            value: '{"basic_auth_rules":[{"credentials":["admin:admin"],"prefix":"/api","request_methods":["GET"]}]}'
+          name: default.basic-auth
+          vm_config:
+            code:
+              local:
+                filename: /var/lib/istio/data/<hash>/<hash>.wasm
+            runtime: envoy.wasm.runtime.v8
 - '@type': type.googleapis.com/envoy.admin.v3.ListenersConfigDump
   ...
         name: virtualInbound
         filter_chains:
         ...
         - filter_chain_match:          # 0.0.0.0_8080 mTLS Chain - the same Filter is inserted into all 4 inbound HTTP Chains
             destination_port: 8080
             transport_protocol: tls
             ...
           filters:
           - name: envoy.filters.network.http_connection_manager
             typed_config:
               ...
               http_filters:
               - name: istio.metadata_exchange
                 ...
+              - config_discovery:
+                  config_source:
+                    ads: {}
+                  type_urls:
+                  - type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
+                name: extenstions.istio.io/wasmplugin/default.basic-auth
               - name: envoy.filters.http.grpc_stats
                 typed_config:
                   '@type': type.googleapis.com/envoy.extensions.filters.http.grpc_stats.v3.FilterConfig

[Diff 19] WasmPlugin 적용 전후 server-a Pod의 proxy-config (ECDS, virtualInbound Listener)

WasmPlugin은 Inbound HTTP Filter Chain에 Wasm Filter를 추가하며, Filter의 실제 설정은 다른 Filter와 달리 ECDS (Extension Config Discovery Service)를 통해 별도 Resource로 전달된다. Wasm 모듈은 pilot-agent가 OCI Registry에서 대신 다운로드하여 로컬 경로로 변환 후 Envoy에 전달한다.

phase는 HTTP Filter Chain 내 삽입 위치를 단계로 지정하는 필드이다. AUTHN은 Istio 인증 Filter 앞, AUTHZ는 인증 Filter 뒤이자 인가 Filter(rbac) 앞, STATS는 인가 Filter 뒤이자 Stats Filter(istio.stats) 앞에 삽입되며, 지정하지 않으면 HTTP Filter Chain의 끝(Router Filter 앞)에 삽입된다. 예시는 phase: AUTHN이므로 [Diff 19]에서 항상 맨 앞에 위치하는 istio.metadata_exchange 바로 뒤에 삽입되었다. EnvoyFilter의 subFilter처럼 특정 Filter 이름에 의존하지 않고 단계로 위치를 지정하므로, Istio Upgrade에 더 안전한 확장 수단이다.

Envoy Architecture with Istio Envoy Configuration with xDS
