1. Istio Authorization Policy

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: [Name]
  namespace: [Namespace]
spec:
  selector:
    matchLabels:
      [key]: [value]
  action: [ALLOW | DENY | CUSTOM | AUDIT]
  rules:
...
[Text 1] Istio Authorization Policy Format

Istio의 Authorization Policy는 Pod의 Istio Sidecar가 주입된 Pod로 들어오는 요청을 거부/허용 할지를 결정하는 기능을 제공한다. [Text 1]은 Authorization Policy의 형식을 나타내고 있다. Authorization Policy는 크게 Selector, Action, Rule 3가지 요소로 구성되어 있다.

  • Selector : Selector는 Authorization Policy가 적용될 Pod를 지정한다. 만약 Selector가 지정되지 않으면 Authorization Policy는 Authorization Policy가 존재하는 Namespace 내의 모든 Pod에 적용된다. 본 글에서는 Selector에 의해서 Authorization Policy가 적용될 Pod를 Target Pod라고 지칭한다. Worklaod Pod 뿐만 아니라 Istio의 Ingress Gateway와 Egress Gateway도 Target Pod가 될 수 있다.
  • Rule : Rule은 Target Pod로 들어오는 요청의 조건을 지정한다.
  • Action : Action은 Rule에 의해서 Target Pod로 들어오는 요청을 거부/허용 할지 결정한다. ALLOW, DENY, CUSTOM, AUDIT 4가지 중에 하나를 선택할 수 있으며, 의미 그대로 ALLOW는 허용, DENY는 거부, CUSTOM은 사용자 정의 규칙을 의미한다. 마지막으로 AUDIT은 실제 Inbound Traffic을 제어하지는 않고 관련 로그만 남기는 역할을 수행한다.

Authorization Policy는 Target Pod로 들어오는 요청을 거부/허용하는, 즉 Ingress Traffic을 제어하는 기법이며 Outbound Traffic을 제어하는 기능은 제공하지 않는다. 또한 Authorization Policy는 Target Pod의 Sidecar로 동작중인 Envoy Proxy에서 동작하기 때문에, 만약 Target Pod에 Sidecar가 주입되지 않은 경우에는 동작하지 않으며 모든 요청이 허용된다. 또한 mTLS 설정이 필요한 Rule을 이용할 경우에는 Target Pod의 Sidecar뿐만 아니라, 요청을 시작하는 Pod에도 Sidecar가 주입되어 있어야 mTLS가 동작하기 때문에 Target Pod와 요청을 시작하는 Pod에 모두 Sidecar가 주입되어 있어야 한다.

1.1. 허용, 거부 처리 과정

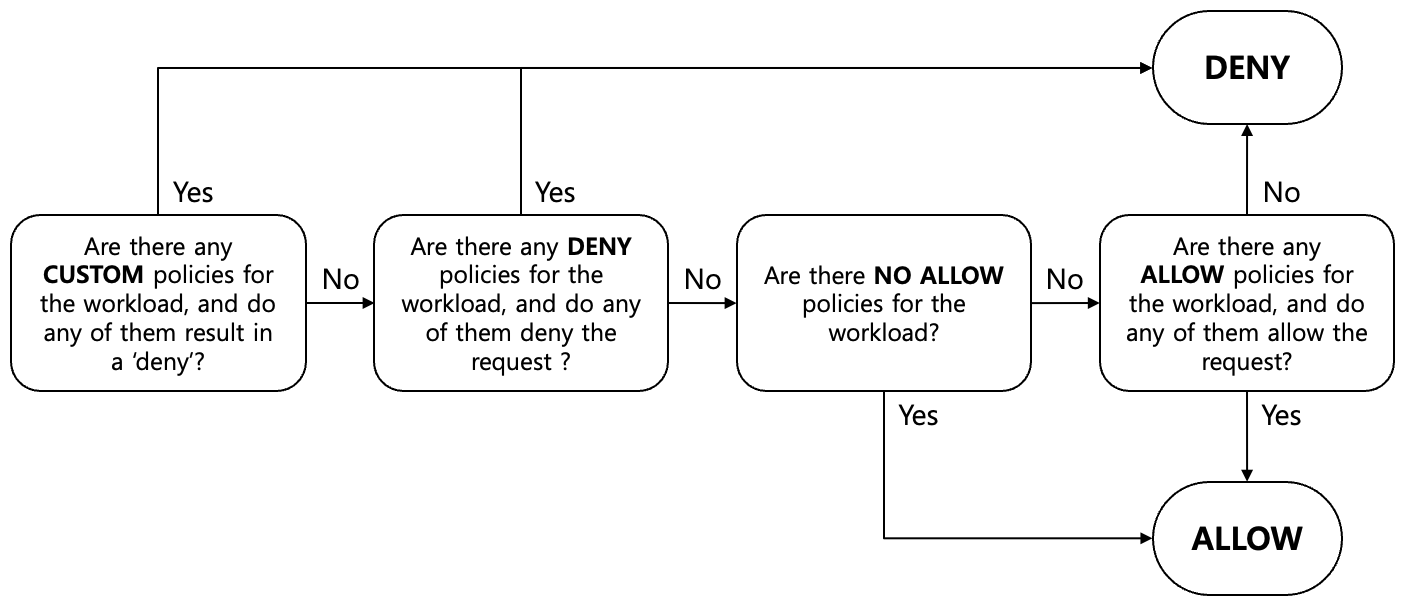

[Figure 1] Istio Authorization Process

[Figure 1] Istio Authorization Process

[Figure 1]은 Authorization Policy로 인해서 어떻게 Inbound Traffic의 허용 또는 거부가 결정되는 과정을 나타내고 있다. 허용 또는 거부 처리 과정은 Authorization Policy의 존재 여부와 어떤 Authorization Policy에 설정된 Action에 의해서 결정된다. 총 4단계의 처리 과정을 통해서 Inbound Traffic의 허용 또는 거부가 결정된다.

  1. 1 단계에서는 Target Pod (Workload)를 위한 CUSTOM Action의 Authorization Policy가 존재하고, 그 결과 거부가 결정되면 해당 요청은 거부된다. 반면에 허용된다면 2단계로 진행된다.
  2. 2 단계에서는 Target Pod (Workload)를 위한 DENY Action의 Authorization Policy가 존재하고 Rule과 일치한 요청이라면, 해당 요청은 거부된다. 만약 아니라면 3단계로 진행된다.
  3. 3 단계에서는 Target Pod (Workload)를 위한 ALLOW Action의 Authoration Policy가 아무것도 존재하지 않는다면, 요청은 허용된다. 만약 Selector에 의해서 선택된 특정 Pod를 위한 ALLOW Action의 Authorization Policy가 존재한다면 4단계로 진행된다.
  4. 4 단계에서는 Target Pod (Workload)를 위한 ALLOW Action의 Authoration Policy의 Rule과 일치한 요청이라면 요청은 허용된다. 만약 Rule과 일치하지 않는다면 요청은 거부된다.

1.2. Rule

하나의 Authorization Policy는 다수의 Rule을 포함할 수 있으며, 하나의 Rule은 from, to, when 3가지 요소로 구성되어 있다. 다수의 Rule이 존재할 경우 하나의 Rule만 만족하면 조건이 성립되는 OR 조건으로 동작하며, 하나의 Rule안에 다수의 조건이 존재할 경우 모든 조건을 만족해야 조건이 성립되는 AND 조건으로 동작한다.

1.2.1. From

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: from-rule
  namespace: default
spec:
  selector:
    matchLabels:
      app: my-service
  action: ALLOW
  rules:
  - from:
    - source:
        namespaces: ["test"]
        ipBlocks: ["10.0.0.0/24", "20.0.0.20"]
        principals: ["cluster.local/ns/default/sa/user"]
    - source:
        requestPrincipals: ["example.com/sub"]
        remoteIpBlocks: ["20.0.0.0/24"]
[Text 2] from Rule Example

[Text 2]는 From Rule의 예제를 나타내고 있다. From Rule은 Target Pod로 요청을 전달할 수 있는 외부 주체를 정의한다. From Rule에는 다수의 Source가 존재할 수 있으며, 하나의 Source에는 namespace, ipBlocks, serviceAccounts, principals, requestPrincipals, remoteIpBlocks 6가지의 조건과 not Prefix를 붙인 notNamespace, notIpBlocks, notServiceAccounts, notPrincipals, notRequestPrincipals, notRemoteIpBlocks 6가지의 조건 총 12가지의 조건을 이용할 수 있으며, not Prefix를 붙인 조건은 해당 조건을 만족하지 않는 경우를 의미한다.

  • namespaces : 요청 시작이 가능한 Pod의 Namespace를 지정한다. 동작하기 위해서는 mTLS 설정이 필요하다.
  • ipBlocks : 요청을 시작하는 주체의 IP를 지정한다. 여기서 IP는 IP Header의 Source IP를 의미한다. CIDR 또는 단일 IP 형태로 지정할 수 있다.
  • serviceAccounts : 요청 시작이 가능한 특정 Namespace의 Service Account를 이용하는 Pod를 지정한다. [namespace]/[serviceaccount] 형태로 Namespace와 Service Account를 지정한다. 예를 들어 default/user는 default Namespace에서 user라는 Service Account를 이용하는 Pod를 의미한다. 동작하기 위해서는 mTLS 설정이 필요하다.
  • principals : 요청 시작이 가능한 특정 Namespace의 Service Account를 이용하는 Pod를 지정한다. cluster.local/ns/[namespace]/sa/[serviceaccount] 형태로 Namespace와 Service Account를 지정한다. 예를 들어 cluster.local/ns/default/sa/user는 default Namespace에서 user라는 Service Account를 이용하는 Pod를 의미한다. 동작하기 위해서는 mTLS 설정이 필요하다.
  • requestPrincipals : 요청을 허용할 JWT Token의 정보를 지정한다. "[ISS]/[SUB]" 형태로 Issuer와 Subject를 지정한다. 예를 들어 example.com/sub는 Issuer가 example.com이고 Subject가 sub인 JWT Token을 의미한다.
  • remoteIpBlocks : 요청을 시작하는 주체의 IP를 지정한다. 여기서 IP는 X-Forwarded-For Header에 저장된 Source IP를 의미한다.

다수의 Source가 존재할 경우 하나의 Source만 만족하면 조건이 성립되는 OR 조건으로 동작하며, 하나의 Source안에 다수의 조건이 존재할 경우 모든 조건을 만족해야 조건이 성립되는 AND 조건으로 동작한다. 따라서 [Text 2]의 경우에는 Target Pod로 test Namespace에서 user라는 Service Account를 이용하는 Pod에서 10.0.0.0/24나 20.0.0.20 IP로 연결을 시작하는 경우, 또는 example.com/sub라는 Subject를 가진 JWT Token을 이용하는 경우 요청을 허용한다.

1.2.2. To

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: to-rule
  namespace: default
spec:
  selector:
    matchLabels:
      app: my-service
  action: DENY
  rules:
  - to:
    - operation:
        methods: ["GET", "POST"]
        paths: ["/v1/users"]
        hosts: ["api.example.com", "api.example2.com"]
        ports: [80, 443]
    - operation:
        methods: ["GET", "POST", "DELETE"]
        hosts: ["api.ssup.com", "api.ssup2.com"]
        ports: [443]
[Text 3] to Rule Example

[Text 3]는 To Rule의 예제를 나타내고 있다. To Rule은 외부 주체에서 Target Pod에 전송하는 요청의 조건을 지정한다. To Rule에는 다수의 Operation이 존재할 수 있으며, 하나의 Operation에는 methods, paths, hosts, ports 4가지의 조건과 not Prefix를 붙인 notMethods, notPaths, notHosts, notPorts 4가지의 조건 총 8가지의 조건을 이용할 수 있으며, not Prefix를 붙인 조건은 해당 조건을 만족하지 않는 경우를 의미한다.

다수의 Operation이 존재할 경우 하나의 Operation만 만족하면 조건이 성립되는 OR 조건으로 동작하며, 하나의 Operation안에 다수의 조건이 존재할 경우 모든 조건을 만족해야 조건이 성립되는 AND 조건으로 동작한다. 따라서 [Text 3]의 경우에는 Target Pod로 api.example.com, api.example2.com Hostname으로 GET, POST 메서드를 이용하여 /v1/users Path로 요청을 전송하는 경우, 또는 api.ssup.com, api.ssup2.com Hostname으로 GET, POST, DELETE 메서드를 이용하여 443 포트로 요청을 전송하는 경우 요청을 거부한다.

1.2.3. When

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: when-rule
  namespace: default
spec:
  selector:
    matchLabels:
      app: my-service
  action: ALLOW
  - from:
    - source:
        namespaces: ["test"]
    - source:
        principals: ["cluster.local/ns/default/sa/user"]
    to:
    - operation:
        methods: ["GET"]
        paths: ["/info*"]
    - operation:
        methods: ["POST"]
        paths: ["/data"]
    when:
    - key: request.auth.claims[iss]
      values: ["https://accounts.google.com"]
[Text 4] when Rule Example

[Text 4]는 When Rule의 예제를 나타내고 있다. When Rule은 From Rule과 To Rule 사이에서 세밀한 조건을 지정하는데 이용한다. 다수의 Key/Value를 이용하여 조건을 설정할 수 있으며, 다수의 Key/Value가 설정되는 경우에는 하나의 Key/Value가 설정된 조건을 만족하는 경우에만 조건이 성립되는 OR 조건으로 동작한다.

when의 key/value에 이용할수 있는 조건은 Link에서 확인할 수 있으며, from rule과 to rule에서도 이용 가능한 IP, Namespace, JWT Token의 정보를 설정할 수 있는걸 확인할 수 있다. 따라서 from과 to를 이용하지 않고 when만을 이용하여 조건을 설정하는것도 가능은 하다. 다만 일반적으로 when만 이용하여 조건을 지정하는 경우는 드물며, from과 to를 활용하여 큰 범위의 조건을 지정하고 세밀한 조건은 when에서 지정하는 것이 일반적인 방법이다.

1.3. Custom Action

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

apiVersion: security.istio.io/v1
kind: AuthorizationPolicy
metadata:
  name: custom-authz
  namespace: istio-system
spec:
  selector:
    matchLabels:
      app: istio-ingressgateway
  action: CUSTOM
  provider:
    name: "custom-authz"
  rules:
  - to:
    - operation:
        paths: ["/v1/users"]
[Text 5] Custom Action Example

[Text 5]는 Custom Action의 예제를 나타내고 있다. Custom Action은 사용자가 직접 정의한 조건을 이용하여 요청을 거부/허용 할 수 있는 기능을 제공한다. Authorization Rules를 통해서 제어할수 없는 조건을 Custom Action을 통해서 제어하는 한다. 일반적으로 Istio의 Ingress Gateway에 붙여 별도의 인증 시스템을 연동하는 경우에 많이 이용된다. [Text 5]의 예시도 Selector에 의해서 Istio의 Ingress Gateway에 붙은 Custom Action인 것을 확인할 수 있다. Custom Action에서 허용되더라도 Custom Action뒤에 처리되는 Deny, Allow Authorization Policy에 의해서 요청이 거부될 수도 있다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

apiVersion: v1
kind: ConfigMap
metadata:
  name: istio
  namespace: istio-system
data:
  mesh: |-
    extensionProviders:
    - name: "custom-authz"
      envoyExtAuthzHttp:
        service: "custom-authz.istio-system.svc.cluster.local"
        port: "8000"
        includeRequestHeadersInCheck: ["custom-authz"]
[Text 6] Istio ConfigMap Example for extensionProviders Example

Authorization Policy의 Provider는 Custom Action의 Custom Logic을 처리하는 곳을 지정하며, Provider는 Istio의 Mesh Config에 정의되어 있다. [Text 6]은 Provider가 정의된 Mesh Config의 예제를 나타내고 있다. custom-authz라는 Provider가 정의되어 있으며, 이 Provider는 istio-system Namespace에 존재하는 custom-authz라는 Service에 8000 포트로 요청을 전송하여 요청 거부/허용을 결정한다. includeRequestHeadersInCheck을 통해서 요청 거부/허용을 결정하기 위해서 반드시 필요한 Header를 지정할 수 있으며, 예제에서는 custom-authz Header를 지정하고 있다. Provider가 200 응답을 반환하면 요청은 허용되며, 200외의 응답을 반환하면 요청은 거부된다.

1.4. vs Network Policy

Authorzation Policy는 Target Pod로 전송되는 요청의 거부/허용 여부를 결정하는 반면에, Network Policy는 Target Pod의 Inbound/Outbound Traffic을 제어하는데 이용한다. Authorzation Policy는 L7 Layer에서 동작하기 때문에 HTTP Header 정보를 기반으로 요청의 거부/허용 여부를 결정하는 반면에, Network Policy는 L3/L4 Layer에서 동작하기 때문에 IP, Port 정보를 기반으로 Inbound/Outbound Traffic을 제어한다. Authorization Policy는 Istio의 Envoy Proxy에서 동작하는 반면에, Network Policy는 Kubernetes의 CNI Plugin에서 동작한다.
