Istio Gateway API

Istio가 Kubernetes Gateway API를 어떻게 구현하여 동작하는지 분석한다. 분석한 Istio의 Version은 1.31이고, Gateway API의 Version은 v1.6이다.

1. Istio Gateway API

Istio는 자체 Traffic 관리 API인 Gateway, VirtualService Resource를 제공하지만, Kubernetes 표준 API인 Gateway API의 구현체 역할도 수행한다. Istio는 향후 Gateway API를 기본 Traffic 관리 API로 전환할 계획이며, 신규 기능인 Ambient Mode의 Waypoint도 Gateway API를 기반으로 동작한다. Gateway API의 CRD는 Istio에 포함되어 있지 않기 때문에 별도로 설치되어야 하며, CRD가 설치되어 있으면 istiod가 Gateway API Resource를 Watch하여 처리하기 때문에 별도의 Controller 설치는 필요하지 않다.

[Figure 1]은 Istio Gateway API의 구성을 나타내고 있다. istiod의 Gateway API Controller는 각 Namespace에 생성된 Gateway, HTTPRoute 같은 Gateway API Resource를 Watch하여 내부의 Istio Gateway, VirtualService 설정으로 변환하며, 변환된 설정은 crdclient가 Watch하는 Istio CR의 설정, Service Registry가 Watch하는 Kubernetes Service, Endpoints 정보와 함께 PushContext로 모인다.

이후 ConfigGenerator는 PushContext에 모인 Gateway 설정을 Envoy의 Listener 설정으로, VirtualService 설정을 Envoy의 Route 설정으로 변환하며, DiscoveryServer는 변환된 설정을 xDS를 통해서 Ingress/Egress Gateway와 Sidecar를 포함한 모든 Envoy에 전달한다. 설정을 전달받은 Envoy는 [Figure 1]의 Traffic 흐름과 같이 Cluster 외부에서 유입되는 Traffic을 Gateway에서 수신하여 App의 Sidecar로 전달하고, App 사이의 Traffic은 Sidecar 사이에서 직접 전달한다. 따라서 Gateway API를 이용해도 실제 Traffic 처리 방식은 Istio API를 이용하는 경우와 동일하다.

istiod의 Gateway Deployment Controller는 Gateway Resource를 Watch하여 Envoy가 동작하는 Deployment와 Traffic을 수신하는 Service를 직접 생성하는 역할을 수행한다. [Figure 1]의 gateway Namespace처럼 gateway-external, gateway-internal Gateway를 생성하면 각각 external-gateway, internal-gateway Service와 Deployment가 생성되며, 이를 통해서 필요한 Namespace에 다수의 Gateway를 두고 이용할 수 있다.

GatewayClass	용도
`istio`	Cluster 외부의 Traffic을 수신하는 일반 Gateway
`istio-remote`	원격 Cluster에 존재하여 istiod가 직접 배포하지 않는 Gateway
`istio-waypoint`	Ambient Mode에서 L7 Traffic을 처리하는 Waypoint
`istio-east-west`	Ambient Mode의 Multi-Cluster 구성에서 Cluster 간 Traffic을 수신하는 Gateway

[Table 1] Istio가 제공하는 GatewayClass 종류

[Table 1]은 Istio가 제공하는 GatewayClass의 종류를 나타내고 있다. 일반적인 Ingress Gateway 용도로는 istio GatewayClass를 이용하며, 나머지 GatewayClass는 Multi-Cluster 구성이나 Ambient Mode에서 이용된다. Sidecar Mode로 설치하는 경우에는 istio, istio-remote GatewayClass만 생성되며, istio-waypoint와 istio-east-west GatewayClass는 Ambient Mode로 설치하는 경우에 생성된다. istio-east-west GatewayClass는 아직 실험 단계의 기능이다.

1.1. Test 환경 구축

# Create kind cluster
$ kind create cluster --name istio-gateway-api

# Install gateway api CRDs (v1.6.0 standard channel)
$ kubectl apply -f https://github.com/kubernetes-sigs/gateway-api/releases/download/v1.6.0/standard-install.yaml

# Install istio (minimal profile, sidecar mode)
$ istioctl install --set profile=minimal -y

[Shell 1] Test 환경 구성

$ kubectl get gatewayclass
NAME           CONTROLLER                    ACCEPTED   AGE
istio          istio.io/gateway-controller   True       5s
istio-remote   istio.io/unmanaged-gateway    True       5s

[Shell 2] GatewayClass 확인

이후 본문의 동작 확인은 [Shell 1]과 같이 kind Cluster에 Gateway API v1.6.0 Standard Channel CRD와 Istio 1.31.0을 minimal Profile의 Sidecar Mode로 설치하여 수행한다. istiod가 설치되면 GatewayClass도 함께 생성되기 때문에, [Shell 2]의 GatewayClass 목록을 통해서 Istio가 Gateway API 구현체로 정상 설치된 것을 확인할 수 있다. istio, istio-remote GatewayClass가 생성되어 있으며, Ambient Mode를 설치하지 않았기 때문에 istio-waypoint GatewayClass는 존재하지 않는다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
apiVersion: v1
kind: Namespace
metadata:
  name: gateway-namespace
---
apiVersion: v1
kind: Namespace
metadata:
  name: server-namespace
  labels:
    istio-injection: enabled
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: server-v1
  namespace: server-namespace
spec:
  replicas: 1
  selector:
    matchLabels:
      app: server
      version: v1
  template:
    metadata:
      labels:
        app: server
        version: v1
    spec:
      containers:
      - name: http-echo
        image: hashicorp/http-echo:1.0
        args:
        - -text=server-v1
        - -listen=:8080
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: server-v1
  namespace: server-namespace
spec:
  selector:
    app: server
    version: v1
  ports:
  - name: http
    port: 8080
    targetPort: 8080
---
# server-v2 Deployment and Service are identical to server-v1 except the version label and text
apiVersion: v1
kind: Service
metadata:
  name: server
  namespace: server-namespace
spec:
  selector:
    app: server
  ports:
  - name: http
    port: 8080
    targetPort: 8080
---
apiVersion: v1
kind: Pod
metadata:
  name: client
  namespace: server-namespace
  labels:
    app: client
spec:
  containers:
  - name: curl
    image: curlimages/curl:8.10.1
    command: ["sleep", "infinity"]

[File 1] Test Workload 구성

$ kubectl -n server-namespace get pods,services
NAME                              READY   STATUS    RESTARTS   AGE
pod/client                        2/2     Running   0          3h20m
pod/server-v1-7cf5688dfc-rcw7t    2/2     Running   0          3h20m
pod/server-v2-69bf76f867-htddz    2/2     Running   0          3h20m

NAME                TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
service/server      ClusterIP   10.96.4.246     <none>        8080/TCP   3h20m
service/server-v1   ClusterIP   10.96.255.26    <none>        8080/TCP   3h20m
service/server-v2   ClusterIP   10.96.153.106   <none>        8080/TCP   3h20m

[Shell 3] Test Workload 확인

Test Workload는 [File 1]과 같이 자신의 이름을 응답하는 server-v1, server-v2 Deployment와 Service, 두 Deployment의 Pod를 모두 선택하는 server Service, 요청을 전송하는 client Pod로 구성하며, [File 1]을 적용하면 [Shell 3]과 같이 server-namespace Namespace에 Test Workload가 생성된 것을 확인할 수 있다. server-namespace Namespace에는 istio-injection Label이 설정되어 있기 때문에, 모든 Pod의 READY가 2/2로 Sidecar가 주입된 것을 확인할 수 있다. Gateway는 gateway-namespace Namespace에 생성한다.

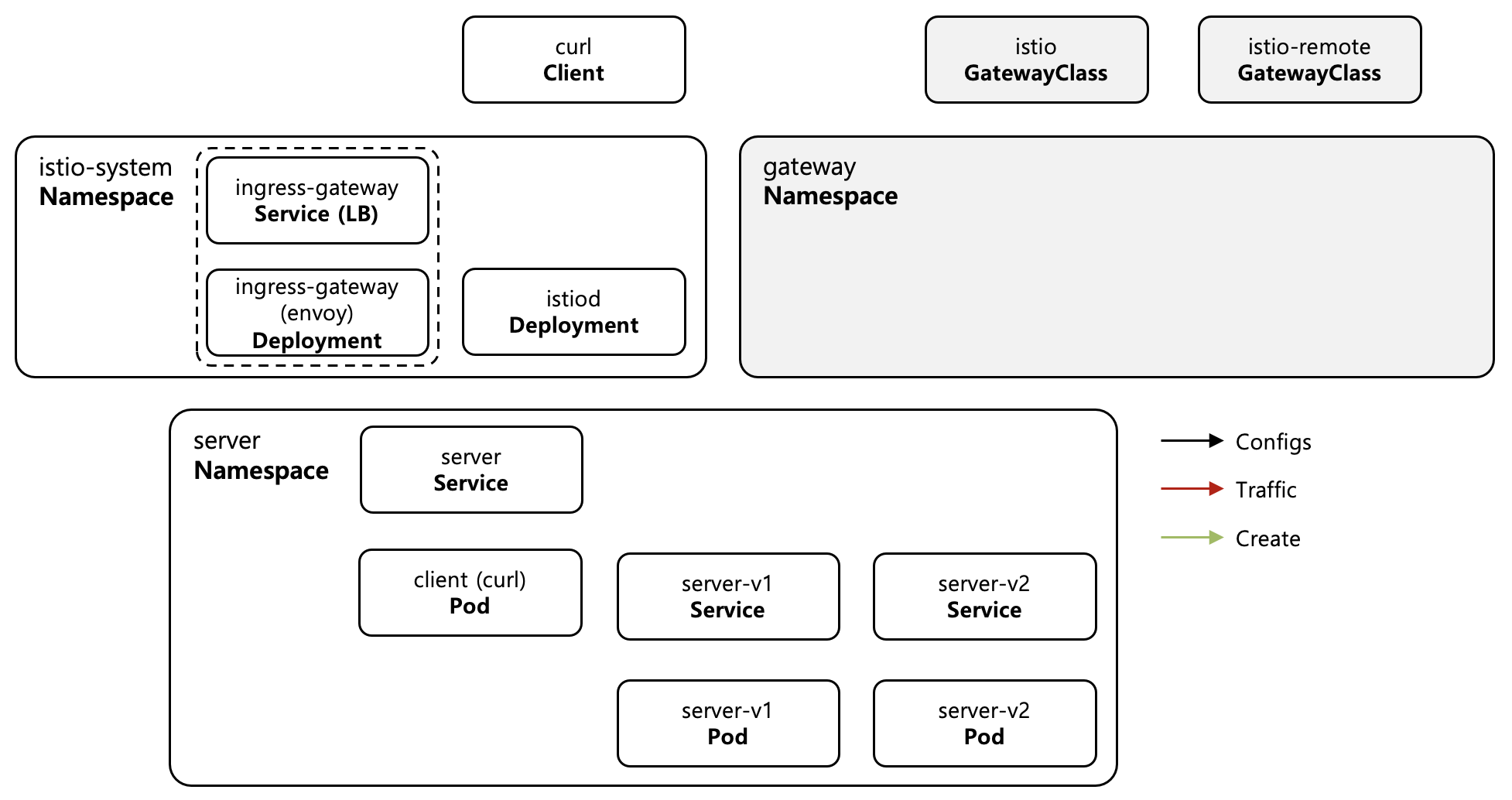

[Figure 2]는 구축된 Test 환경을 나타내고 있다. gateway-namespace Namespace는 Gateway가 배포될 위치로 아직 비어 있으며, istio-system Namespace의 Ingress Gateway는 기존 Ingress Gateway 이용 방식을 확인하는 과정에서 직접 배포하기 때문에 점선으로 표시되어 있다. Cluster 외부의 curl Client는 Gateway를 통해서 Test Workload로 요청을 전송한다.

1.2. Ingress Gateway 구성

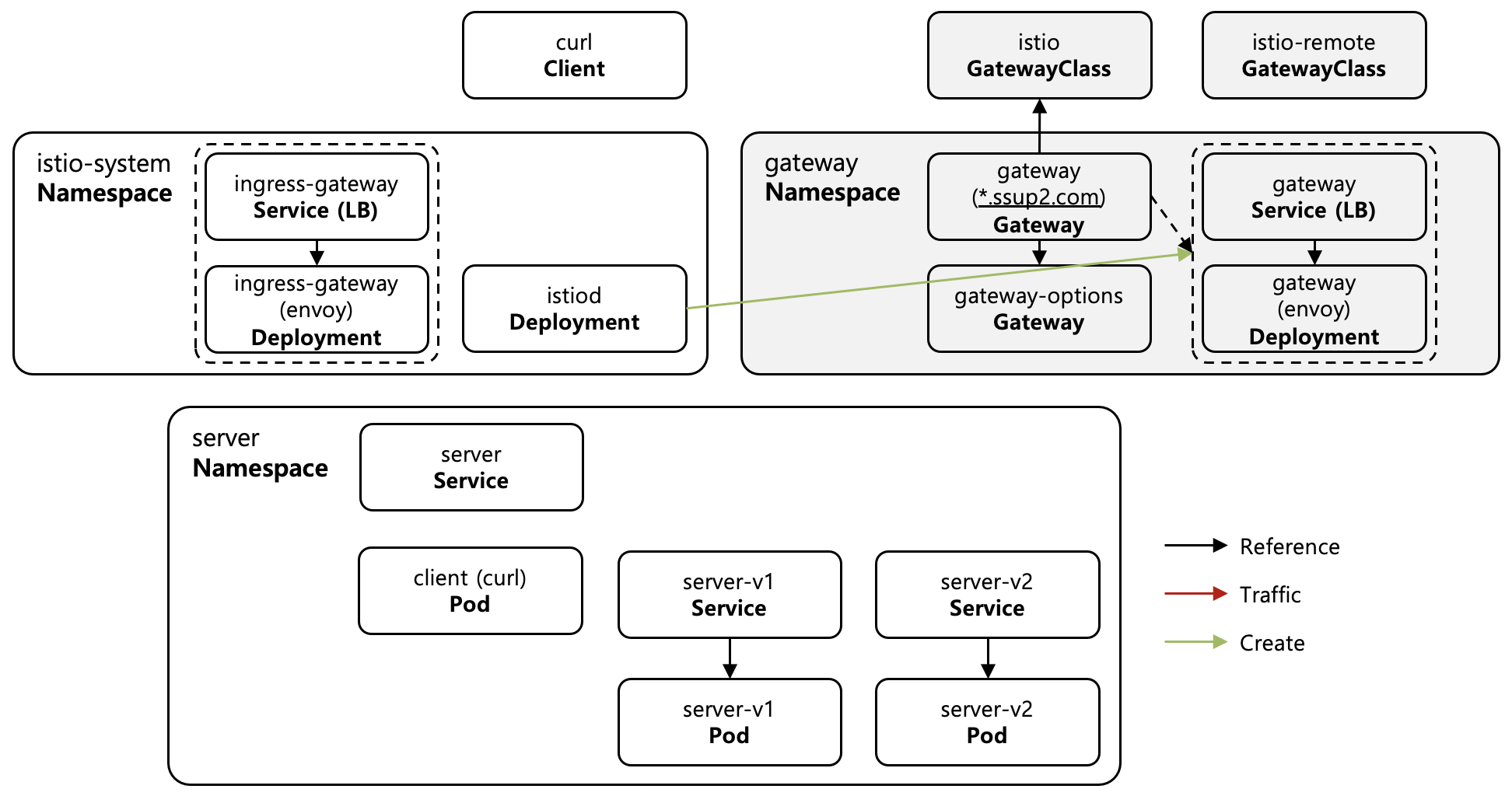

1.2.1. Gateway CR을 통한 배포

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: gateway
  namespace: gateway-namespace
spec:
  gatewayClassName: istio
  listeners:
  - name: http
    protocol: HTTP
    port: 80
    hostname: "*.ssup2.com"
    allowedRoutes:
      namespaces:
        from: All
  infrastructure:
    parametersRef:
      group: ""
      kind: ConfigMap
      name: gateway-options

[File 2] Gateway 예제

Istio API의 Gateway Resource는 이미 배포되어 있는 Ingress Gateway의 설정만 정의하기 때문에 Ingress Gateway를 Helm Chart나 IstioOperator를 통해서 별도로 배포해야 하지만, Gateway API의 Gateway Resource는 설정뿐만 아니라 배포까지 담당한다. [File 2]와 같이 istio GatewayClass를 이용하는 Gateway를 생성하면 istiod는 [Figure 3]과 같이 [Gateway 이름]-[GatewayClass 이름] 형태의 이름을 갖는 Deployment와 Service를 자동으로 생성한다. 생성된 Deployment의 Pod에서는 Envoy가 동작하며, istiod로부터 xDS를 통해서 설정을 전달받는다. Service의 Type은 기본적으로 LoadBalancer로 설정되며, networking.istio.io/service-type Annotation을 통해서 변경할 수 있다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
apiVersion: v1
kind: ConfigMap
metadata:
  name: gateway-options
  namespace: gateway-namespace
data:
  deployment: |
    spec:
      replicas: 3
      template:
        spec:
          containers:
          - name: istio-proxy
            resources:
              requests:
                cpu: 500m
                memory: 512Mi
  service: |
    spec:
      type: ClusterIP

[File 3] Gateway 배포 Customize를 위한 ConfigMap 예제

자동 배포되는 Deployment와 Service는 Gateway의 infrastructure 설정을 통해서 Customize할 수 있다. infrastructure의 labels, annotations에 명시된 값은 생성되는 Resource에 그대로 전파되며, parametersRef에는 [File 3]과 같은 ConfigMap을 명시할 수 있다. ConfigMap에는 deployment, service, serviceAccount, horizontalPodAutoscaler, podDisruptionBudget Key를 정의할 수 있으며, 각 Key의 내용은 Strategic Merge Patch 방식으로 생성되는 Resource에 반영된다. Cluster 전체에 적용되는 기본값은 istio-system Namespace에 gateway.istio.io/defaults-for-class Label을 갖는 ConfigMap을 통해서 GatewayClass 단위로 설정할 수 있다.

$ kubectl -n gateway-namespace get gateway,deployment,service
NAME                                        CLASS   ADDRESS                                             PROGRAMMED   AGE
gateway.gateway.networking.k8s.io/gateway   istio   gateway-istio.gateway-namespace.svc.cluster.local   True         25s

NAME                            READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/gateway-istio   3/3     3            3           25s

NAME                    TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)            AGE
service/gateway-istio   ClusterIP   10.96.214.92   <none>        15021/TCP,80/TCP   25s

$ kubectl -n gateway-namespace get deployment gateway-istio -o jsonpath='{.spec.template.spec.containers[0].resources.requests}'
{"cpu":"500m","memory":"512Mi"}

[Shell 4] Gateway 자동 배포 확인

[File 2]의 Gateway와 [File 3]의 ConfigMap을 실제로 적용하면 [Shell 4]와 같이 gateway-istio Deployment와 Service가 자동으로 생성된 것을 확인할 수 있다. ConfigMap의 내용에 따라서 Deployment의 Replica는 3개로, istio-proxy Container의 resources는 명시된 값으로, Service의 Type은 ClusterIP로 생성되어 parametersRef를 통한 Customize가 반영된 것도 확인할 수 있다. kind Cluster에는 LoadBalancer가 존재하지 않기 때문에 Service의 Type을 ClusterIP로 변경하였으며, Gateway의 ADDRESS에는 생성된 Service의 Domain 주소가 설정된다.

1.2.2. 기존 Ingress Gateway 이용

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
apiVersion: v1
kind: Service
metadata:
  name: istio-ingressgateway
  namespace: istio-system
spec:
  type: ClusterIP
  selector:
    istio: ingressgateway
  ports:
  - name: http
    port: 80
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: istio-ingressgateway
  namespace: istio-system
spec:
  selector:
    matchLabels:
      istio: ingressgateway
  template:
    metadata:
      annotations:
        inject.istio.io/templates: gateway
      labels:
        istio: ingressgateway
        sidecar.istio.io/inject: "true"
        gateway.networking.k8s.io/gateway-name: gateway-ingress
    spec:
      containers:
      - name: istio-proxy
        image: auto

[File 4] Gateway Injection을 이용한 Ingress Gateway 배포 예제

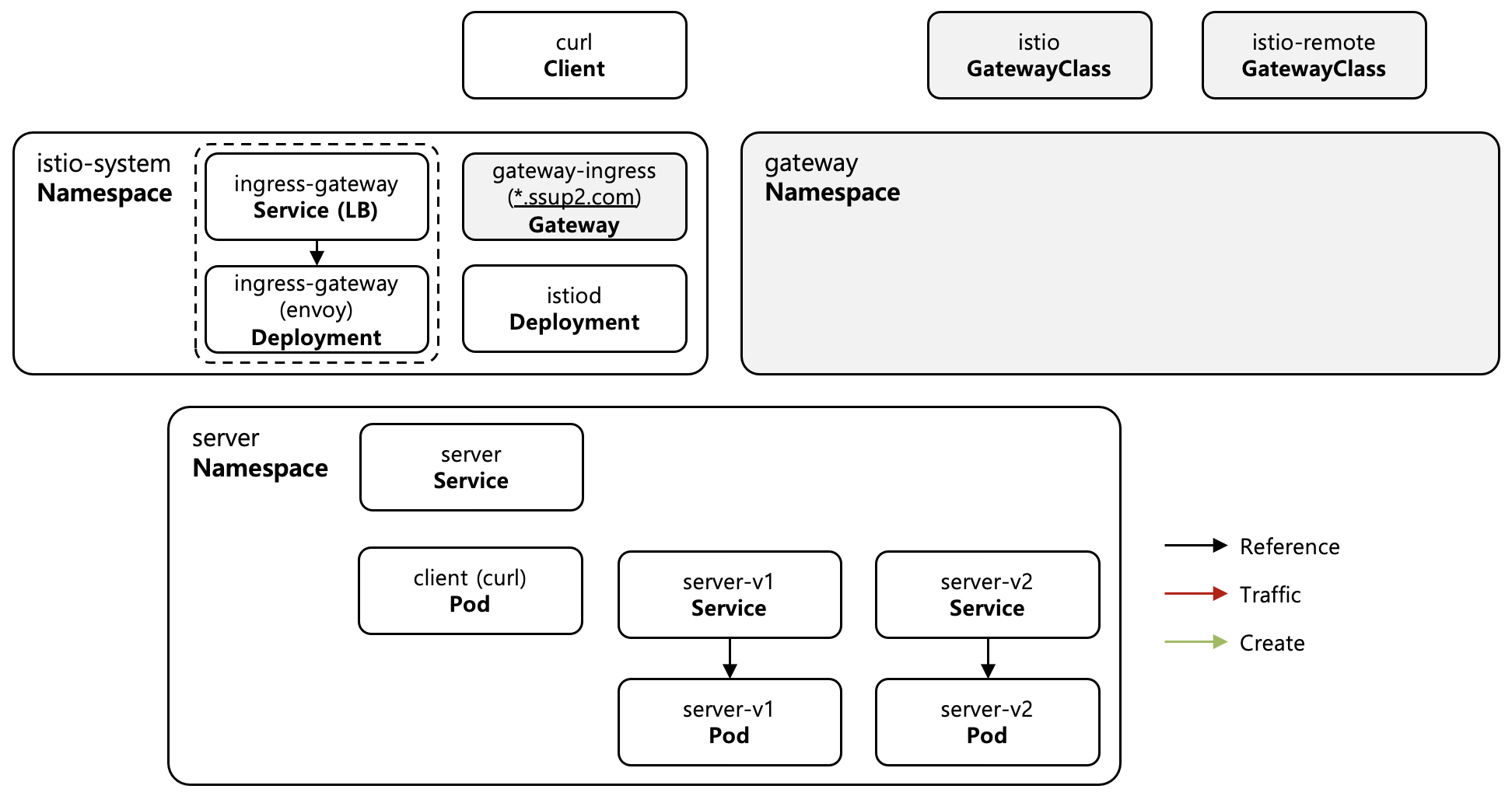

자동 배포를 이용하지 않고 기존에 배포되어 있는 Ingress Gateway에 Gateway API의 설정만 적용할 수도 있다. [File 4]는 Gateway Injection 방식으로 Ingress Gateway를 직접 배포하는 예제를 나타내고 있으며, Pod에 설정된 sidecar.istio.io/inject Label과 inject.istio.io/templates Annotation에 따라서 istiod의 Injection Webhook이 istio-proxy Container를 Gateway 용도의 Proxy로 생성한다. gateway.networking.k8s.io/gateway-name Label에는 연결될 Gateway의 이름을 명시하며, Label이 설정되어야 Gateway에 연결된 Route와 Policy가 정상적으로 적용된다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: gateway-ingress
  namespace: istio-system
spec:
  gatewayClassName: istio
  addresses:
  - type: Hostname
    value: istio-ingressgateway.istio-system.svc.cluster.local
  listeners:
  - name: http
    protocol: HTTP
    port: 80
    hostname: "*.ssup2.com"
    allowedRoutes:
      namespaces:
        from: All

[File 5] 기존 Ingress Gateway를 이용하는 Gateway 예제

$ kubectl -n istio-system get gateway,deployment,service
NAME                                                CLASS   ADDRESS                                               PROGRAMMED   AGE
gateway.gateway.networking.k8s.io/gateway-ingress   istio   istio-ingressgateway.istio-system.svc.cluster.local   True         10s

NAME                                   READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/istio-ingressgateway   1/1     1            1           16m
deployment.apps/istiod                 1/1     1            1           16d

NAME                                  TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                                 AGE
service/istio-ingressgateway          ClusterIP   10.96.230.0     <none>        80/TCP                                  16m
service/istiod                        ClusterIP   10.96.229.61    <none>        15010/TCP,15012/TCP,443/TCP,15014/TCP   16d
service/istiod-revision-tag-default   ClusterIP   10.96.145.230   <none>        15010/TCP,15012/TCP,443/TCP,15014/TCP   16d

[Shell 5] 기존 Ingress Gateway를 이용하는 Gateway 확인

[File 5]와 같이 Gateway의 addresses에 Ingress Gateway Service의 이름을 Hostname Type으로 명시하면, [Figure 4]와 같이 istiod는 Deployment와 Service를 생성하지 않고 명시된 Service의 Ingress Gateway에 Listener 설정만 전달한다. [File 4]와 [File 5]를 적용하면 [Shell 5]와 같이 gateway-istio 형태의 Deployment와 Service는 생성되지 않고, Gateway의 ADDRESS에 addresses에 명시한 기존 Ingress Gateway Service의 주소가 설정된 것을 확인할 수 있다. 기존 Ingress Gateway를 이용하는 방식은 Ingress Gateway의 배포를 직접 제어해야 하는 경우에 이용되며, 일반적으로는 Gateway CR을 통한 배포 방식이 권장된다.

1.3. Gateway Traffic 제어

istiod의 Gateway API Controller는 Gateway API Resource를 Istio API와 동일한 형태의 내부 설정으로 변환한다. Gateway Resource는 Istio의 Gateway 설정으로 변환되며, HTTPRoute, GRPCRoute, TLSRoute, TCPRoute Resource는 VirtualService 설정으로 변환된다. 변환된 설정은 istiod의 Memory에만 존재하고 Kubernetes에 저장되지 않기 때문에 kubectl을 통해서는 조회할 수 없으며, Envoy에 전달된 최종 설정은 istioctl proxy-config 명령어를 통해서 확인할 수 있다.

Istio는 Gateway API의 Route 중에서 HTTPRoute, GRPCRoute, TLSRoute, TCPRoute를 지원하며, Envoy 기반의 Istio가 UDP Proxy 기능을 제공하지 않기 때문에 UDPRoute는 지원하지 않는다. 또한 Gateway API는 아직 Istio의 모든 기능을 표준으로 제공하지 않기 때문에, Fault Injection이나 Circuit Breaking 같은 기능이 필요한 경우에는 Istio API를 함께 이용해야 한다. DestinationRule은 Host를 기준으로 적용되기 때문에 Gateway API의 Route와 함께 이용할 수 있다.

1.3.1. Gateway CR 연결

[Figure 5] Gateway CR에 연결된 HTTPRoute의 Traffic 분배

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: server
  namespace: server-namespace
spec:
  parentRefs:
  - name: gateway
    namespace: gateway-namespace
  hostnames:
  - "server.ssup2.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: server-v1
      port: 8080
      weight: 90
    - name: server-v2
      port: 8080
      weight: 10

[File 6] Gateway CR에 연결된 HTTPRoute 예제

# Port-forward to the gateway service
$ kubectl -n gateway-namespace port-forward svc/gateway-istio 8080:80 &

# Send 100 requests
$ for i in $(seq 1 100); do curl -s -H "Host: server.ssup2.com" http://127.0.0.1:8080/; done | sort | uniq -c
  93 server-v1
   7 server-v2

[Shell 6] Gateway를 통한 Traffic 분배 확인

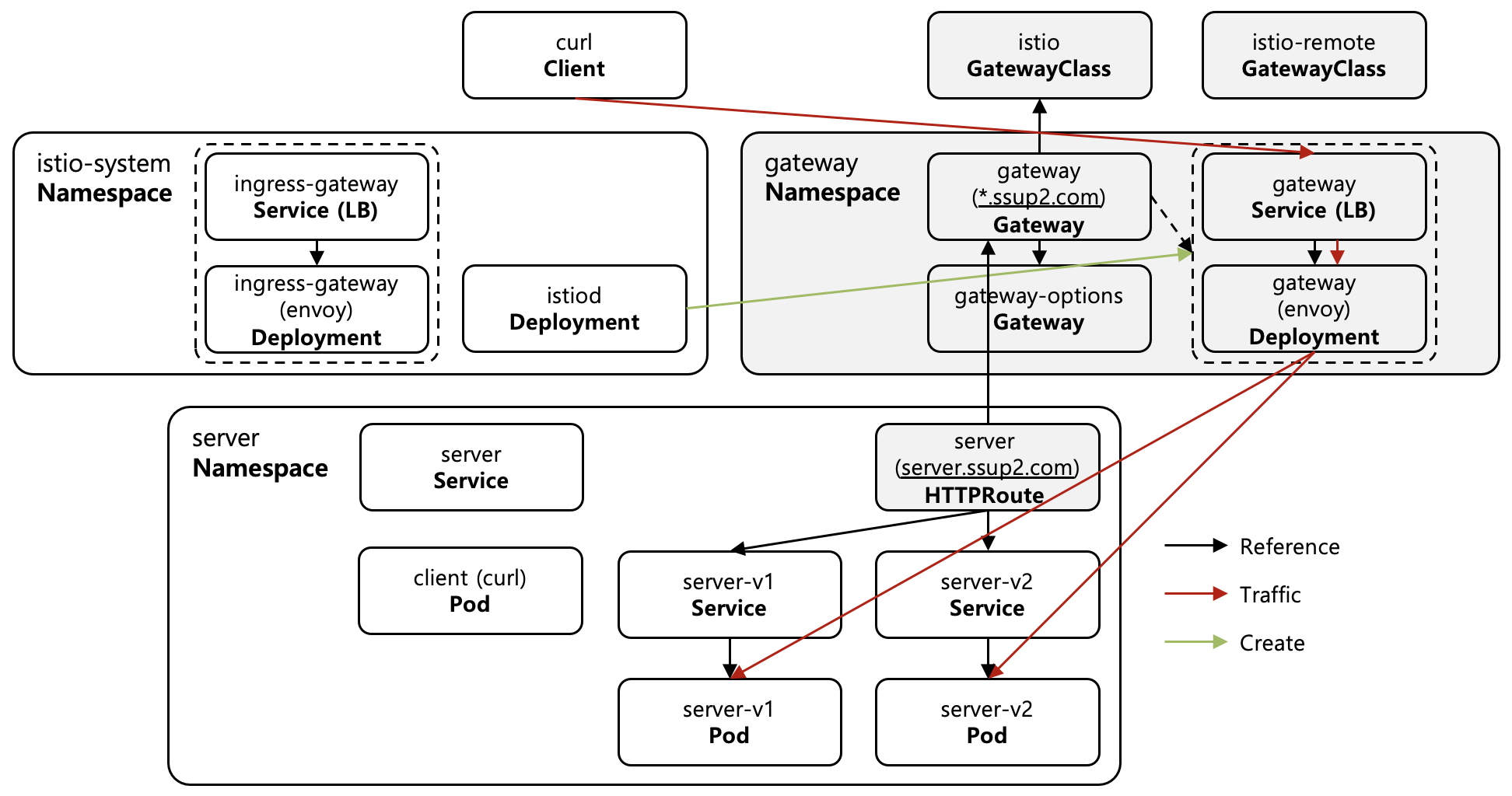

[File 6]은 parentRefs에 [File 2]의 Gateway를 명시하여, [Figure 5]와 같이 Gateway가 수신한 Traffic을 server-v1 Service에 90%, server-v2 Service에 10% 비율로 분배하는 HTTPRoute의 예제를 나타내고 있다. HTTPRoute 적용 후 [Shell 6]과 같이 100번의 요청을 전송하면 93번은 server-v1이, 7번은 server-v2가 응답하여 weight 설정에 근접한 비율로 분배되는 것을 확인할 수 있다. kind Cluster에는 LoadBalancer가 존재하지 않기 때문에 port-forward를 통해서 요청을 전송하였다.

# No VirtualService is stored in kubernetes
$ kubectl get virtualservice -A
No resources found

# Check the converted route config of the gateway envoy
$ istioctl proxy-config routes gateway-istio-6cf9dd97dd-8lrn4 -n gateway-namespace --name http.80 -o json
[
    {
        "name": "http.80",
        "virtualHosts": [
            {
                "name": "server.ssup2.com:80",
                "domains": [
                    "server.ssup2.com"
                ],
                "routes": [
                    {
                        "name": "server-namespace.server.0",
                        ...
                        "route": {
                            "weightedClusters": {
                                "clusters": [
                                    {
                                        "name": "outbound|8080||server-v1.server-namespace.svc.cluster.local",
                                        "weight": 90
                                    },
                                    {
                                        "name": "outbound|8080||server-v2.server-namespace.svc.cluster.local",
                                        "weight": 10
                                    }
                                ]
                            },
                            ...
                        },
                        "metadata": {
                            "filterMetadata": {
                                "istio": {
                                    "config": "/apis/networking.istio.io/v1/namespaces/server-namespace/virtual-service/gateway-namespace~gateway~istio-autogenerated-k8s-gateway~http~server.ssup2.com"
                                }
                            }
                        },
                        ...

[Shell 7] HTTPRoute의 내부 설정 변환 확인

[Shell 7]과 같이 HTTPRoute를 적용해도 Kubernetes에는 VirtualService가 저장되지 않지만, Gateway Envoy의 Route 설정에는 HTTPRoute의 내용이 weightedClusters로 변환되어 반영된 것을 확인할 수 있다. Route의 metadata에는 istio-autogenerated-k8s-gateway 이름이 포함된 VirtualService 경로가 명시되어 있으며, 이를 통해서 istiod가 HTTPRoute를 Memory 상의 VirtualService로 변환하여 처리하는 것을 확인할 수 있다.

1.3.2. 기존 Ingress Gateway 연결

[Figure 6] 기존 Ingress Gateway에 연결된 HTTPRoute의 Traffic 분배

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: server-ingress
  namespace: server-namespace
spec:
  parentRefs:
  - name: gateway-ingress
    namespace: istio-system
  hostnames:
  - "server.ssup2.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: server-v1
      port: 8080
      weight: 90
    - name: server-v2
      port: 8080
      weight: 10

[File 7] 기존 Ingress Gateway를 이용하는 Gateway에 연결된 HTTPRoute 예제

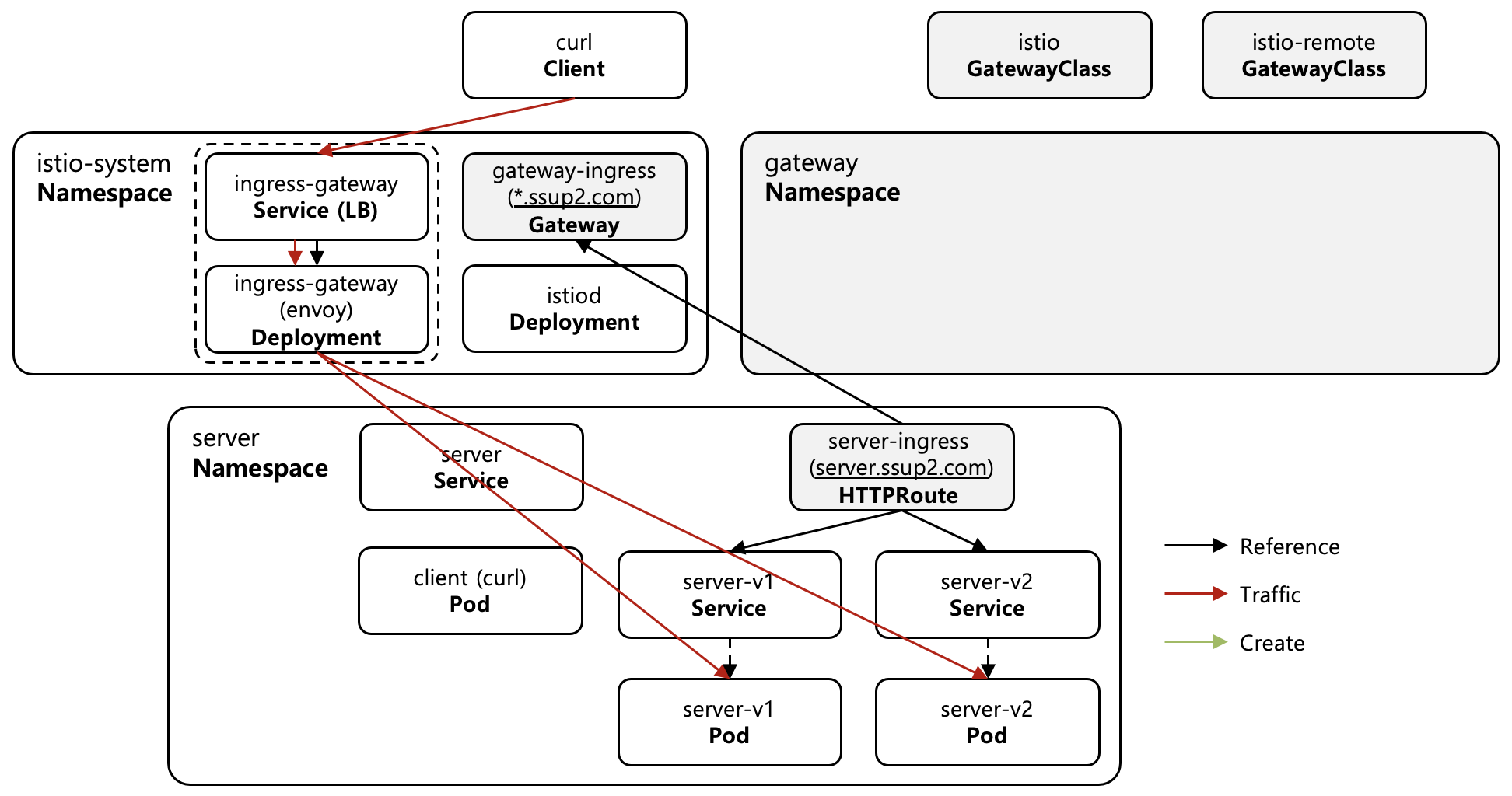

기존 Ingress Gateway를 이용하는 경우에도 HTTPRoute의 변환 과정은 동일하며, 변환된 설정이 전달되는 대상만 달라진다. [File 7]은 [File 6]과 동일한 분배 규칙을 기존 Ingress Gateway에 적용하기 위해서 parentRefs에 [File 5]의 Gateway를 명시한 server-ingress HTTPRoute의 예제를 나타내고 있다. [Figure 6]과 같이 istiod는 변환된 설정을 자동 배포된 Gateway가 아니라 gateway.networking.k8s.io/gateway-name Label이 설정된 기존 Ingress Gateway의 Envoy에 전달한다.

# Check the converted route config of the existing ingress gateway envoy
$ istioctl proxy-config routes istio-ingressgateway-585694fd7c-kf6qj -n istio-system --name http.80 -o json
[
    {
        "name": "http.80",
        "virtualHosts": [
            {
                "name": "server.ssup2.com:80",
                "domains": [
                    "server.ssup2.com"
                ],
                "routes": [
                    {
                        "name": "server-namespace.server-ingress.0",
                        ...
                        "route": {
                            "weightedClusters": {
                                "clusters": [
                                    {
                                        "name": "outbound|8080||server-v1.server-namespace.svc.cluster.local",
                                        "weight": 90
                                    },
                                    {
                                        "name": "outbound|8080||server-v2.server-namespace.svc.cluster.local",
                                        "weight": 10
                                    }
                                ]
                            },
                            ...
                        },
                        "metadata": {
                            "filterMetadata": {
                                "istio": {
                                    "config": "/apis/networking.istio.io/v1/namespaces/server-namespace/virtual-service/istio-system~gateway-ingress~istio-autogenerated-k8s-gateway~http~server.ssup2.com"
                                }
                            }
                        },
                        ...

[Shell 8] 기존 Ingress Gateway의 설정 변환 확인

[Shell 8]과 같이 HTTPRoute를 적용하면 기존 Ingress Gateway의 Envoy에도 Route 설정에 HTTPRoute의 내용이 weightedClusters로 변환되어 반영된 것을 확인할 수 있다. Route의 metadata에 명시된 VirtualService 경로에는 [Shell 7]과 다르게 [File 5]의 Gateway가 존재하는 istio-system Namespace와 Gateway 이름이 포함되어 있으며, 이를 통해서 HTTPRoute가 기존 Ingress Gateway를 이용하는 Gateway의 설정으로 변환된 것을 알 수 있다.

1.4. Mesh Traffic 제어

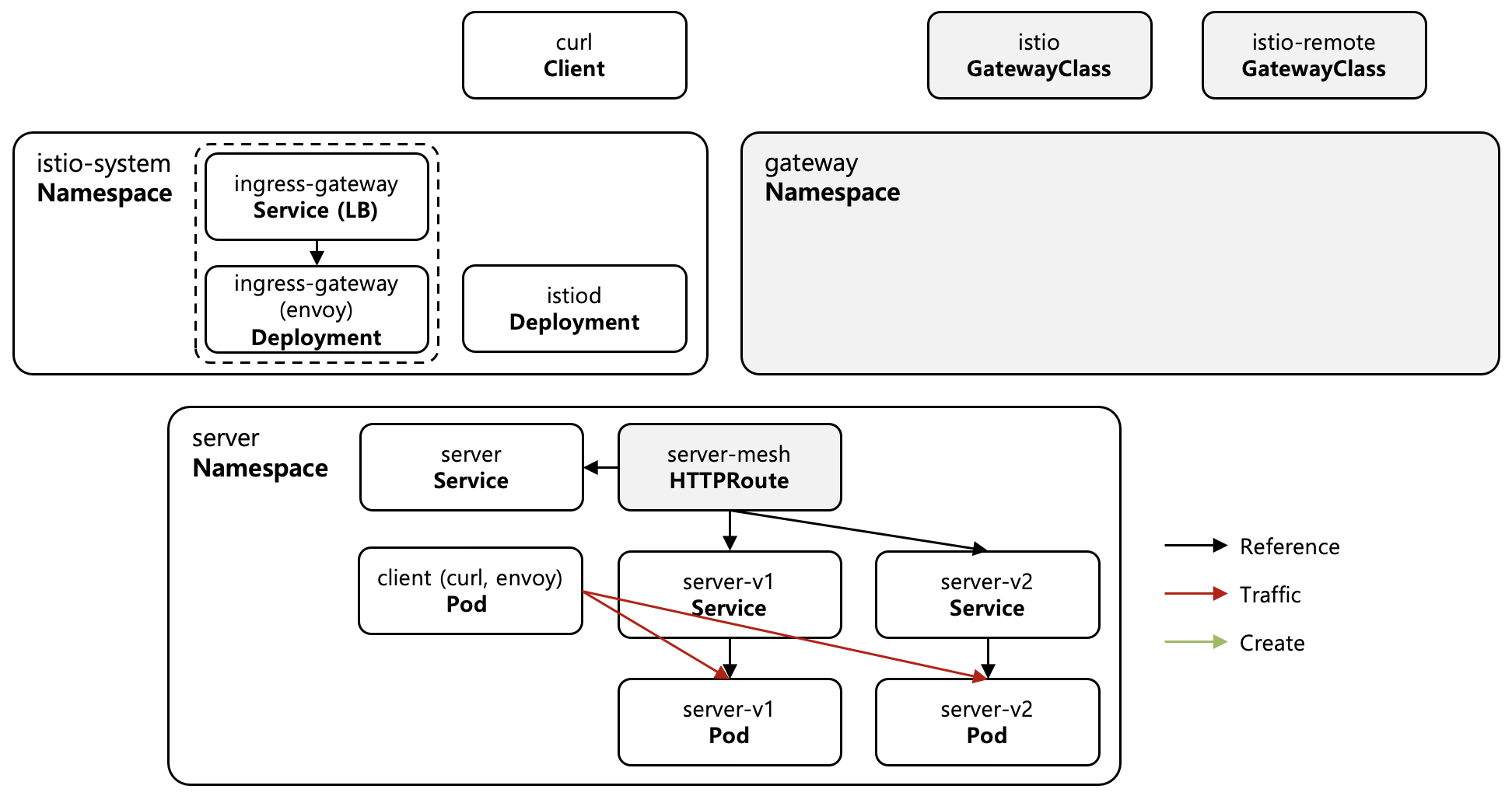

[Figure 7] Service에 연결된 HTTPRoute의 Mesh Traffic 분배

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: server-mesh
  namespace: server-namespace
spec:
  parentRefs:
  - group: ""
    kind: Service
    name: server
  rules:
  - backendRefs:
    - name: server-v1
      port: 8080
      weight: 90
    - name: server-v2
      port: 8080
      weight: 10

[File 8] Service에 연결된 HTTPRoute 예제

Gateway API는 GAMMA (Gateway API for Mesh Management and Administration)를 통해서 Cluster 외부에서 유입되는 North-South Traffic뿐만 아니라 Mesh 내부의 East-West Traffic 제어에도 이용할 수 있다. [File 8]은 parentRefs에 Gateway 대신 Service를 명시하여 Mesh 내부에서 server Service로 전달되는 Traffic을 server-v1, server-v2 Service로 분배하는 HTTPRoute의 예제를 나타내고 있다. [Figure 7]과 같이 Sidecar Mode에서는 요청을 전송하는 Client의 Sidecar에서 Routing 규칙이 적용되며, 이는 VirtualService를 mesh Gateway에 적용하는 방식과 동일한 역할을 수행한다.

# Before applying the mesh httproute
$ kubectl -n server-namespace exec client -c curl -- sh -c 'for i in $(seq 1 100); do curl -s http://server:8080/; done' | sort | uniq -c
  55 server-v1
  45 server-v2

# After applying the mesh httproute
$ kubectl -n server-namespace exec client -c curl -- sh -c 'for i in $(seq 1 100); do curl -s http://server:8080/; done' | sort | uniq -c
  90 server-v1
  10 server-v2

[Shell 9] Mesh Traffic 분배 확인

[Shell 9]는 [File 8]의 HTTPRoute 적용 전후에 client Pod에서 server Service로 100번의 요청을 전송한 결과를 나타내고 있다. 적용 전에는 Routing 규칙이 없기 때문에 요청은 server Service의 Endpoint인 server-v1, server-v2 Pod로 약 50:50 비율로 분배되지만, 적용 후에는 HTTPRoute의 weight 설정에 따라서 server-v1, server-v2 Service로 90:10 비율로 분배되는 것을 확인할 수 있다.

$ istioctl proxy-config routes client -n server-namespace --name 8080 -o json
...
            {
                "name": "server.server-namespace.svc.cluster.local:8080",
                "domains": [
                    "server.server-namespace.svc.cluster.local",
                    ...
                ],
                "routes": [
                    {
                        "name": "server-namespace.server-mesh.0",
                        ...
                        "route": {
                            "weightedClusters": {
                                "clusters": [
                                    {
                                        "name": "outbound|8080||server-v1.server-namespace.svc.cluster.local",
                                        "weight": 90
                                    },
                                    {
                                        "name": "outbound|8080||server-v2.server-namespace.svc.cluster.local",
                                        "weight": 10
                                    }
                                ]
                            },
                            ...

[Shell 10] Client Sidecar의 Route 설정 확인

[Shell 10]과 같이 Routing 규칙은 요청을 전송하는 client Pod의 Sidecar Route 설정에 반영된 것을 확인할 수 있으며, Mesh Traffic의 규칙이 Gateway가 아니라 Client의 Sidecar에서 적용되는 것을 알 수 있다.

1.5. Istio API 비교

구분	Istio API	Gateway API
Resource 구성	Gateway, VirtualService, DestinationRule	GatewayClass, Gateway, Route
Gateway 역할	배포된 Ingress Gateway의 설정만 정의	Gateway 설정과 배포 모두 담당
Protocol 처리	하나의 VirtualService에서 HTTP, TLS, TCP 정의	Protocol별 Route Resource 분리
역할 분리	제한적	Cluster Operator, App 개발자 분리
기능 범위	Istio 전체 기능	표준 기능 중심

[Table 2] Istio API, Gateway API 비교

[Table 2]는 Istio API와 Gateway API의 주요 차이점을 나타내고 있다. Istio API는 Istio의 모든 기능을 이용할 수 있지만 Istio 전용 API이기 때문에 다른 구현체로 이식할 수 없으며, Gateway API는 표준 API이기 때문에 이식성이 높지만 Istio의 모든 기능을 이용할 수는 없다. Istio는 두 API를 같이 지원하기 때문에 하나의 Cluster에서 혼용할 수 있지만, 하나의 Ingress Gateway에는 하나의 API만 이용하는 것이 관리 측면에서 권장된다.

2. 참조

Istio Kubernetes Gateway API : https://istio.io/latest/docs/tasks/traffic-management/ingress/gateway-api/
Istio Gateway 배포 : https://istio.io/latest/docs/setup/additional-setup/gateway/
Gateway API : https://gateway-api.sigs.k8s.io/
Gateway API GAMMA : https://gateway-api.sigs.k8s.io/docs/mesh/mesh-overview/
Istio Gateway API 변환 : https://deepwiki.com/istio/istio/3.5.1-gateway-api-integration-and-conversion

Istio Circuit Breaking Istio Gateway API Inference Extension
