Kubernetes Gateway API

Kubernetes에서 Ingress의 한계를 극복하기 위해서 등장한 Gateway API를 분석한다. 분석한 Gateway API의 Version은 v1.6이다.

1. Kubernetes Gateway API

Gateway API는 Kubernetes Cluster 외부의 Traffic을 Cluster 내부의 Service로 Routing하는 방법을 정의하는 표준 API이다. 기존의 Ingress는 HTTP/HTTPS Protocol 중심으로 설계되어 있고, 표준으로 정의된 기능이 부족하기 때문에 대부분의 Ingress Controller는 Annotation을 통해서 기능을 확장한다.

Annotation은 Ingress Controller마다 다르게 정의되어 있기 때문에 Ingress Controller를 변경하는 경우 Ingress도 같이 수정되어야 하는 이식성 문제가 존재한다. 또한 Ingress는 하나의 Resource에 Load Balancer 설정과 Routing 규칙이 모두 정의되기 때문에 Cluster 관리자와 App 개발자의 역할을 분리하기 어려운 문제도 존재한다. Gateway API는 이러한 Ingress의 한계를 극복하기 위해서 등장하였다.

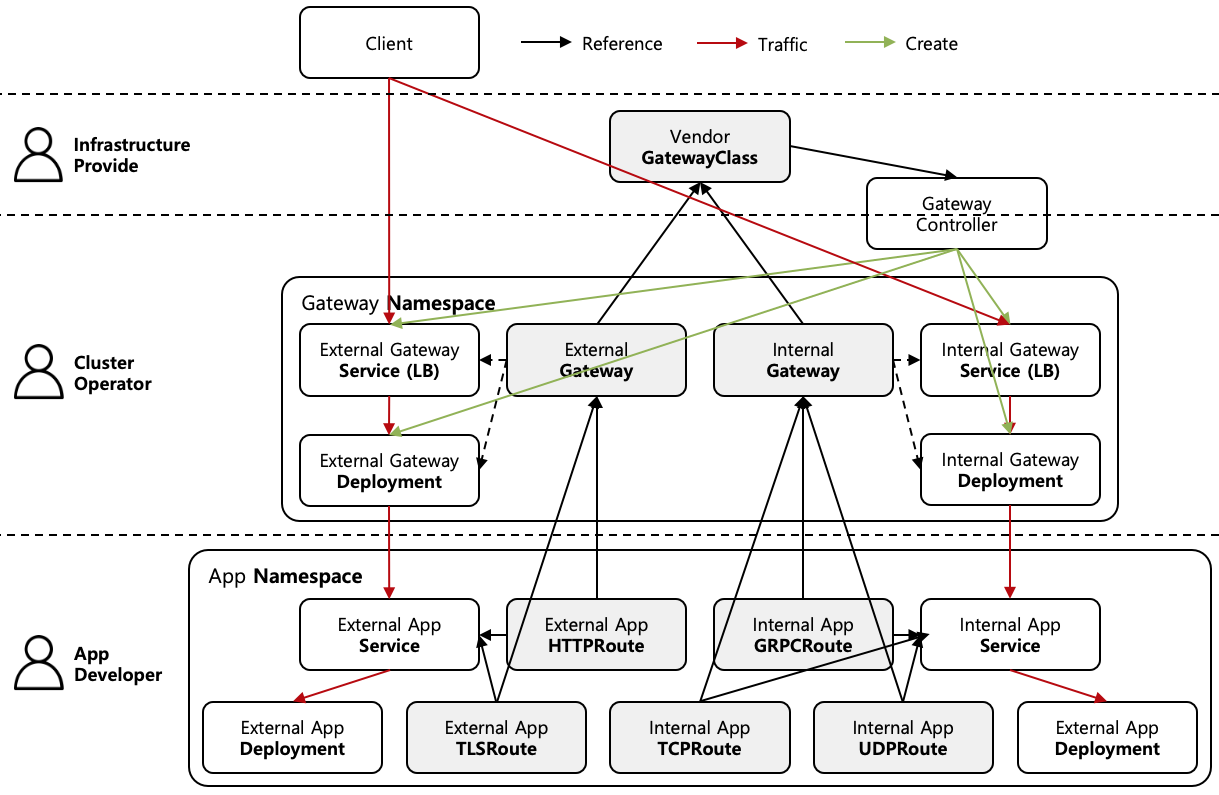

[Figure 1]은 Gateway API의 주요 Resource와 각 Resource를 관리하는 역할의 관계를 나타내고 있다. Gateway API는 역할 지향 (Role-oriented) 설계를 기반으로 GatewayClass, Gateway, Route 3가지 계층의 Resource를 제공한다. GatewayClass는 Gateway의 구현체를 정의하는 Resource이며 Infrastructure Provider가 관리한다. Gateway는 Traffic을 수신하는 Load Balancer (Proxy)를 정의하는 Resource이며 Cluster Operator가 관리한다. HTTPRoute를 포함한 Route는 수신한 Traffic을 Service로 Routing하는 규칙을 정의하는 Resource이며 App 개발자가 관리한다.

Infrastructure Provider는 Cloud Provider처럼 Gateway API의 구현체와 구현체가 동작하는 기반 환경을 제공하는 역할이고, Cluster Operator는 Kubernetes Cluster의 운영과 Traffic 정책 관리를 담당하는 관리자이며, App 개발자는 Cluster에서 동작하는 App의 개발과 배포를 담당한다. AWS EKS 환경을 예로 들면 Gateway Controller와 Load Balancer를 제공하는 AWS가 Infrastructure Provider에 해당하고, Gateway를 생성하여 Domain과 인증서를 관리하는 Platform 팀이 Cluster Operator에 해당하며, Route를 정의하여 자신의 App을 노출하는 각 서비스의 개발 팀이 App 개발자에 해당한다.

이처럼 Gateway API는 역할별로 Resource가 분리되어 있기 때문에, App 개발자는 Cluster Operator가 관리하는 Gateway를 수정하지 않고 자신의 Namespace에서 Route만 정의하여 App을 외부에 노출할 수 있다. 다만 역할이 반드시 서로 다른 주체에게 분리되어야 하는 것은 아니며, On-Premise 환경에서 Istio와 같은 구현체를 직접 설치하여 이용하는 경우에는 하나의 팀이 Infrastructure Provider와 Cluster Operator 역할을 겸할 수도 있다.

[Figure 1]에서 Cluster Operator는 외부에 공개되는 External Gateway와 내부망에만 공개되는 Internal Gateway 2개의 Gateway를 운영하고 있으며, App 개발자는 External Gateway에 HTTPRoute와 TLSRoute를, Internal Gateway에 GRPCRoute, TCPRoute, UDPRoute를 연결하여 이용하고 있다. Gateway Controller는 GatewayClass를 참조하는 Gateway가 생성되면 Gateway마다 실제 Traffic을 수신하는 Proxy의 Deployment와 Load Balancer 역할의 Service를 생성하며, Client가 전송한 Traffic은 Load Balancer와 Proxy를 거쳐서 Route의 규칙에 따라 App의 Service와 Pod로 전달된다.

Gateway API는 Kubernetes에 내장되어 있지 않으며 CRD (Custom Resource Definition) 형태로 별도로 설치된다. 또한 Gateway API는 API 표준만 정의하고 실제 동작은 Gateway Controller 구현체가 담당한다. 대표적인 구현체로는 Istio, Envoy Gateway, NGINX Gateway Fabric, Cilium, Kong이 존재하며, AWS/GCP/Azure와 같은 Cloud Provider도 자신의 Load Balancer와 연동되는 구현체를 제공한다.

1.1. GatewayClass

1
2
3
4
5
6
apiVersion: gateway.networking.k8s.io/v1
kind: GatewayClass
metadata:
  name: istio
spec:
  controllerName: istio.io/gateway-controller

[File 1] GatewayClass 예제

GatewayClass는 Gateway의 구현체를 정의하는 Cluster Scope의 Resource이다. [File 1]은 Istio 구현체를 이용하는 GatewayClass의 예제를 나타내고 있다. controllerName에는 GatewayClass를 처리하는 Gateway Controller의 이름을 명시하며, 해당 Gateway Controller가 GatewayClass를 참조하는 Gateway의 생성과 관리를 담당한다. GatewayClass는 Kubernetes의 StorageClass와 유사한 개념이며, 일반적으로 구현체를 설치하면 GatewayClass도 같이 생성된다. 하나의 Kubernetes Cluster에는 다수의 GatewayClass가 존재할 수 있기 때문에 하나의 Cluster에서 다수의 구현체를 같이 이용할 수 있다.

1.2. Gateway

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: gateway
  namespace: gateway-namespace
spec:
  gatewayClassName: istio
  listeners:
  - name: http
    protocol: HTTP
    port: 80
    hostname: "*.ssup2.com"
    allowedRoutes:
      namespaces:
        from: All
  - name: https
    protocol: HTTPS
    port: 443
    hostname: "*.ssup2.com"
    tls:
      certificateRefs:
      - name: ssup2-tls-secret
    allowedRoutes:
      namespaces:
        from: Selector
        selector:
          matchLabels:
            gateway-access: "true"
  - name: tls
    protocol: TLS
    port: 8443
    hostname: "*.ssup2.com"
    tls:
      mode: Passthrough
    allowedRoutes:
      namespaces:
        from: All
  - name: tcp
    protocol: TCP
    port: 5432
    allowedRoutes:
      namespaces:
        from: All
  - name: udp
    protocol: UDP
    port: 53
    allowedRoutes:
      namespaces:
        from: All

[File 2] Gateway 예제

Gateway는 Traffic을 수신하는 Load Balancer를 정의하는 Resource이며, GatewayClass의 인스턴스에 해당한다. Gateway가 생성되면 Gateway Controller는 Gateway의 내용에 따라서 실제 Traffic을 수신하는 Proxy (Envoy, Nginx)와 LoadBalancer Type의 Service를 생성한다.

[File 2]는 HTTP, HTTPS, TLS, TCP, UDP Traffic을 수신하는 Gateway의 예제를 나타내고 있다. gatewayClassName에는 Gateway의 생성과 관리를 담당할 GatewayClass의 이름을 명시하며, listeners에는 Gateway가 Traffic을 수신하는 진입점을 정의한다. 하나의 Gateway에는 다수의 Listener를 정의할 수 있으며, 각 Listener에는 Protocol, Port, Hostname을 설정할 수 있다. Listener의 Protocol에는 HTTP, HTTPS, TLS, TCP, UDP를 설정할 수 있다.

[File 2]의 https Listener처럼 tls의 certificateRefs에 인증서가 저장된 Secret을 명시하면 Listener는 TLS Termination을 수행한다. 반면 tls Listener처럼 TLS Mode가 Passthrough로 설정되어 있으면 Listener는 TLS Termination을 수행하지 않고 Traffic을 그대로 전달한다.

allowedRoutes는 Listener에 연결될 수 있는 Route를 제한하는 역할을 수행한다. http Listener의 allowedRoutes에는 All이 설정되어 있기 때문에 모든 Namespace의 Route가 연결될 수 있지만, https Listener의 allowedRoutes에는 Selector가 설정되어 있기 때문에 gateway-access: "true" Label이 설정된 Namespace의 Route만 연결될 수 있다. allowedRoutes의 기본값은 Same이며, 이 경우에는 Gateway와 동일한 Namespace의 Route만 연결될 수 있다. 이처럼 Cluster Operator는 allowedRoutes를 통해서 App 개발자가 이용할 수 있는 Listener의 범위를 제어할 수 있다.

1.3. Route

Route	대상 Protocol	Routing 기준	Standard Channel 승격 Version
HTTPRoute	HTTP, HTTPS	Hostname, Path, Header, Method, Query Parameter	v0.5
GRPCRoute	gRPC	Hostname, Service, Method, Header	v1.1
TLSRoute	TLS	SNI Hostname	v1.5
TCPRoute	TCP	Listener Port	v1.6
UDPRoute	UDP	Listener Port	v1.6

[Table 1] Route 종류

Route는 Gateway가 수신한 Traffic을 Service로 Routing하는 규칙을 정의하는 Resource이다. Route는 parentRefs를 통해서 연결될 Gateway를 명시하며, 필요에 따라서 sectionName을 통해서 Gateway의 특정 Listener에만 연결될 수도 있다. [Table 1]은 Gateway API가 제공하는 Route의 종류를 나타내고 있다.

Gateway API는 Protocol에 따라서 HTTPRoute, GRPCRoute, TLSRoute, TCPRoute, UDPRoute 5가지 Route Resource를 제공하며, 각 Route는 서로 다른 시점에 Standard Channel로 승격되었기 때문에 v1.6 Version 기준으로 모든 Route Resource를 Standard Channel에서 이용할 수 있다. 다만 실제 이용 가능 여부는 구현체의 지원 여부에 따라서 결정되기 때문에 이용하는 구현체의 지원 범위를 확인해야 한다.

1.3.1. HTTPRoute

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: version
  namespace: version-namespace
spec:
  parentRefs:
  - name: gateway
    namespace: gateway-namespace
  hostnames:
  - "version.ssup2.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /version
    filters:
    - type: RequestHeaderModifier
      requestHeaderModifier:
        add:
        - name: x-gateway
          value: gateway-api
    backendRefs:
    - name: version-v1
      port: 8080
      weight: 90
    - name: version-v2
      port: 8080
      weight: 10

[File 3] HTTPRoute 예제

HTTPRoute는 Gateway가 수신한 HTTP Traffic을 Service로 Routing하는 규칙을 정의하는 Resource이다. [File 3]은 version.ssup2.com Hostname으로 수신한 Traffic을 version-v1, version-v2 Service로 Routing하는 HTTPRoute의 예제를 나타내고 있다. parentRefs에는 HTTPRoute가 연결될 Gateway를 명시하며, hostnames에는 Routing 대상이 되는 Hostname을 명시한다.

[File 3]처럼 parentRefs에 sectionName 없이 Gateway만 명시하면 HTTPRoute는 Protocol이 호환되는 모든 Listener에 연결된다. 따라서 [File 3]의 HTTPRoute는 [File 2]의 http Listener가 수신한 HTTP Traffic뿐만 아니라, https Listener가 TLS Termination을 수행한 HTTPS Traffic도 같이 Routing한다. 다만 https Listener의 allowedRoutes에는 Selector가 설정되어 있기 때문에, version-namespace Namespace에 gateway-access: "true" Label이 설정되어 있어야 https Listener에 연결될 수 있다.

HTTPRoute의 hostnames는 연결된 Gateway Listener의 hostname과 겹치는 경우에만 유효하며, [File 3]의 version.ssup2.com은 [File 2]의 *.ssup2.com에 포함되기 때문에 HTTPRoute는 정상적으로 Gateway에 연결된다. 동일한 Hostname을 명시한 다수의 HTTPRoute도 하나의 Gateway에 연결될 수 있으며, 이 경우 모든 HTTPRoute의 규칙이 병합되어 하나의 Routing 규칙처럼 동작한다.

다수의 HTTPRoute 규칙이 동일한 Traffic에 부합하는 경우에는 더 구체적인 조건을 정의한 규칙이 우선 적용된다. 정확한 Path 일치, 긴 PathPrefix, Method 조건, 많은 Header 조건, 많은 Query Parameter 조건 순서로 우선순위가 결정되며, 조건의 구체성이 동일하면 먼저 생성된 HTTPRoute의 규칙이 우선 적용되고, 생성 시점도 동일하면 Namespace와 이름의 알파벳 순서로 결정된다. 먼저 생성된 HTTPRoute가 우선권을 갖기 때문에, 나중에 생성된 HTTPRoute가 동일한 조건을 정의하여 기존 HTTPRoute의 Traffic을 가로채는 것은 불가능하다.

rules에는 Traffic의 Routing 규칙을 정의한다. matches는 Routing 대상이 되는 Traffic의 조건을 정의하며 Path뿐만 아니라 Header, Method, Query Parameter 기반의 조건도 정의할 수 있다. filters는 Routing 과정에서 Traffic을 조작하는 역할을 수행하며, Request/Response Header 수정 (RequestHeaderModifier, ResponseHeaderModifier), Redirect (RequestRedirect), URL 재작성 (URLRewrite), Traffic 복제 (RequestMirror) 기능을 표준으로 제공한다. Ingress에서는 이러한 기능들을 Annotation을 통해서 이용해야 하지만, Gateway API에서는 표준 API로 제공되기 때문에 구현체와 관계없이 동일하게 이용할 수 있다.

backendRefs에는 Traffic이 전달될 Service를 명시하며, 다수의 Service를 명시하는 경우 weight를 통해서 Traffic의 비율을 설정할 수 있다. [File 3]에서는 version-v1 Service에 90%, version-v2 Service에 10%의 Traffic이 전달되도록 설정되어 있는 것을 확인할 수 있다. 따라서 Gateway API는 Ingress와 다르게 별도의 구현체 확장 기능 없이 Canary 배포를 수행할 수 있다.

1.3.2. GRPCRoute

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
apiVersion: gateway.networking.k8s.io/v1
kind: GRPCRoute
metadata:
  name: version
  namespace: version-namespace
spec:
  parentRefs:
  - name: gateway
    namespace: gateway-namespace
  hostnames:
  - "grpc.ssup2.com"
  rules:
  - matches:
    - method:
        service: version.VersionService
        method: GetVersion
    backendRefs:
    - name: version-grpc
      port: 9090

[File 4] GRPCRoute 예제

GRPCRoute는 Gateway가 수신한 gRPC Traffic을 Service로 Routing하는 규칙을 정의하는 Resource이다. [File 4]는 grpc.ssup2.com Hostname으로 수신한 gRPC Traffic을 version-grpc Service로 Routing하는 GRPCRoute의 예제를 나타내고 있다. gRPC는 HTTP/2 기반으로 동작하기 때문에 HTTPRoute를 통해서도 gRPC Traffic을 Routing할 수 있지만, GRPCRoute는 [File 4]의 matches처럼 gRPC의 Service와 Method 기반의 Routing 규칙을 정의할 수 있다. HTTPRoute와 동일하게 Header 기반의 조건과 Header 수정, Traffic 복제 filters도 이용할 수 있다.

1.3.3. TLSRoute

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
apiVersion: gateway.networking.k8s.io/v1
kind: TLSRoute
metadata:
  name: version
  namespace: version-namespace
spec:
  parentRefs:
  - name: gateway
    namespace: gateway-namespace
    sectionName: tls
  hostnames:
  - "version.ssup2.com"
  rules:
  - backendRefs:
    - name: version
      port: 8443

[File 5] TLSRoute 예제

TLSRoute는 Gateway가 수신한 TLS Traffic을 복호화하지 않고 SNI (Server Name Indication) 기반으로 Routing하는 규칙을 정의하는 Resource이다. [File 5]는 SNI가 version.ssup2.com인 TLS Traffic을 version Service로 Routing하는 TLSRoute의 예제를 나타내고 있다. TLSRoute를 이용하기 위해서는 연결된 Gateway Listener의 Protocol이 TLS로 설정되어 있고 TLS Mode가 Passthrough로 설정되어 있어야 한다. Gateway는 TLS Handshake 과정의 SNI만 확인하고 Traffic을 복호화하지 않고 전달하기 때문에, TLS Termination은 Traffic을 전달받는 Backend에서 수행된다.

1.3.4. TCPRoute

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
apiVersion: gateway.networking.k8s.io/v1
kind: TCPRoute
metadata:
  name: database
  namespace: database-namespace
spec:
  parentRefs:
  - name: gateway
    namespace: gateway-namespace
    sectionName: tcp
  rules:
  - backendRefs:
    - name: database
      port: 5432

[File 6] TCPRoute 예제

TCPRoute는 Gateway가 수신한 TCP Traffic을 Service로 Routing하는 규칙을 정의하는 Resource이다. [File 6]은 Gateway의 tcp Listener가 수신한 Traffic을 database Service로 전달하는 TCPRoute의 예제를 나타내고 있다. TCPRoute는 L4 기반으로 동작하기 때문에 HTTPRoute와 다르게 matches, filters 없이 backendRefs만 정의할 수 있으며, Traffic을 구분하는 기준은 연결된 Listener의 Port만 존재한다. 따라서 TCPRoute는 일반적으로 sectionName을 통해서 특정 Listener에 연결하여 이용하며, Database와 같은 HTTP 기반이 아닌 App을 Cluster 외부에 노출할 때 이용된다.

1.3.5. UDPRoute

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
apiVersion: gateway.networking.k8s.io/v1
kind: UDPRoute
metadata:
  name: dns
  namespace: dns-namespace
spec:
  parentRefs:
  - name: gateway
    namespace: gateway-namespace
    sectionName: udp
  rules:
  - backendRefs:
    - name: dns
      port: 53

[File 7] UDPRoute 예제

UDPRoute는 Gateway가 수신한 UDP Traffic을 Service로 Routing하는 규칙을 정의하는 Resource이다. [File 7]은 Gateway의 udp Listener가 수신한 Traffic을 dns Service로 전달하는 UDPRoute의 예제를 나타내고 있다. UDPRoute도 TCPRoute와 동일하게 L4 기반으로 동작하기 때문에 연결된 Listener의 Port 기반으로만 Traffic을 구분하며, DNS, VoIP, Game Server와 같은 UDP 기반의 App을 Cluster 외부에 노출할 때 이용된다.

1.4. ReferenceGrant

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
apiVersion: gateway.networking.k8s.io/v1
kind: ReferenceGrant
metadata:
  name: allow-version-route
  namespace: backend-namespace
spec:
  from:
  - group: gateway.networking.k8s.io
    kind: HTTPRoute
    namespace: version-namespace
  to:
  - group: ""
    kind: Service

[File 8] ReferenceGrant 예제

ReferenceGrant는 서로 다른 Namespace의 Resource 참조를 허용하는 Resource이다. Gateway API에서 Route의 backendRefs에 다른 Namespace의 Service를 명시하는 경우, 대상 Service의 Namespace에 ReferenceGrant가 존재하지 않으면 참조가 거부된다. 임의의 Namespace의 Route가 다른 Namespace의 Service를 참조하여 Traffic을 가로챌 수 있는 보안 문제를 방지하기 위함이다.

[File 8]은 version-namespace Namespace의 HTTPRoute가 backend-namespace Namespace의 Service를 참조할 수 있도록 허용하는 ReferenceGrant의 예제를 나타내고 있다. ReferenceGrant는 참조 대상 Resource가 존재하는 Namespace에 생성되어야 하며, from에는 참조를 수행하는 Resource를, to에는 참조를 허용할 Resource를 명시한다.

1.5. Ingress 비교

구분	Ingress	Gateway API
Resource 구성	Ingress 단일 Resource	GatewayClass, Gateway, Route
역할 분리	불가능	Infrastructure Provider, Cluster Operator, App 개발자 분리
지원 Protocol	HTTP, HTTPS	HTTP, HTTPS, gRPC, TLS, TCP, UDP
기능 확장 방식	구현체별 Annotation	표준 Filter, Policy
Traffic 비율 제어	미지원 (구현체 확장 필요)	`backendRefs`의 `weight` 지원

[Table 2] Ingress, Gateway API 비교

[Table 2]는 Ingress와 Gateway API의 주요 차이점을 나타내고 있다. Gateway API는 Ingress의 후속 표준으로 자리잡고 있으며, Kubernetes 공식 문서에서도 신규 환경에서는 Gateway API 이용을 권장하고 있다. Ingress는 더 이상 신규 기능이 추가되지 않는 Frozen 상태이며, 대부분의 Ingress Controller 구현체도 Gateway API 지원을 제공하고 있다. 또한 Gateway API는 GAMMA (Gateway API for Mesh Management and Administration)를 통해서 Cluster 외부 Traffic뿐만 아니라 Service Mesh의 East-West Traffic 제어에도 이용 범위를 확장하고 있다.
